5
TUYAUX DE RÉFRIGÉRANT

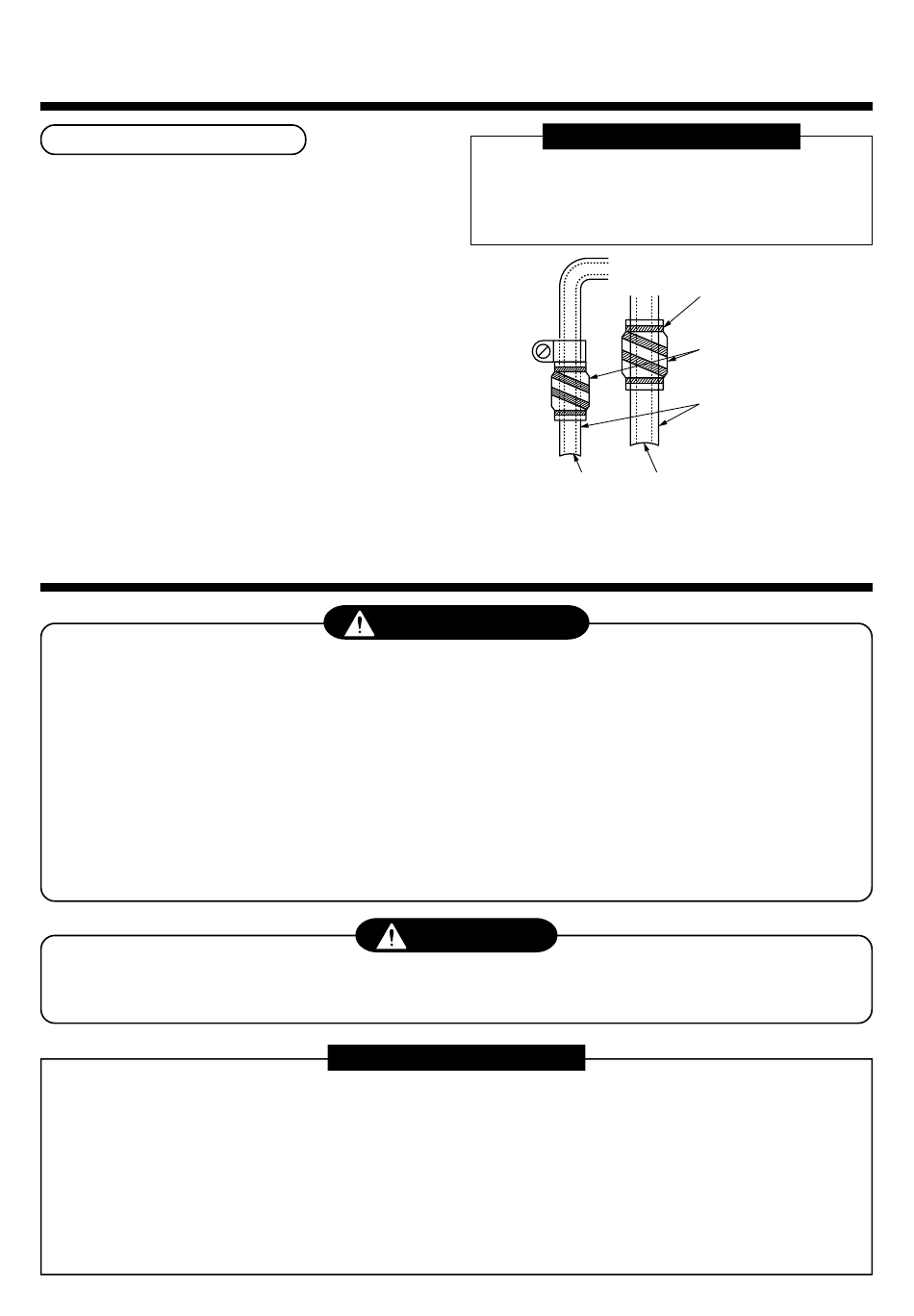

Procédé de calorifugeage
Appliquez séparément l'isolant thermique sur les tuyaux
de liquide et de gaz.
Pendant la période de refroidissement, la températures
du liquide et celle du gaz baissent
Appliquez donc assez d'isolant thermique pour éviter la
formation de condensats.
• Assurez-vous d'utiliser un isolant thermique résistant à
une température de 120°C ou davantage pour isoler
les tuyaux de gaz.
• Avec la gaine de calorifugeage fournie effectuez le
calorifugeage des raccordements des unités
intérieures sans laisser de jeu.
6
TRAVAUX D'ÉLECTRICITÉ
1. Utilisez les câbles spécifiés et assurez-vous de raccorder les fils, de bien les fixer de sorte
que la force extérieure des câbles n'affecte pas la section de raccordement des bornes.
Tout raccordement ou fixation incomplète peut provoquer un incendie, etc.
2. Assurez-vous de raccorder le fil de terre. (Mise à la terre)
Ne raccordez le fil de terre ni sur le tuyau de gaz, ni sur le tuyau de distribution d'eau, ni sur le paratonnerre ou
sur le fil de terre du téléphone.
Toute mise à la terre incomplète provoque une électrocution.
3. En ce qui concerne l'installation électrique, respectez scrupuleusement la réglementation
locale de chaque pays et le Manuel d'installation, et utilisez un circuit exclusif.
Si la puissance du circuit d'alimentation est insuffisante ou l'installation incomplète vous pouvez provoquer une
électrocution ou un incendie.
Assurez-vous d'installer un disjoncteur détectant la dispersion à la terre.
En n'installant pas un disjoncteur de fuite à terre vous pouvez provoquer une électrocution.
• Pour les câbles d'alimentation, respectez scrupuleusement la réglementation locale de chaque pays.
• Pour les câbles d'alimentation des unités extérieures, suivez le Manuel d'installation de chaque unité extérieure.
• Ne raccordez jamais du 220-240 V sur les borniers (A, B, U
(Autrement, le système tombera en panne.)
• Raccordez les câbles électriques de façon à ce qu'ils n'entrent pas en contact avec la partie à haute température
des tuyaux. Le revêtement pourrait fondre et provoquer un accident.
• Après avoir raccordé les câbles sur les borniers, pratiquez une ouverture et fixez les câbles avec le serre-fils.
• Placez les tuyaux de réfrigérant et les câbles de commande dans la même ligne.
• Ne mettez pas l'unité intérieure sous-tension sans avoir terminé de chasser l'air des tuyaux de réfrigérant.
Appliquez bien le calorifugeage à la section de
raccordement des tuyaux de l'unité intérieure jusqu'à
la racine et sans exposer les tuyaux. (L'exposition à
l'extérieur des tuyaux se soldera par une fuite d'eau.)
AVERTISSEMENT
ATTENTION
CONDITIONS REQUISES
, U , X, Y, etc.) destinés aux câbles de commande.
1 2
35
CONDITIONS REQUISES
Tuyau de liquide Tuyau de gaz
Ruban en polyvinyle
Isolant thermique
(facultatif)
Isolant thermique
