6
COLLEGAMENTI ELETTRICI
Collegamento dei fili elettrici
• Prima di collegare i fili elettrici tra le unità interna ed esterna, impostare i numeri dei fili. Un errore di connessione è
causa di guasto.
• Siccome il filo del telecomando non è polarizzato, non ci sono rischi di guasti per inversione nelle connessioni alle
morsettiere A e B dell'unità interna.
• I fili devono passare attraverso la boccola presso l'attacco per i collegamento dei fili dell'unità interna.
• Il circuito a bassa tensione è destinato al telecomando.
• Dopo aver collegato il filo alla morsettiera, fare un cappio sul filo e poi fissare il filo con una fascetta fermafili.

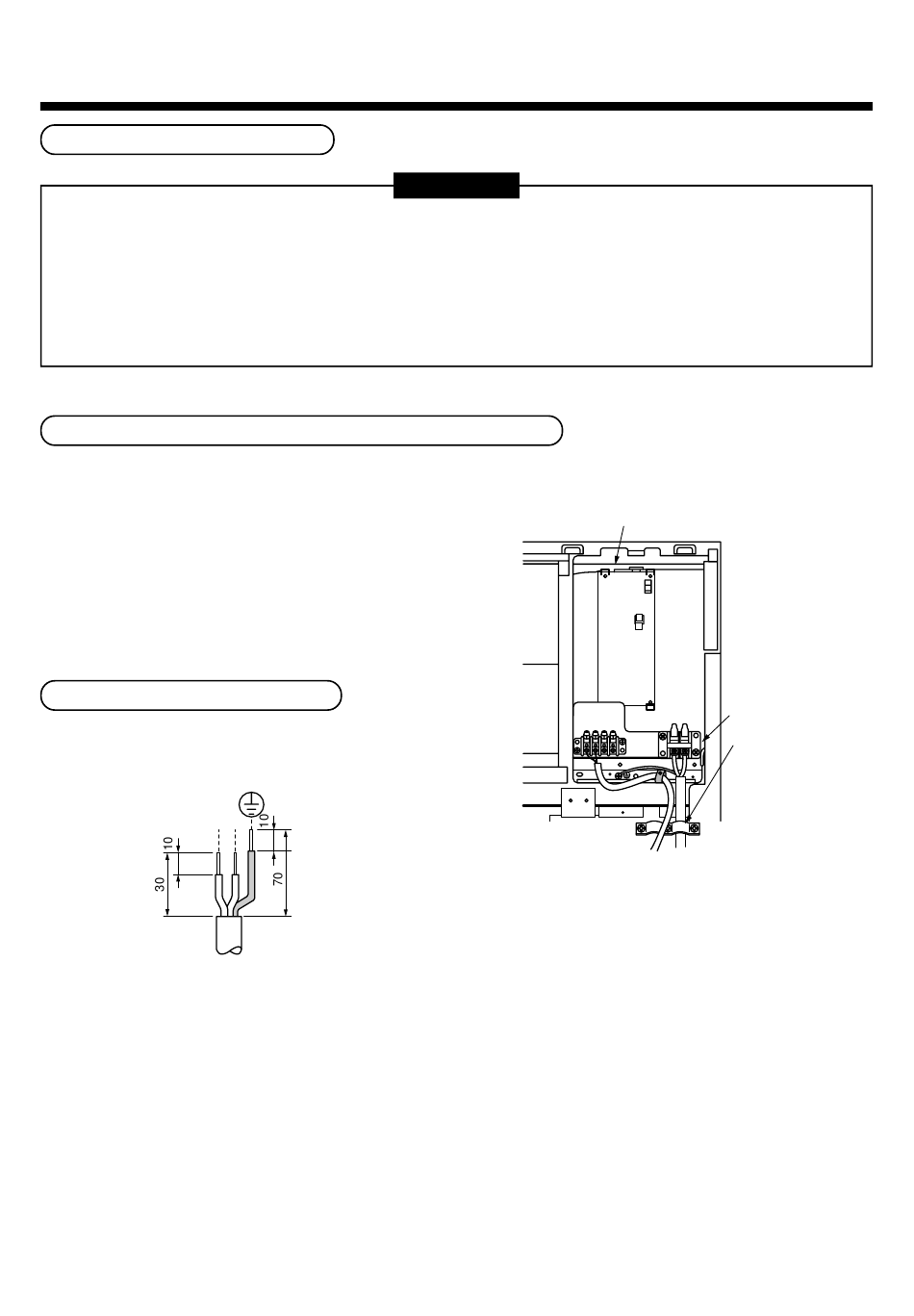

Collegamenti elettrici tra unità interna e unità esterna
<Collegamenti elettrici della cassetta dei componenti elettrici dell'unità interna>
• Far entrare il filo dal foro del tubo (foro di espulsione).
• Come mostrato nella figura, fare un cappio sul cavo e
poi fissarlo con una fascetta fermafili.
Posizione di fissaggio del filo
Nella figura vengono mostrate le dimensioni corrette per
un filo da collegare alla morsettiera.
(L)
R S
(N)
REQUISITI
Cassetta dei componenti elettrici
85
Connettore
R(L)S(N)
U U A B
1 2
Fascetta per il cavo
R(L) S(N)
(per l'alimentazione)
