Koelmiddelleidingen - Toshiba SUPER MODULAR MULTI MML-AP0071H Installationshandbuch

5

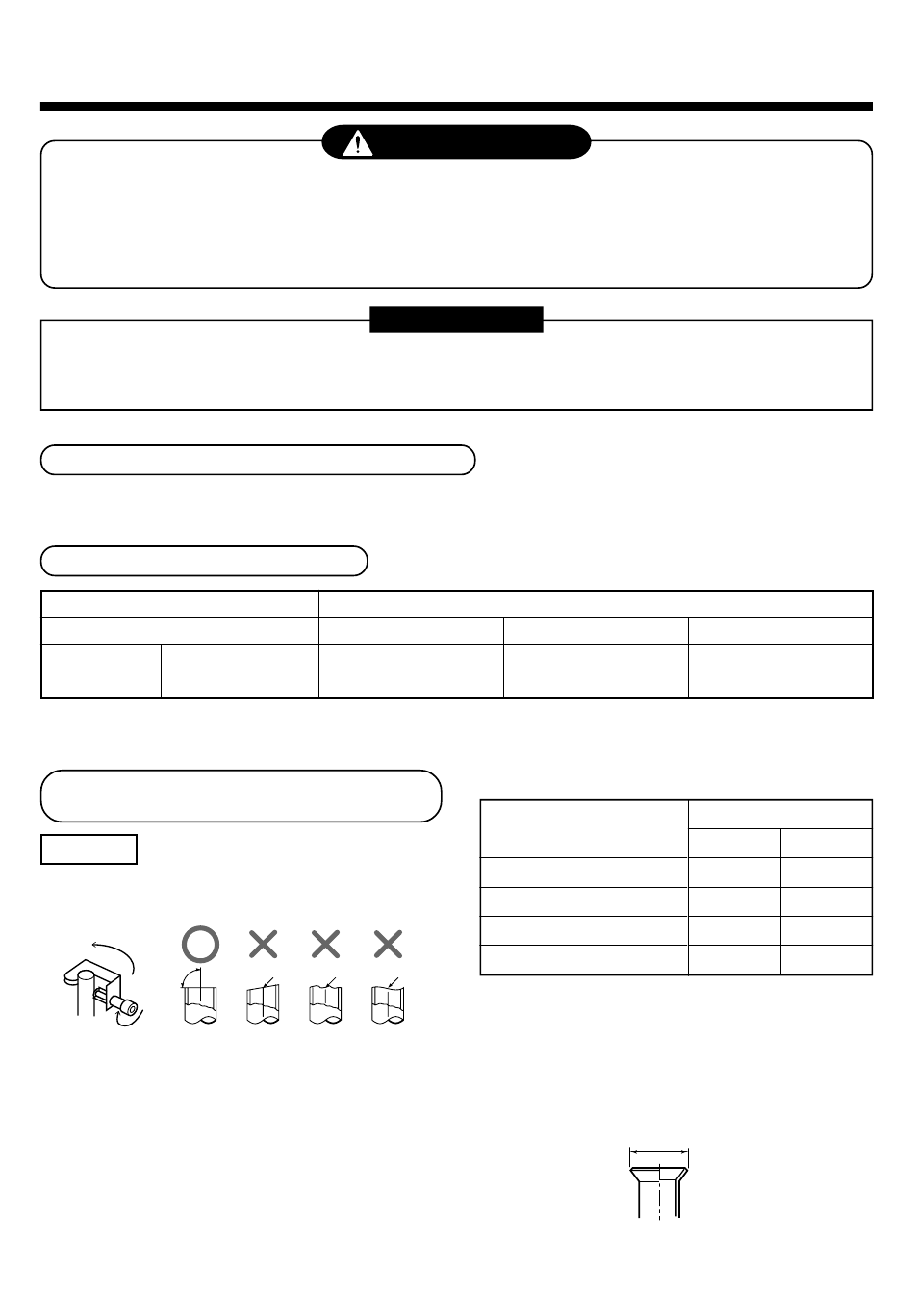

KOELMIDDELLEIDINGEN

• Ventileer de ruimte onmiddellijk wanneer gasvormig koelmiddel ontsnapt tijdens de
installatiewerkzaamheden.
• Wanneer koelmiddel uit het apparaat lekt, kan een schadelijk gas ontstaan wanneer het in contact komt met open vuur.
• Controleer, nadat alle verbindingen zijn gemaakt, of er geen gaslek aanwezig is.
• Wanneer ontsnapt gas in de buurt of in contact komt met open vuur, kunnen giftige gassen worden gevormd.
Wanneer de koelmiddelleiding lang is, moet deze om de 2.5 tot 3 m ondersteund worden. Als de leiding niet
ondersteund wordt, kan deze gaan resoneren.
Gebruik de trompmoeren bij de binnenunit of moeren geschikt voor R410A.
Toegestane leidinglengte en hoogteverschil
Deze verschillen en zijn afhankelijk van de gebruikte buitenunit. Meer informatie vindt u in de installatiehandleiding bij de
buitenunit.
Leidingmateriaal en -afmetingen
Leidingmateriaal
Type MML-
Gaszijde
Leidingdiameter
(mm)
Vloeistofzijde
• Gebruik een schone en nieuwe leiding en controleer of er geen ongerechtigheden, zoals stof, olie, vocht enzovoort in
de leiding aanwezig is.
Leidingen buigen/
Bepalen van het uiteinde van de leidingen
Trompen
1. Kort de leiding af met een pijpsnijder.
90˚
2. Steek een flensmoer in de leiding en tromp de leiding.
Omdat de trompafmetingen van R410A anders zijn
dan die van R22, adviseren we u om de
trompgereedschappen die speciaal bedoeld zijn voor
R410A te gebruiken.
U kunt echter ook de conventionele gereedschappen
gebruiken door de uitstekende lengte van de koperen
leiding aan te passen.
WAARSCHUWING
VOORWAARDE
Naadloze, met fosfor gedesoxydeerde buis voor airconditioners
AP0071H tot AP0121H
Ø9.5
Ø6.4
Schuin Ruw Niet vlak
AP0151H, AP0181H
Ø12.7
Ø6.4
• Trompdiameter: A (eenheid: mm)
Buitendiameter van
de koperen leiding
6.4
9.5
12.7
15.9
* Trek, wanneer u een trompverbinding voor R410A met
het standaard trompgereedschap moet maken, de
leiding ongeveer 0.5 mm verder dan voor R22 om de
juiste trompafmeting te bereiken.
De diameter van de koperen leiding gebruikt u om de
uitstekende leidinglengte te bepalen.
153
AP0241H
Ø15.9
Ø9.5
+0
A
- 0.4
R410A R22
9.1 9.0
13.2 13.0
16.6 16.2
19.7 19.2
A
