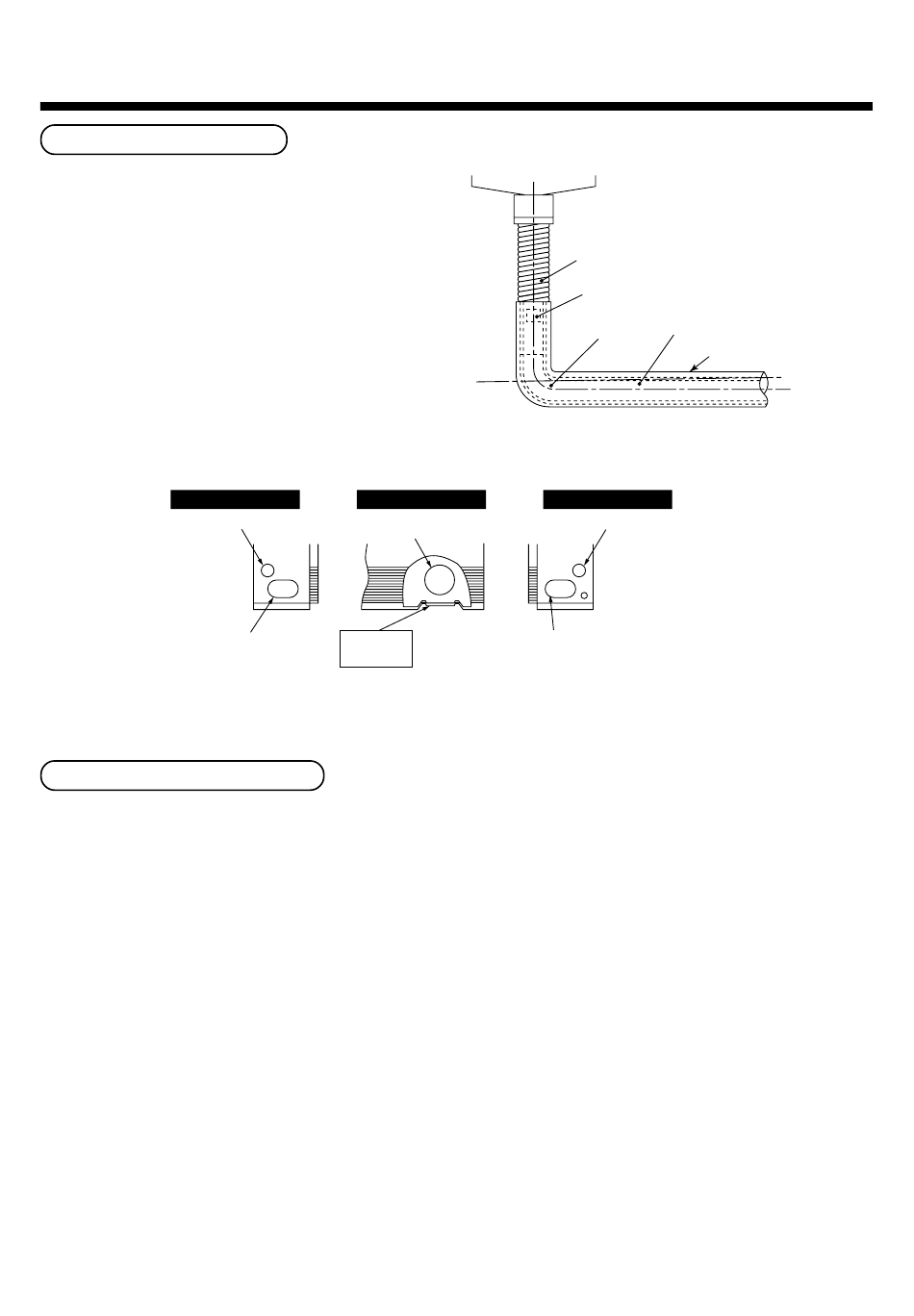

Método de canalización
El tubo de desagüe y el de refrigerante se pueden
conectar en cualquier posición (partes izquierda,
derecha, trasera o inferior) de manera arbitraria y según
la posición de instalación. Seleccione uno de los
agujeros ciegos consultando la figura siguiente.
Para el lado izquierdo
Orificio para cable
Orificio para el tubo
de desagüe y el de
refrigerante
Comprobación del desagüe
Una vez preparada la canalización de drenaje, asegúrese de que el agua se drene correctamente y de que no haya
fugas de agua en la parte de conexión de los tubos. En este momento, compruebe también que el motor de la bomba de
desagüe no emita ningún sonido anormal. Asegúrese también de comprobar el desagüe al instalar la unidad en épocas
en las que se utilice el modo calefacción.
Receptor de desagüe
Para la parte trasera
Orificio para el tubo de refrigerante
y el de desagüe
Orificio para el tubo
Para la
de desagüe y el de
parte inferior
refrigerante
104
Manguera de desagüe
Utilice adhesivo especial para
tubo rígido de cloruro de polivinilo (PVC)
Tubo rígido de cloruro de polivinilo (PVC)
Codo
Aislamiento
Para el lado derecho
Orificio para cable
Orificio para el tubo
de desagüe y el de
refrigerante
