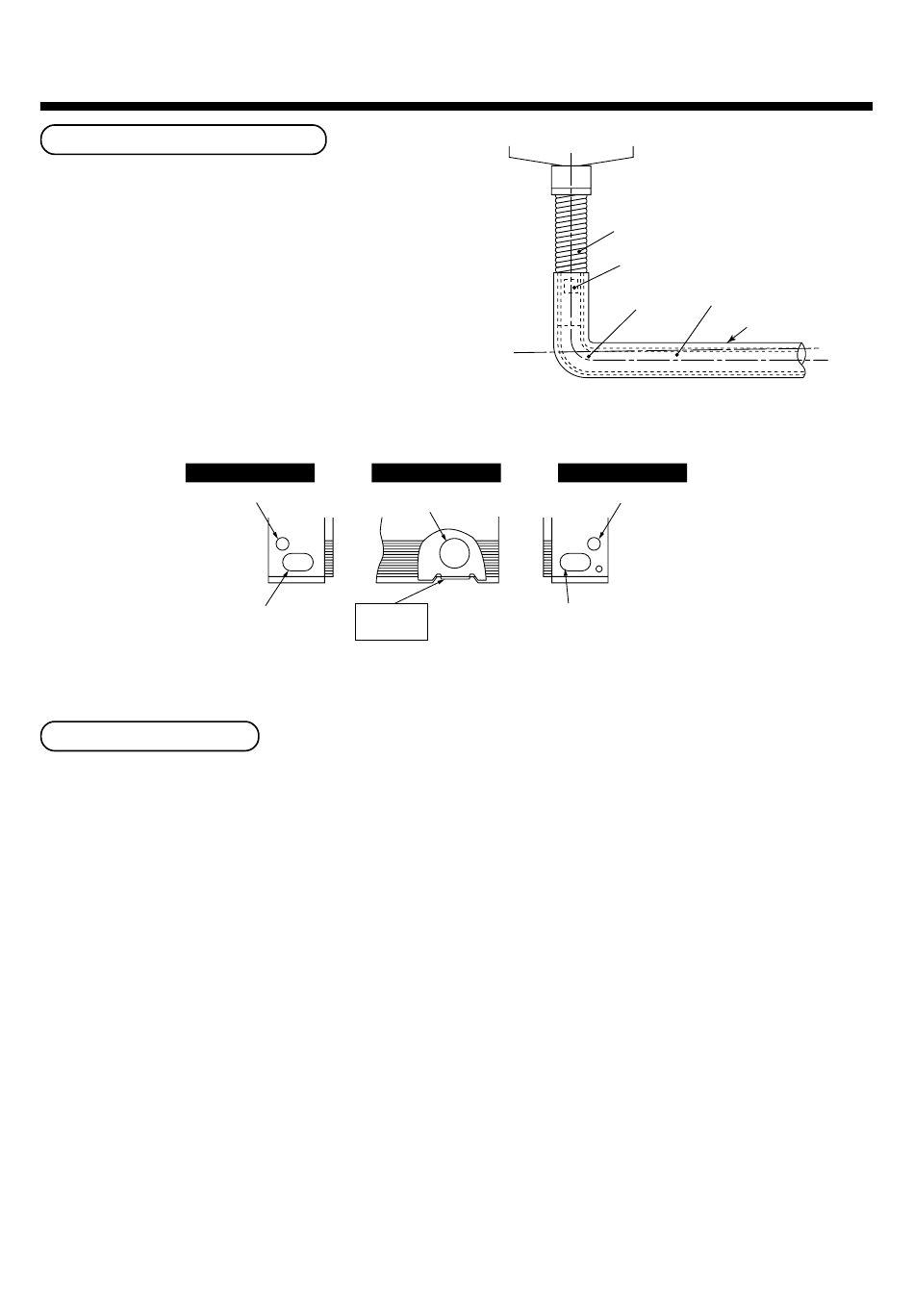

Aanleggen van de leidingen
De afvoerpijp en de koelmiddelpijp kunnen op elke
positie worden aangesloten: links, rechts, aan de
achterkant of onderkant, afhankelijk van de
installatiepositie. Kies een uitduwgat aan de hand van
de volgende afbeelding.
Voor linkerzijde
Kabeldoorvoer
Gat voor afvoerpijp
en koelmiddelleiding
Controleer de afvoer
Controleer, nadat de leidingen zijn geïnstalleerd, of het water goed afloopt en er geen lekkages zijn bij de aanluitpunten.
Controleer ook of de motor van de afvoerpomp geen vreemd geluid maakt. Controleer de afvoer zeker tijdens het
stookseizoen.
Afvoerontvanger
Voor achterzijde
Gat voor koelmiddelleiding
en afvoerpijp
Gat voor afvoerpijp
Voor
en koelmiddelleiding
onderzijde
152
Afvoerslang
Gebruik PVC-lijm.
PVC-buis
Bocht
Voor rechterzijde
Kabeldoorvoer
Gat voor afvoerpijp
en koelmiddelleiding
Isolatie
