INSTALACIÓN ELÉCTRICA
Conexión del cableado
• Antes de conectar el cable entre las unidades interior y exterior, asegúrese de configurar los números de cable
correctamente. Una conexión incorrecta ocasionaría problemas.
• Dado que el cable del mando a distancia no tiene polaridad, no pasa nada si se invierten las conexiones con los
bloques de terminales A y B de la unidad interior.
• Asegúrese de pasar el cable por el casquillo del orificio de conexión del cableado de la unidad interior.
• Se incluye el circuito de baja tensión para el mando a distancia.
• Una vez haya conectado el cable al bloque de terminales, haga una trampa en el cable y fíjelo con una
abrazadera para cables.
Cableado entre las unidades interior y exterior

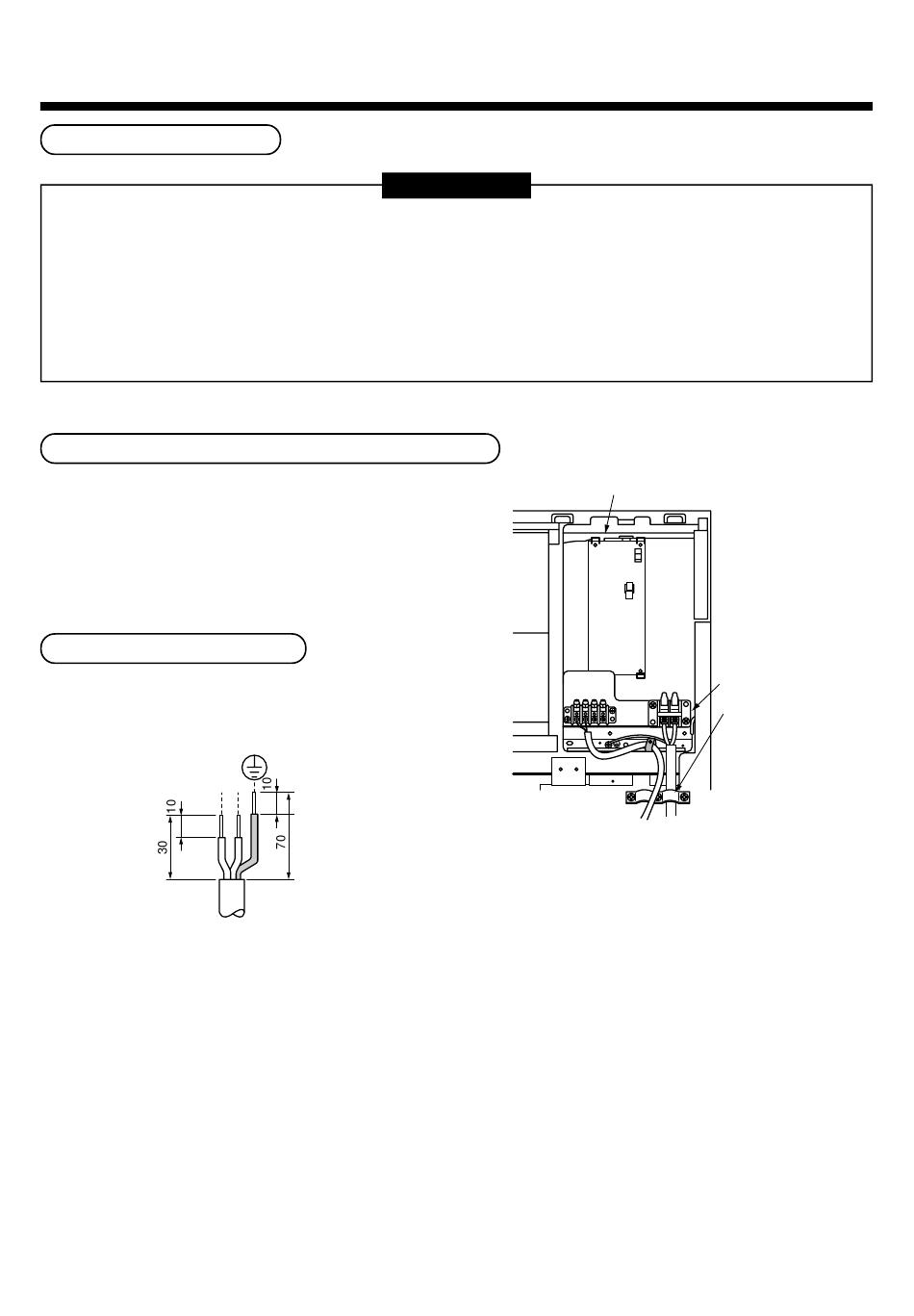

<Cableado al cuadro eléctrico de la unidad interior>
• Introduzca el cable desde el orificio del tubo (agujero ciego).
• Tal como se indica en la figura, haga una trampa en el cable y,
a continuación, fíjelo con una abrazadera para cables.
Fijar la posición del cable
Modele el tamaño del cable que deberá conectar al bloque
de terminales del modo indicado en la figura.
R S
(L) (N)
REQUISITOS
Cuadro eléctrico
109
Conector
R(L)S(N)
U U A B
1 2
Abrazadera del cable
R(L) S(N)
(para la alimentación
eléctrica)
