6
TRAVAUX D'ÉLECTRICITÉ

Branchement des fils

• Avant de raccorder le câble entre les unités intérieure et extérieure, vérifiez les numéros des câbles. Un
raccordement incorrect provoquera une panne.
• Le câble de la télécommande n'ayant pas de polarité, les connexions des bornes A et B de l'unité intérieure
peuvent être inversées.
• Assurez-vous de faire passer les câbles à travers la douille de l'orifice de raccordement des câbles de l'unité
intérieure.
• Le circuit basse tension est destiné à la télécommande.
• Après avoir raccordé le câble sur la borne, faites une interruption sur le câble et fixez le câble avec un serre-câble.

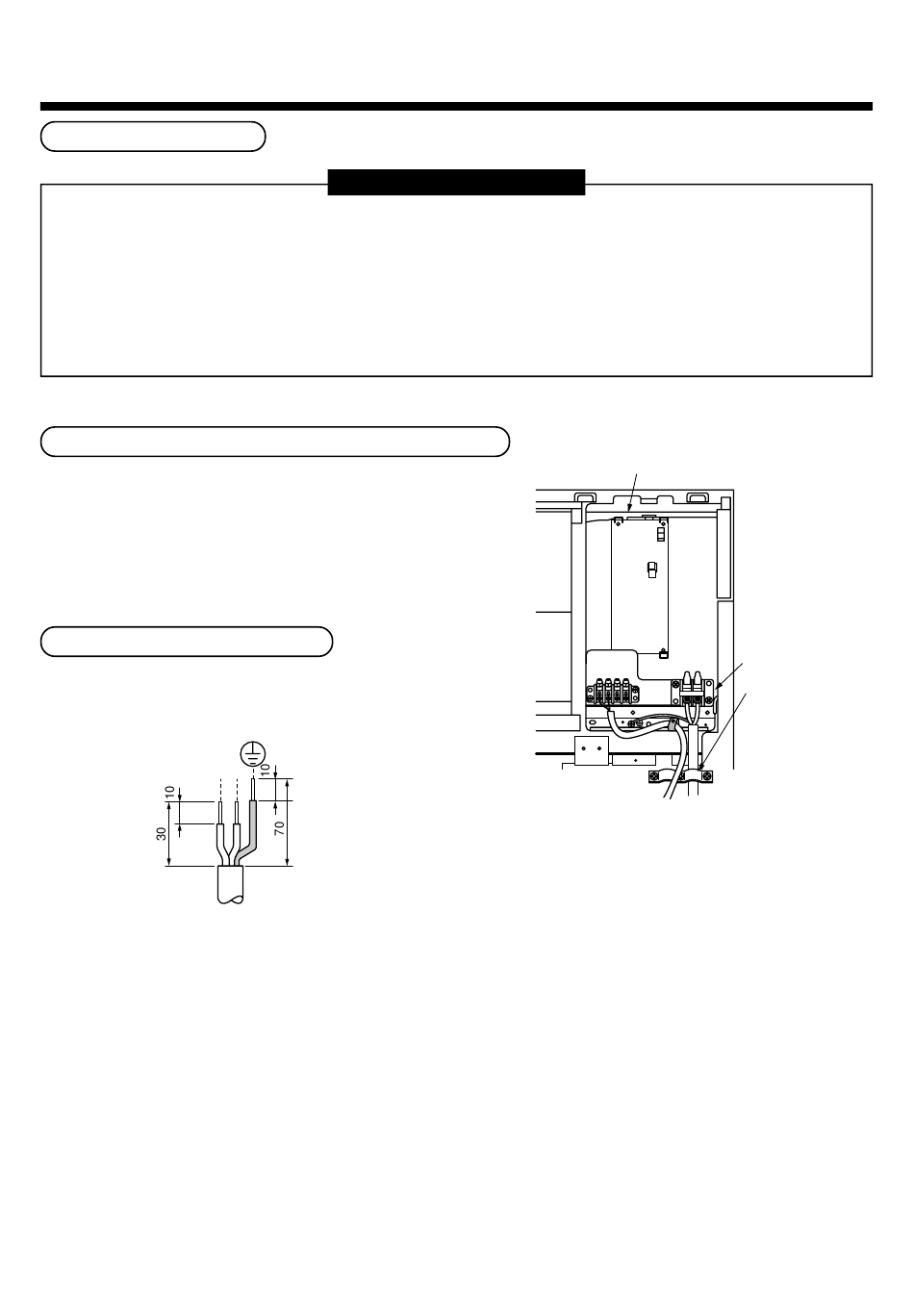

Câblage entre les unités intérieure et extérieure
<Câblage du boîtier électrique de l'unité intérieure>
• Tirez le câble à travers le trou du tuyau (trou défonçable)
• Faites une interruption sur le câble, de la façon illustrée par
la figure, et fixez le câble avec un serre-câble.
Position de fixation du câble
Pour raccorder le câble sur la borne, fixez-le solidement
comme l'illustre la figure.
(L)
CONDITIONS REQUISES
R S
(N)
Boîtier électrique
U U A B
1 2
37
connecteur
R(L)S(N)
Serre-fil
R(L) S(N)
(uniquement pour
l'alimentation)
