Installazione Dell'unità Interna - Toshiba SUPER MODULAR MULTI MML-AP0071H Installationshandbuch

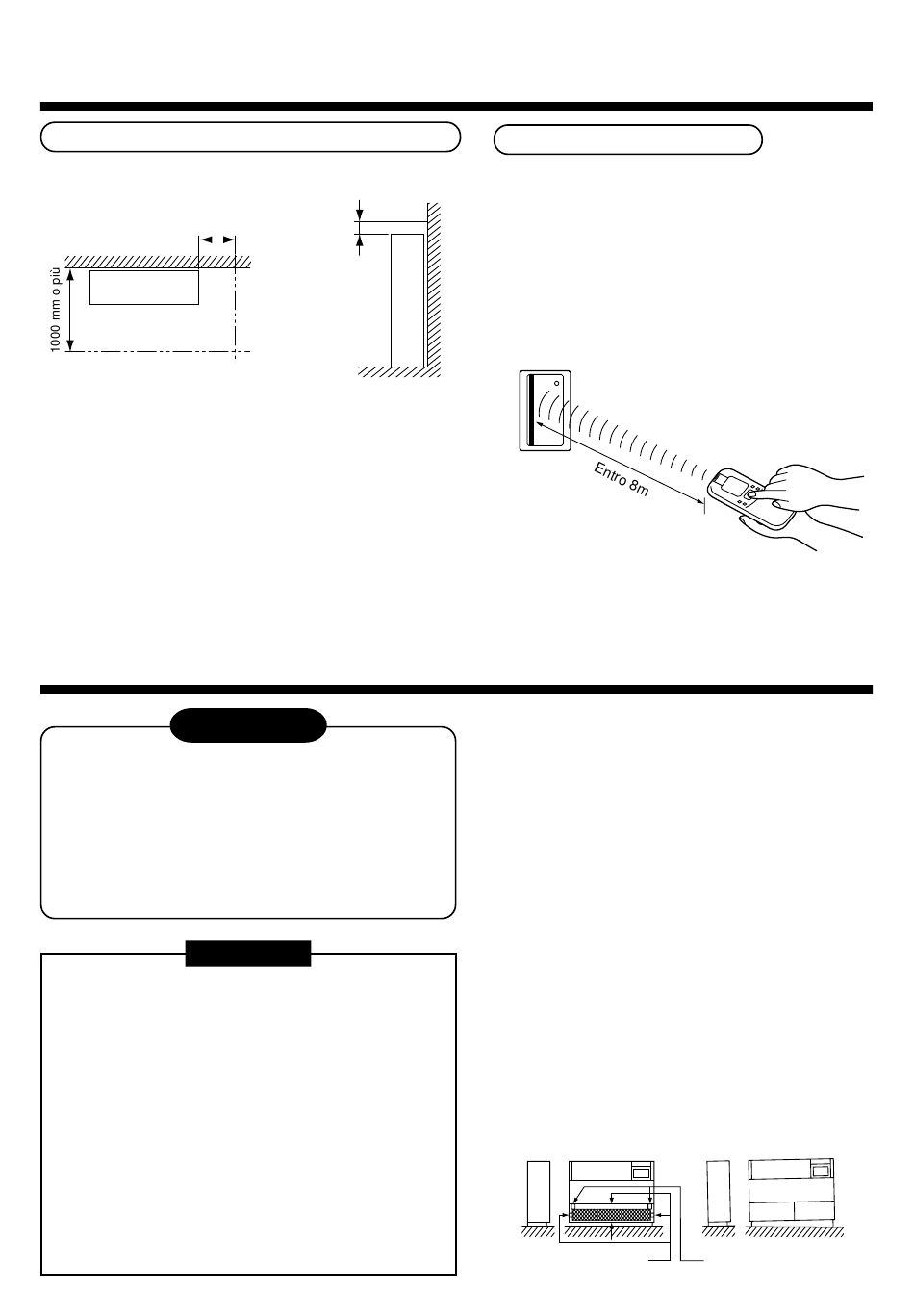

Spazio di installazione e spazio di servizio
Assicurarsi che ci sia lo spazio necessario all'installazione
dell'unità interna e agli interventi di assistenza tecnica.
500 mm o più
Lato anteriore
(Nel caso di tubo in direzione destra)
A seconda delle condizioni di installazione, è possibile
modificare il tempo di accensione del simbolo del filtro sul
telecomando (avviso per la pulizia del filtro). Quando è difficile
ottenere un riscaldamento soddisfacente a causa del sito di
installazione o della struttura del locale, è possibile aumentare
la temperatura di rilevamento per il riscaldamento.
Per il metodo di impostazione, fare riferimento alle voci dei
comandi utilizzabili "Modifica del tempo di accensione del
simbolo del filtro" e "Per garantire una resa migliore del
riscaldamento" in questo Manuale.
3
INSTALLAZIONE DELL'UNITÀ INTERNA
TTENZIONE
Installare il condizionatore d'aria dove il peso
dell'apparecchio possa essere sostenuto bene.
Se il sostegno non è sufficientemente forte,
l'apparecchio potrebbe cadere e provocare infortuni.
Eseguire il lavoro d'installazione specificato osservando
le misure antisismiche e anti-forti venti.
Un'installazione incompleta può essere causa
d'incidenti dovuti a cadute dell'apparecchio.
REQUISITI
Osservare scrupolosamente le seguenti indicazioni per
prevenire rischi di danni alle unità interne e infortuni alle
persone.
• Non appoggiare nulla di pesante sull'unità interna.
(Le unità sono imballate come si deve.)
• Se possibile, trasportare dentro l'unità interna senza
disimballarla. Se fosse necessario disimballare l'unità
interna per trasportarla dentro, usare panni come
tamponi di protezione, ecc. per evitare di
danneggiarla.
• Per spostare l'unità interna, afferrarla solo usando i
metalli di sostegno (in 4 posti).
Non esercitare alcuna forza su altre parti (tubo del
refrigerante, vaschetta di scarico o componenti di
plastica).
200 mm
o più
Lato
anteriore
76
Nel caso del tipo via radio
Il sensore dell'unità interna con telecomando via radio
può ricevere un segnale in un raggio di circa 8 m.
Determinare di conseguenza un posto adatto
all'installazione dell'unità interna dove il telecomando sia
operativo.
• Per evitare problemi di funzionamento, scegliere un
posto dove la luce diretta del sole o di lampade
fluorescenti non disturbino.
• È possibile installare nello stesso locale due o più unità
interne (Fino a 6 unità) provviste di telecomando via
radio.
<Unità interna>
• Installare un'unità interna nel modo descritto
di seguito.
1. Prima della posa dei tubi o dei fili elettrici, rimuovere la
griglia di ingresso dell'aria.
(Premere leggermente verso il basso la parte
superiore e tirarla verso di sé.)
2. Rimuovere il pannello anteriore. (Viti di fissaggio a
destra e a sinistra del lato inferiore)
3. Rimuovere la protezione per la ventola. (Viti di
fissaggio a destra, al centro e a sinistra)
4. Quindi, iniziare la posa dei tubi e del cablaggio.
5. Mantenere lo spazio davanti all'unità interna più ampio
possibile.
Lo spazio ampio è necessario per la manutenzione e
gli interventi di assistenza ed è utile per la
distribuzione dell'aria fredda/calda nel locale, con il
risultato di un aumento dell'effetto di raffreddamento/
riscaldamento.
6. Installare l'unità interna in orizzontale o leggermente in
pendenza verso destra se vista dal lato anteriore.
<Installazione corretta>
Viti della protezione
per la ventola
<Installazione scarsa>
Viti del pannello anteriore
