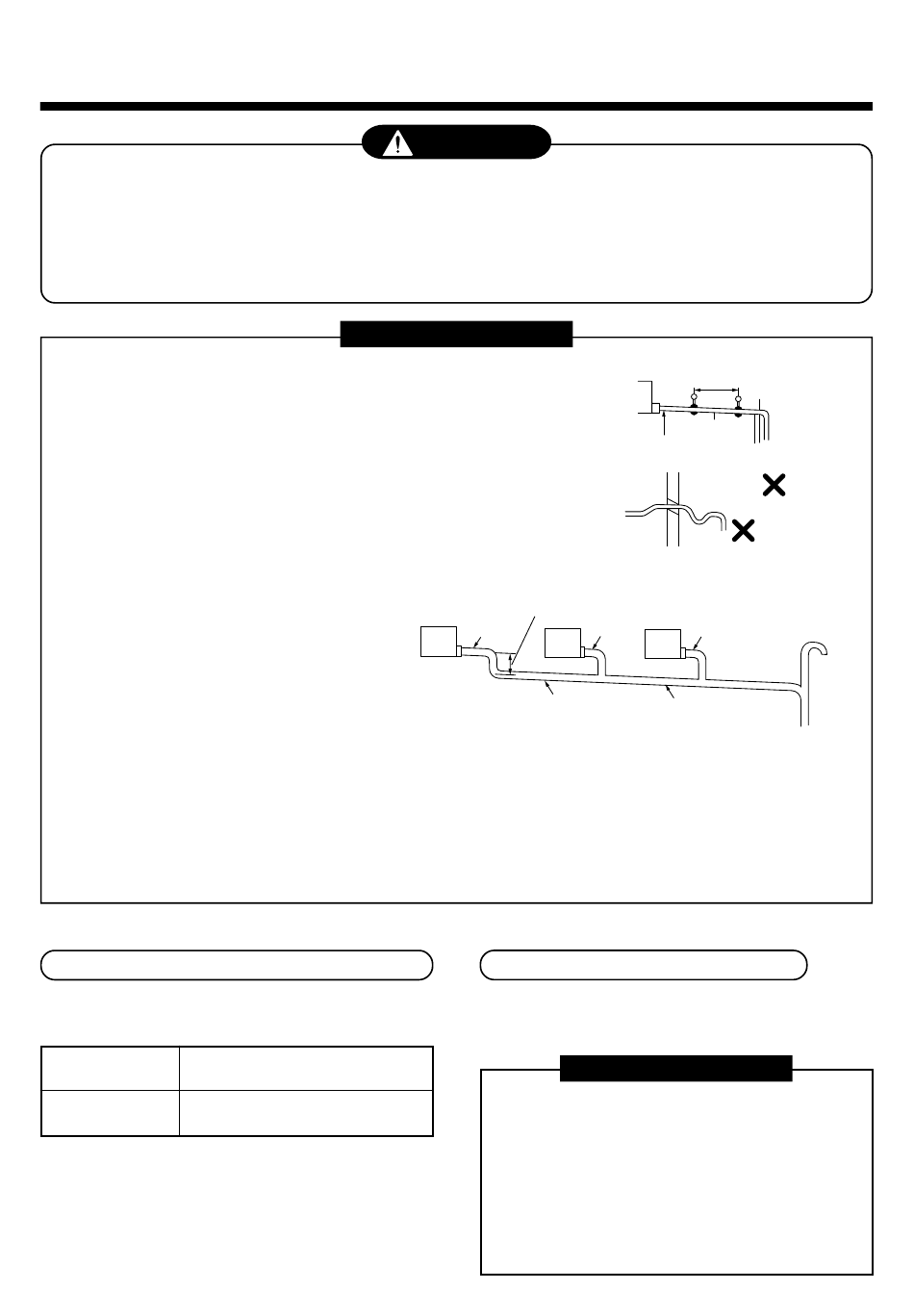

INSTALLATION DES KONDENSWASSER-ABLAUFS

• Schließen Sie das Ablaufrohr anhand des Installationshandbuches so an, dass Kondenswasser leicht
ablaufen kann. Isolieren Sie das Rohr, damit sich an der Oberfläche kein Kondenswasser bildet. Eine
fehlerhafte Installation der Ablaufleitung kann zum Austreten von Wasser und zu Schäden an der
Einrichtung führen.
• Wenn Sie die Öffnungen herausgebrochen haben, entgraten Sie die Ränder.
Nicht entgratete Rändern können Verletzungen verursachen.
• Die Ablaufrohre der Raumeinheit müssen isoliert werden.
• Vergessen Sie nie, auch die Anschlüsse zur Raumeinheit zu isolieren.
Eine unvollständige Isolierung hat Kondenswasserbildung zur Folge.
• Bauen Sie die Ablaufleitung mit einem Gefälle von mindestens 1% ein.
Achten Sie darauf, dass keine Bögen oder Siphons entstehen.
Es können ansonsten störende Geräusche entstehen.
• Die Ablaufleitung sollte nicht länger als 20 m sein.
Hängen Sie eine lange Ablaufleitung alle
1.5 bis 2 m ab, damit keine Bögen entstehen.
• Bauen Sie die Sammelleitung wie in der
nebenstehenden Abbildung dargestellt ein.
• Installieren Sie keine Entlüftungsleitung,
da sonst Wasser herausspritzen
und Schäden verursachen kann.
• Verwenden Sie für die Kondensatleitungen VP30 und verlegen Sie sie mit einem Gefälle von 1%. Isolieren Sie
auch die Kondensatleitungen wie die Kältemittelrohre mit ausreichend bemessenem Isoliermaterial.
Polyethylenschaum: Dicke mindestens 10 mm)
• Entfernen Sie nach Verlegung der Rohrleitungen das Ansauggitter und gießen Sie Wasser in die
Kondensatschale. Prüfen Sie, ob das Wasser problemlos abläuft und ob die Leitung Undichtigkeiten aufweist.
• Montieren Sie nach diesen Arbeiten wieder das Ansauggitter.
Rohrmaterial/Isolation und Abmessung
Die folgenden Materialien für die Verrohrung und die
Isolation müssen bauseits beigestellt werden.
PVC-Rohr VP25
Rohrmaterial
(Außendurchmesser Ø32mm)
Polyethylenschaum, Dicke:
Isolation
mindestens 10mm
VORSICHT
VORAUSSETZUNGEN
So groß wie möglich (etwa 10 cm)
VP25
(Sammelrohre)
Anschluss des Ablaufschlauchs
• Verbinden Sie die PVC-Kondensatleitung (bauseits
beizustellen) mit dem vorinstallierten
Kondensatschlauch.
• Verkleben Sie die PVC-Rohre fest mit einem
• Es dauert einige Zeit, bis der Kleber getrocknet
55
1.5m bis 2m
Wärmeisolierung
VP25
VP30 oder größer
Gefälle mindestens 1%
VORAUSSETZUNGEN
geeigneten Kleber, so dass kein Wasser austreten
kann.
und ausgehärtet ist.
(Details finden Sie in der Beschreibung des
Klebers.) Achten Sie darauf, dass in dieser Zeit
keine Kräfte auf die Anschlüsse der Ablaufrohre
wirken können.
Halteklammer
Gefälle
mindestens 1%
Bogen
Siphon
VP25
