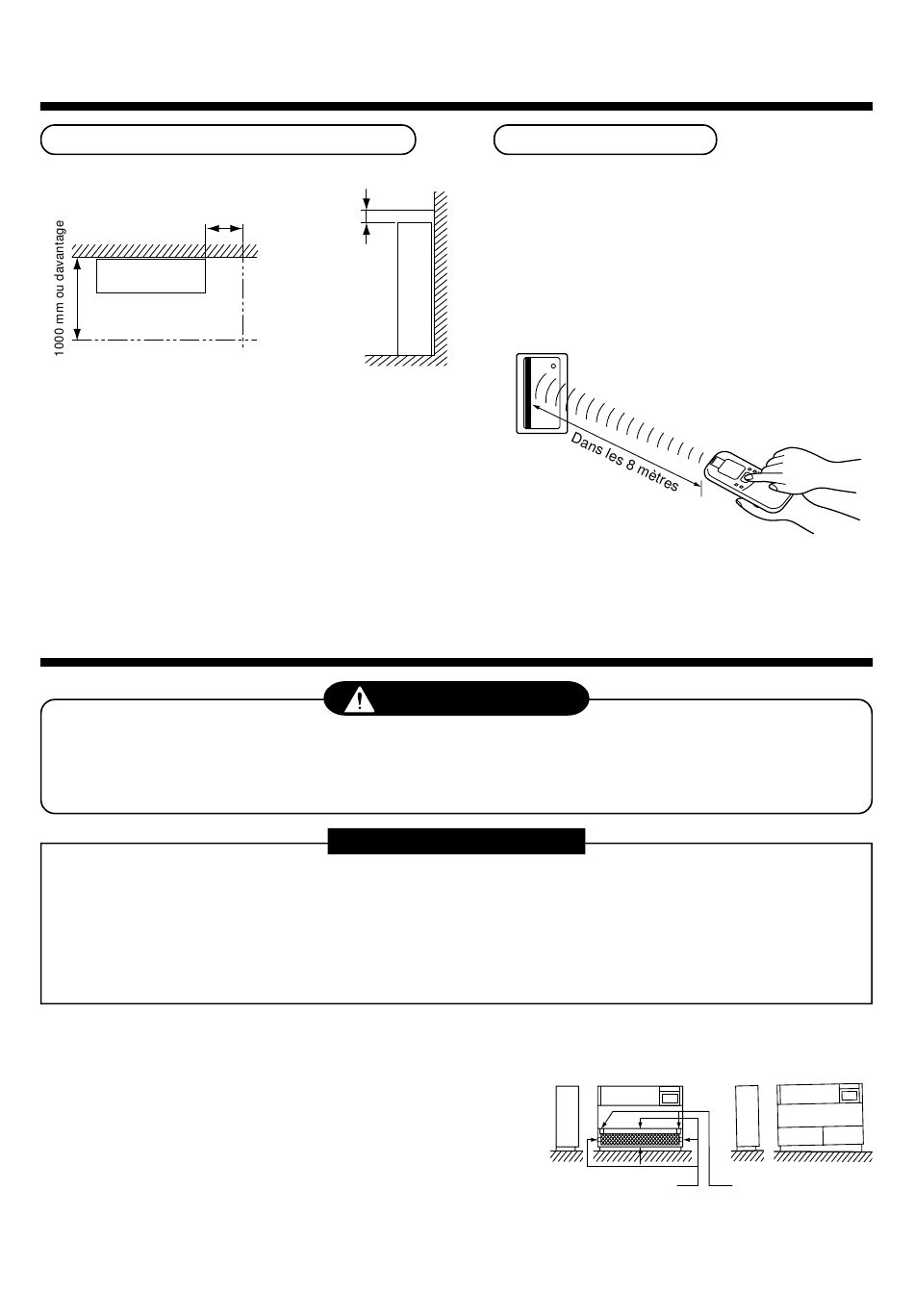

Espace pour le montage et l'entretien
Prévoyez l'espace nécessaire pour installer l'unité à l'extérieur
et pour en assurer l'entretien.
500 mm ou davantage
Façade
(Lorsque la tuyauterie est orientée vers la droite)
Vous pouvez modifier la configuration de la minuterie d'alarme
du filtre (Indiquant de nettoyer le filtre) sur la télécommande en
fonction de l'installation. Si la pièce n'est pas suffisamment
chauffée à cause de l'endroit de l'installation ou de la
configuration de la pièce, vous pouvez augmenter le seuil de
température.
Pour savoir comment procéder, consultez les paragraphes
"Modification de la configuration de la minuterie du filtre" et
"Comment améliorer le chauffage" du chapitre Commandes
applicables de ce Manuel.
3

INSTALLATION DE L'UNITE INTERIEURE

Installez solidement le climatiseur dans un endroit suffisamment résistant pour supporter son poids.
Si l'endroit n'est pas assez résistant, l'unité peut tomber et provoquer des blessures.
Effectuez l'installation spécifiée pour protéger le climatiseur contre les vents forts et les tremblements de terre.
Une unité mal installée peut tomber et provoquer des accidents.
Observez scrupuleusement les règles suivantes pour éviter d'endommager les unités intérieures et de vous blesser.
• Ne posez aucun objet lourd sur l'unité intérieure. (Les unités sont emballées à plat.)
• Si possible, transportez l'unité intérieure telle qu'elle est emballée. Si vous êtes obligé de transporter l'unité intérieure
déballée, assurez-vous d'utiliser des chiffons, etc. pour ne pas l'endommager.
• Pour déplacer l'unité intérieure, tenez seulement les crochets métalliques (4 points).
N'exercez aucune force sur les autres pièces (tuyau de réfrigérant, bac d'évacuation, pièces expansées ou pièces en
résine, etc.).
<Unité intérieure>
• Montez l'unité intérieure de la façon décrite ci-dessous.
1. Avant d'effectuer les travaux de plomberie et d'électricité démontez
la grille d'aspiration de l'air.
(Poussez-la légèrement vers le bas le haut et tirez vers vous).
2. Enlevez le panneau avant.
(Vis de fixation à droite et à gauche du côté inférieur)
3. Enlevez la protection du ventilateur.
(Vis de fixation à droite, au centre et à gauche)
4. Maintenant effectuez les travaux de plomberie et d'électricité.
5. L'espace devant l'unité intérieure doit être aussi large que possible. Les travaux d'entretien et les réparations demandent
beaucoup d'espace qui peut être utile pour distribuer l'air chaud/froid dans la pièce et accroître l'effet refroidissant/chauffant.
6. Installez l'unité intérieure à l'horizontale ou légèrement inclinée vers la droite, vue de l'avant.
200 mm
ou
davantage
Façade
AVERTISSEMENT
CONDITIONS REQUISES
28
Sur les types sans-fil
Le capteur de l'unité extérieure à télécommande sans-fil
peut recevoir le signal jusqu'à environ 8 mètres.
Choisissez en fonction de cette donnée où placer la
télécommande et l'unité intérieure.
• Pour éviter les dysfonctionnement, choisissez un
endroit à l'abri de la lumière solaire directe et des
lumières fluorescentes.
• Vous pouvez installer dans la même pièce deux unités
intérieures ou davantage (6 au maximum) à
télécommande.
<Bonne installation>
Vis de la protection
du ventilateur
<Mauvaise installation>
Vis de la façade
