INSTALACIÓN DE LA UNIDAD INTERIOR

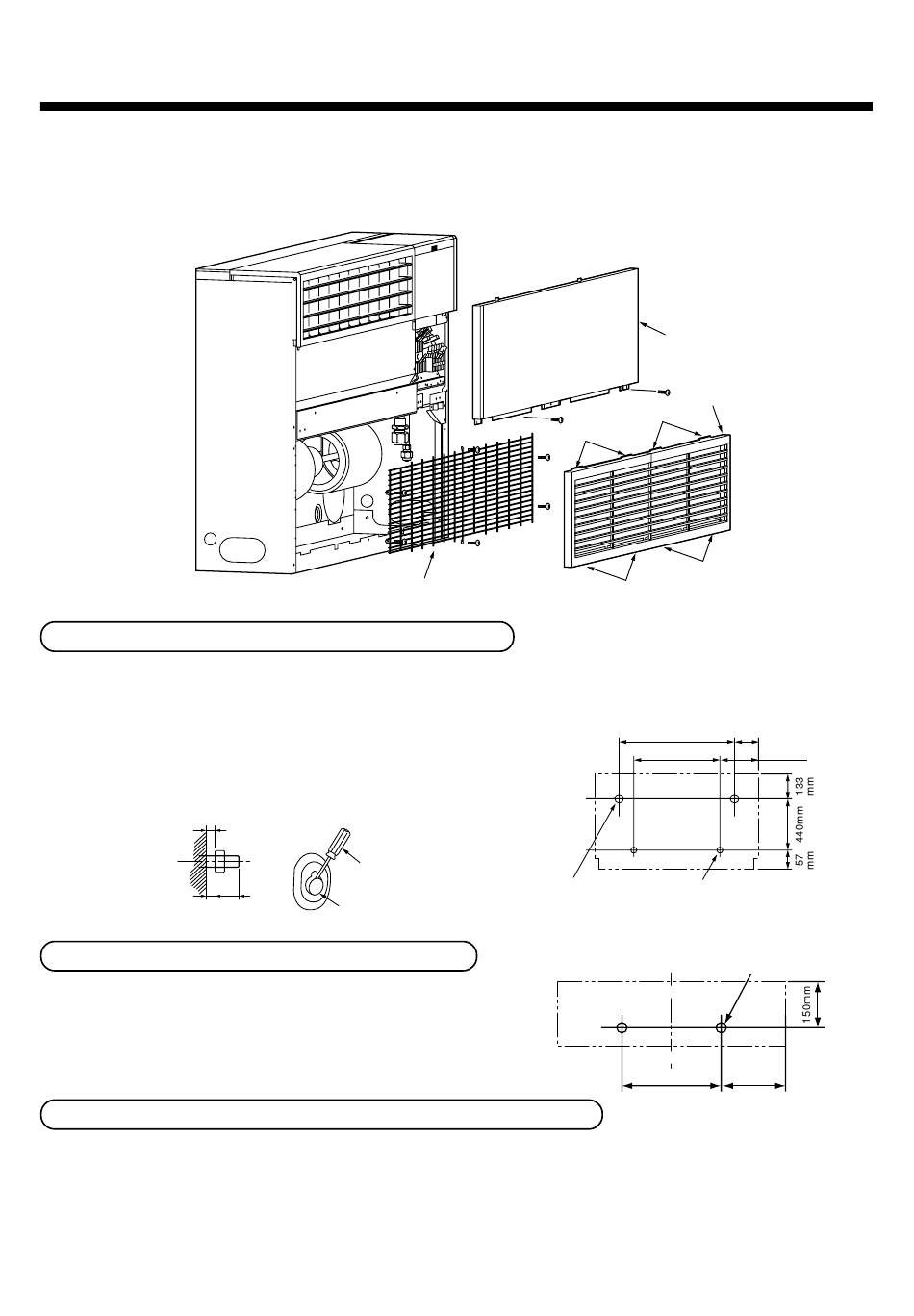

Cómo extraer el panel antes de realizar las canalizaciones y la instalación eléctrica
1. Extraiga la rejilla de entrada de aire (4 ganchos en la parte superior y 4 en la inferior) y, a continuación, extraiga la
protección del ventilador (6 tornillos) para poder realizar las canalizaciones pertinentes.
2. Extraiga el panel delantero (2 tornillos) para poder hacer la instalación eléctrica.
En el caso de fijar la unidad interior a una pared
Fije la unidad interior a la pared del modo descrito a continuación.
1. Instale cuatro pernos de anclaje M8 en la pared (consulte la figura siguiente).
2. Tal como se muestra en la figura, acople las tuercas con precisión a los dos pernos de anclaje de la parte superior.
3. Utilice un destornillador o una herramienta similar para abrir un
agujero ciego en la parte trasera de la unidad interior.
4. Cuelgue la unidad de los pernos de anclaje.
5. Apriete las tuercas de los dos pernos de anclaje de la parte inferior.
15 mm como máximo
En el caso de fijar la unidad interior al suelo
Para fijar la unidad interior al suelo, haga pasar los dos pernos
de anclaje instalados acoplados al suelo por un orificio situado
en la placa inferior de la unidad inferior y, a continuación,
apriételo y fíjelo con las tuercas.
Instalación del mando a distancia (vendido por separado)
Para instalar el mando a distancia con cable, consulte el Manual de instalación del mando a distancia.
Para instalar el mando a distancia inalámbrico, consulte el Manual de instalación del mando a distancia.
• No coloque el mando a distancia en un lugar en el que esté expuesto a la luz directa del sol, cerca de una estufa, etc.
• Pruebe el mando a distancia, confirme que la unidad interior recibe correctamente la señal y, a continuación, instálelo.
(Modelo inalámbrico)
• Instale el mando a distancia a 1 metro de distancia de dispositivos como un televisor o un equipo de sonido. (La
imagen podía distorsionarse o podría generarse ruido.) (Modelo inalámbrico)
Protección del ventilador
De 1 a 2 mm
Destornillador
Agujero ciego
Gancho
Gancho
Instale las dos tuercas
de la parte de arriba
del modo indicado en
la figura siguiente.
Pernos de anclaje (dos, en la derecha y en la izquierda)
101
Panel delantero
Rejilla de entrada de aire
Gancho
Gancho
700mm 125mm
520mm 215mm
Apriete las dos tuercas
de la parte inferior una
vez haya colocado la unidad.
Parte trasera
Parte delantera
400mm 275mm
