Verrohrung

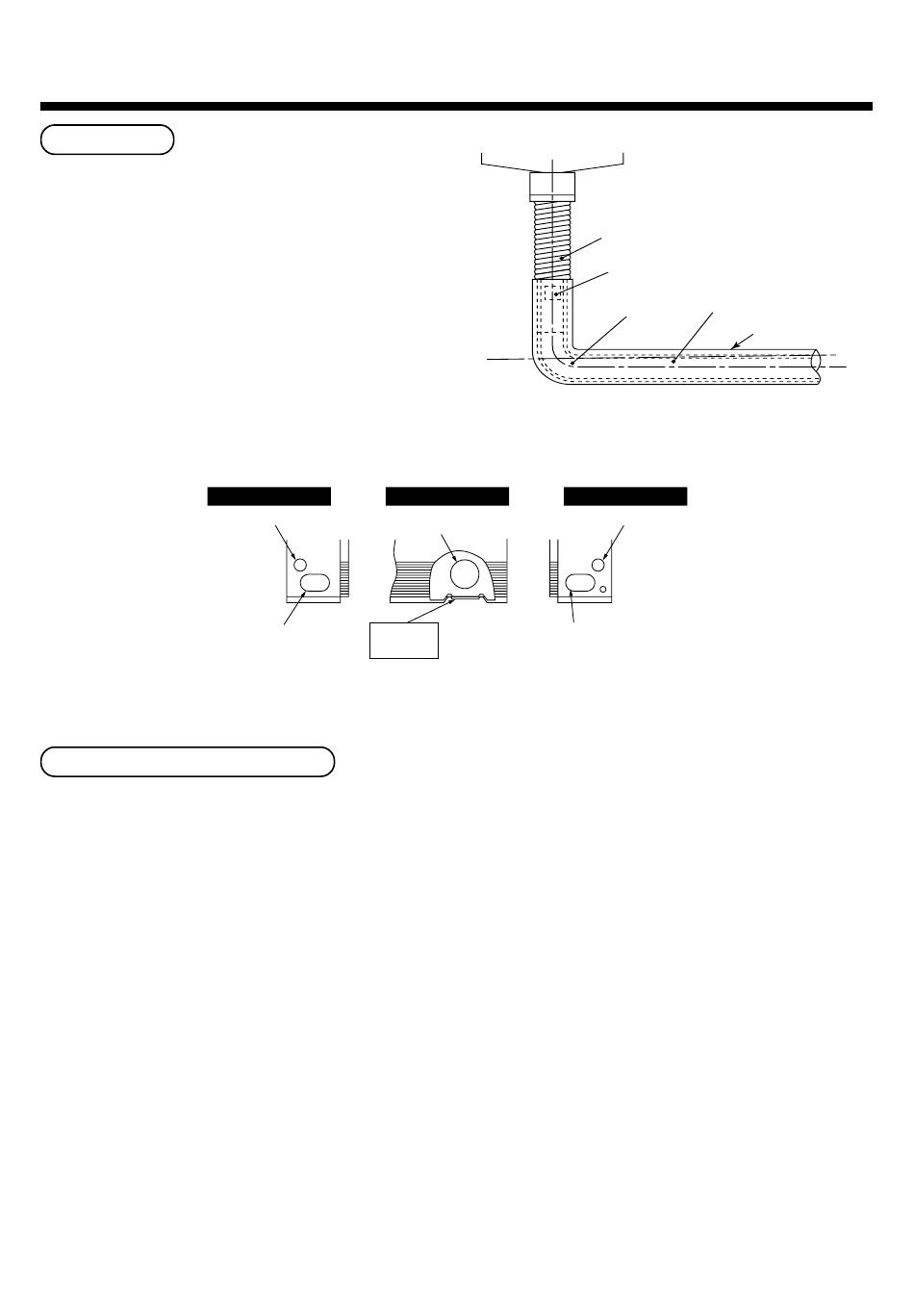

Die Kondensat- und Kältemittelrohrleitungen können
entsprechend der Montageposition links, rechts, hinten
oder unten angeschlossen werden. Wählen Sie anhand
der folgenden Zeichnung die entsprechenden
Rohrleitungsdurchführungen.
olKabeldurchführung
Kondensatablauf überprüfen
Testen Sie nach der Installation der Kondensatleitung, ob das Wasser problemlos abläuft und die Rohre keine
Leckstellen aufweisen. Prüfen Sie außerdem, ob die Kondensatpumpe korrekt arbeitet und keine ungewöhnlichen
Geräusche entstehen. Führen Sie diesen Test auch im Heizbetrieb durch.
von links
Öffnung für Kältemittel- und
Öffnung für
von unten
Kältemittel- und
Kondensatleitung
Kondensatschale

von hinten

HÖffnung für Kältemittel- und
Kondensatleitung
Öffnung für Öffnung für
Kältemittel- und
Kältemittel- und
Kondensatleitung
Kondensatleitung
56
Kondensatschlauch
Verwenden Sie Kleber für PVC-Rohr
PVC-Rohr
Knie
von rechts
Kondensatleitung
Isolation
