Collegamenti Elettrici - Toshiba RAS-3M26YAV-E Installationshandbuch

Lato fase gassosa (Ø12.7 mm)
Lato fase gassosa (Ø9.52 mm)
Lato fase liquida
Attacco di servizio

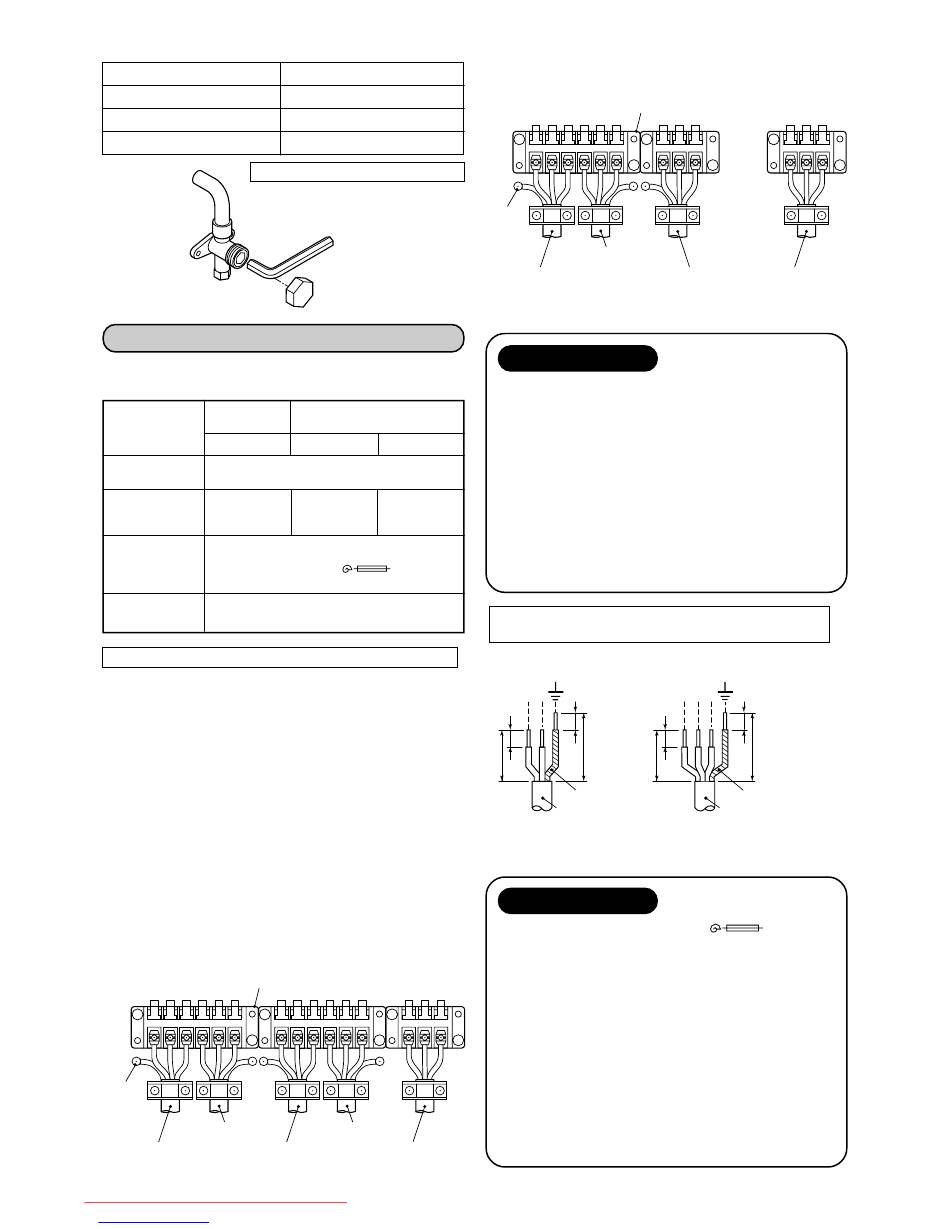

Collegamenti elettrici

Collegare ai condizionatori d'aria che ne sono privi un
cavo di alimentazione come indicato nel seguito.
Modello
Sorgente di
alimentazione
Massima
corrente
di esercizio
Condiciones
nominales del
fusible de
înstalación
Cavo di
alimentazione
Modalità di esecuzione dei collegamenti elettrici
1. Collegare i cavi di collegamento ai loro morsetti
abbinando i numeri presenti sulla morsettiera dell'unità
esterna e di quella interna H07 RN-F o 245 IEC 66
(1.0 mm² o superiore).
2. Nell'effettuare il collegamento dei cavi ai morsetti
dell'unità interna, evitare che in quest'ultima penetri
dell'acqua.
3. Isolare i (conduttori dei) cavi non utilizzati avvolgendo
con nastro in PVC le relative guaine.
Disporli in modo che non vengano a contatto con
componenti elettrici o metallici.
4. Per i collegamenti elettrici fra le unità non utilizzare
spezzoni di filo elettrico uniti lungo il percorso.
Utilizzare fili sufficientemente lunghi da coprire l'intero
percorso.
di 4 unità (A + B + C + D) Multi
Morsettiera (Cavo di collegamento)
Vite
Cavo di collegamento
Cavo di collegamento
(unità A)
Downloaded from AC-Manual.com Manuals
Downloaded from www.Manualslib.com
50 e 62 N•m (5.0 e 6.2 kgf•m)
33 e 42 N•m (3.3 e 4.2 kgf•m)
(Ø6.35 mm) 14 e 18 N•m (1.4 e 1.8 kgf•m)
14 e 18 N•m (1.4 e 1.8 kgf•m)
Utilizzare una chiave esagonale.
di 3 unità
di 4 unità multiplo
multiplo
3M26YAV-E 4M27YAV-E
220 – 240V
Monofase 50/60Hz
15.3 15.3
25 A (Tipo D
H07 RN-F o 245 IEC 66
(2.5 mm² o superiore)
Cavo di collegamento
(unità B) (unità D)
Cavo di collegamento
(unità C) alimentazione
manuals search engine
di 3 unità (A + B + C) Multi
Morsettiera (Cavo di collegamento)
Vite
Cavo di collegamento
Cavo di collegamento
(unità A)
AVVERTENZA
• Eventuali errori di esecuzione dei collegamenti elettrici
possono bruciare alcuni componenti elettrici.
• Per fissare il cavo di alimentazione, utilizzare nei
punti specificati le fascette in dotazione al prodotto.
4M27YACV-E
• Nello spelare i cavi, accertarsi di non danneggiare
né graffiare il conduttore o l'isolante interno del cavo
di alimentazione o di quelli di collegamento.
• Accertarsi di osservare le norme locali relative al
percorso dei cavi dall'unità esterna a quella interna
14.8
(sezione dei fili, metodo di collegamento, ecc.)
• Utilizzare cavi di alimentazione e di collegamento
della sezione e del tipo specificati, nonché i
)
dispositivi di protezione indicati.
Lunghezza di spelatura del cavo di
alimentazione e di quello di collegamento
L N
10
30
Cavo di alimentazione
AVVERTENZA
• Il fusibile installato (25 A Tipo D
usarsi per la linea di alimentazione di questo
condizionatore dell'aria.
• Qualora i collegamenti elettrici siano errati/
incompleti, possono verificarsi incendi o emissioni di
fumo.
• Preparare una sorgente di alimentazione dedicata al
condizionatore d'aria.
• Questo prodotto può essere collegato alla rete
elettrica.
Collegamento a una rete fissa:
La rete fissa deve comprendere un interruttore in
grado di scollegare tutti i poli, dotato di
separazione dei contatti pari o superiore a 3 mm.
Cavo di
33
(unità B)
Cavo di collegamento
(unità C)
10 10
1 2 3
10
40
30
Linea di terra elettrica Linea di terra elettrica
Cavo di collegamento
Cavo di
alimentazione
40
) deve
