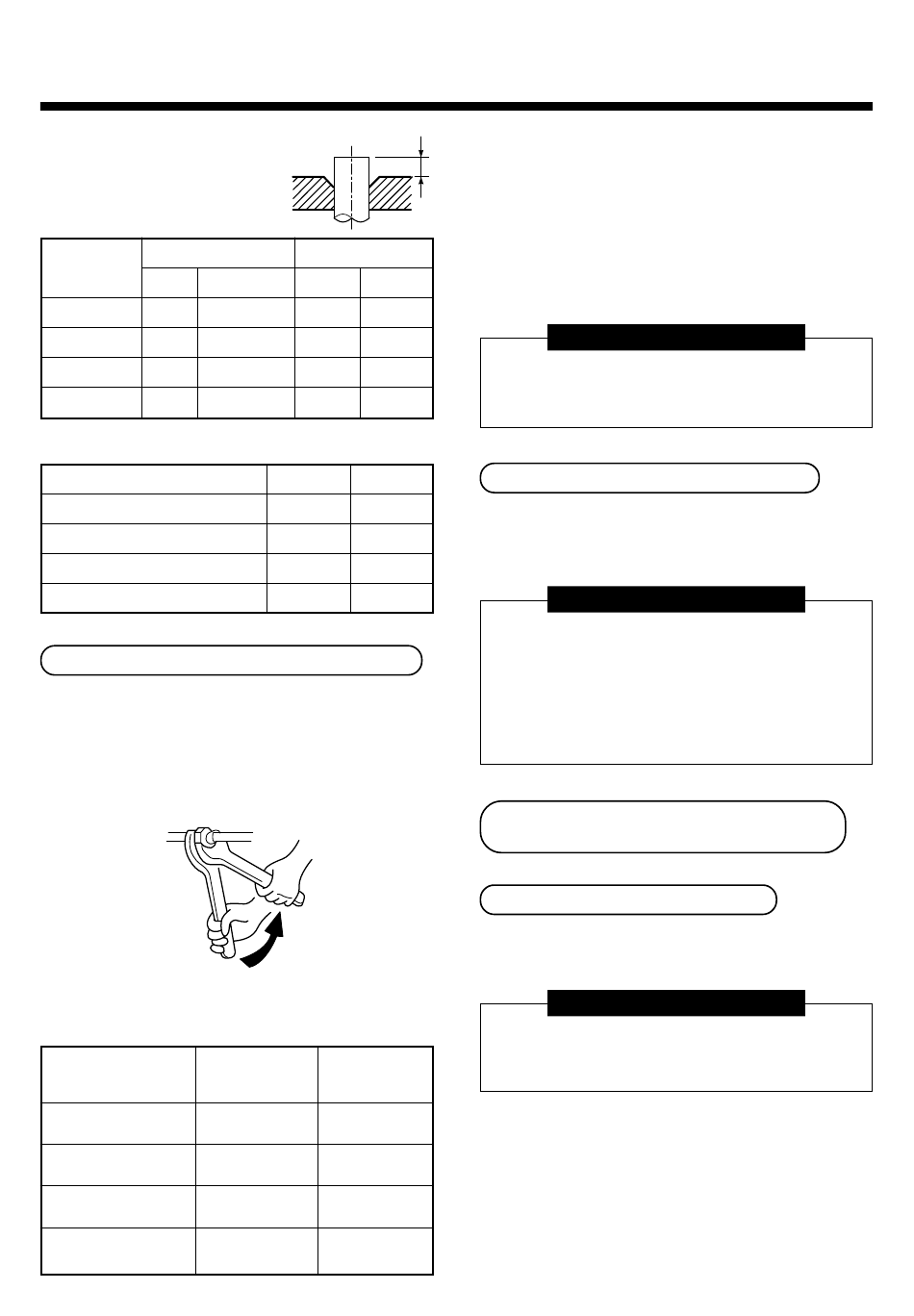

• Marge de projection de l'évasement :
B (Unité : mm)
Rigide (de type à clabot)
Outil pour le R410A
Diam. extérieur
du tuyau en cuivre
R410A
6.4 0 à 0.5 (Comme à gauche)
9.5 0 à 0.5 (Comme à gauche)
12.7 0 à 0.5 (Comme à gauche)
15.9 0 à 0.5 (Comme à gauche)
Impérial (de type à papillon)
Diam. extérieur du tuyau en cuivre
6.4
9.5
12.7
15.9
Raccordement du tuyau de réfrigérant
Raccordez tous les tuyaux de réfrigérant avec des
évasements.
• La pression atmosphérique et la pression du gaz
scellé sont égales le "pushu... " que vous entendez
lorsque vous retirez l'écrou évasé est normal.
• Assurez-vous d'utiliser une double clé pour raccorder
les tuyaux sur l'unité intérieure.
Exécution avec double clé
• Pour le couple de serrage, reportez-vous au tableau ci-
dessous.
Diamètre extérieur du
Couple de serrage
tuyau de raccordement
(mm)
Ø6.4
Ø9.5
Ø12.7
Ø15.9
Outil traditionnel
R22 R410A R22
1.0 à 1.5 0.5 à 1.0
1.0 à 1.5 0.5 à 1.0
1.0 à 1.5 0.5 à 1.0
1.0 à 1.5 0.5 à 1.0
R410A R22
1.5 à 2.0 1.0 à 1.5
1.5 à 2.0 1.0 à 1.5
2.0 à 2.5 1.5 à 2.0
2.0 à 2.5 1.5 à 2.0
Couple de
resserrage
(N•m)
(N•m)
11.8 13.7
(1.2 kgf•m) (1.4 kgf•m)
33.0 36.
(3.3 kgf•m) (3.6 kgf•m)
49.0 53.9
(5.0 kgf•m) (5.5 kgf•m)
68.0 78.4
(6.8 kgf•m) (8.0 kgf•m)
• Couple de serrage des raccords des tuyaux
B
évasés
La pression du R410A est plus élevée que celle du
R22, d'environ 1.6 fois. Par conséquent, à l'aide d'une
clé dynamométrique, serrez bien les sections de
raccordement des tuyaux évasés reliant les unités
intérieures et extérieures avec le couple de serrage
spécifié. Les raccordements incorrects provoqueront
non seulement une fuite de gaz , mais aussi un
dysfonctionnement du cycle de réfrigération.
CONDITIONS REQUISES
Si vous appliquez un couple de serrage excessif,
l'écrou risque de se brise, selon les conditions de
l'installation.
Test d'étanchéité/Purge d'air, etc.
Pour effectuer le test d'étanchéité, la purge d'air, la mise
à niveau du réfrigérant, le contrôle des fuites de gaz,
suives les instructions du Manuel de montage fourni
avec l'unité extérieure.
CONDITIONS REQUISES
Assurez-vous d'utiliser un tuyau de remplissage
uniquement pour le R410A.
Ne mettez pas sous tension tant que l'essai
d'étanchéité et le vide ne sont pas terminés. (Si vous
mettez sous tension, le PMV intégré est
complètement fermé et la durée d'achèvement du
vide s'allonge.
Ouvrez complètement les vannes de
l'unité extérieure
Vérification des fuites de gaz
A l'aide d'un détecteur de fuites ou d'eau savonneuse,
vérifiez si le gaz fuit ou non au niveau de la section de
raccordement des tuyaux ou du bouchon de la vanne.
CONDITIONS REQUISES
Utilisez un détecteur de fuites fabriqué
exclusivement pour les réfrigérants HFC (R410A,
R134A, etc.).
