3
INSTALLAZIONE DELL'UNITÀ INTERNA

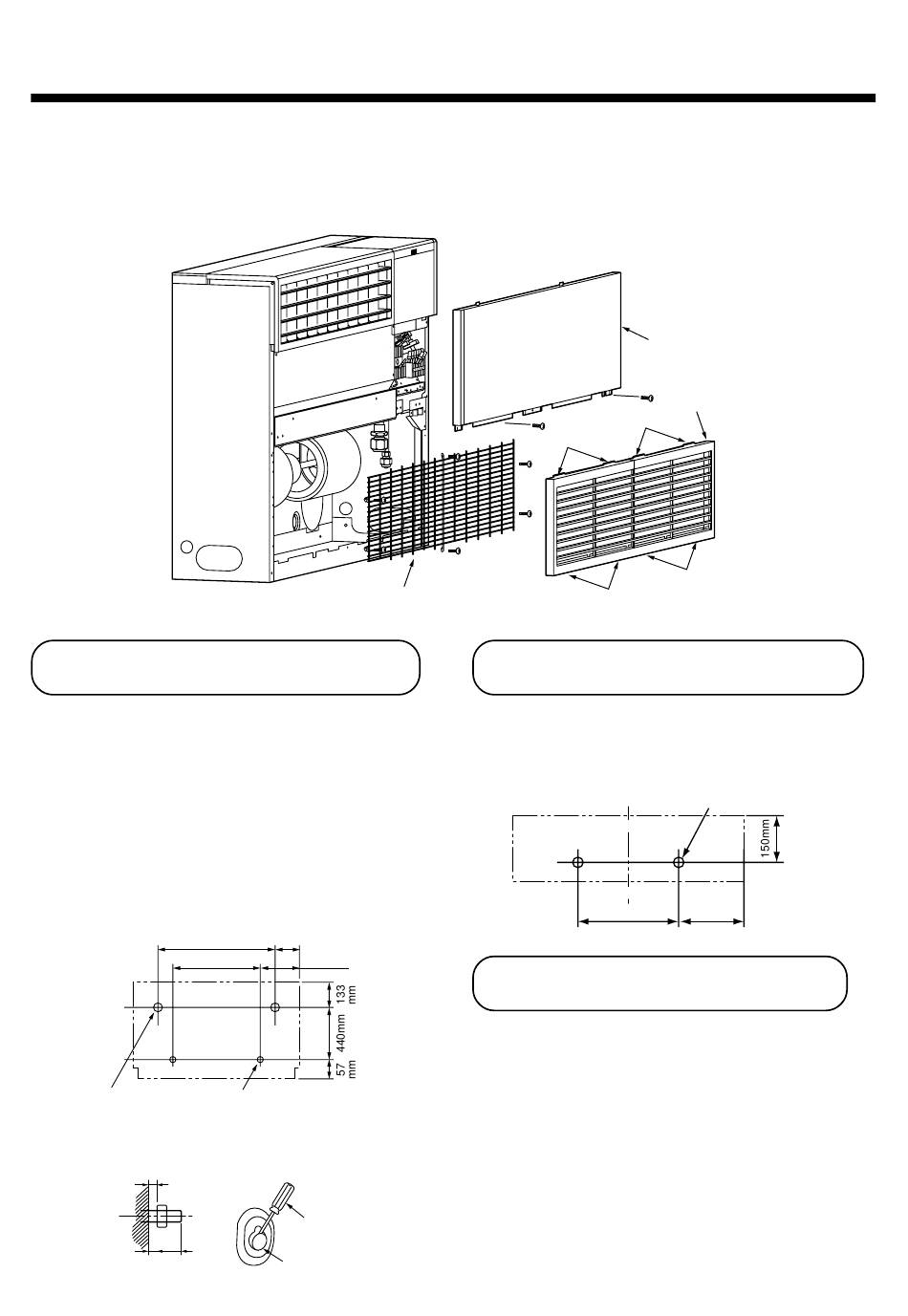

Come rimuovere il pannello prima della posa dei tubi e dei fili elettrici
1. Per la posa dei tubi, rimuovere la griglia di ingresso dell'aria (4 ganci in cima e 4 in fondo) e poi rimuovere la
protezione per la ventola (6 viti).
2. Per la posa del cablaggio, rimuovere il pannello anteriore (2 viti).
Nel caso di fissaggio dell'unità interna
al muro
Fissare l'unità interna al muro nel modo descritto di
seguito.
1. Facendo riferimento alla figura seguente, fissare al
muro i 4 bulloni di ancoraggio M8.
2. Come mostrato nella figura, montare prima i due
bulloni di ancoraggio superiori.
3. Con un cacciavite, ecc., aprire un foro di espulsione
sul retro dell'unità interna.
4. Appendere l'unità interna ai bulloni di ancoraggio.
5. Serrare i dadi e i due bulloni di ancoraggio inferiori.
700mm
520mm
Montare i due dadi
superiori, come mostrato
nella figura qui sotto.
Da 1 a 2 mm
MAX 15 mm
Protezione per la ventola
125mm
215mm
Dopo il montaggio dell unit ,
serrare i due dadi inferiori.
Cacciavite
Foro di
espulsione
Gancio
Gancio
Nel caso di fissaggio dell'unità interna
al pavimento
Per fissare l'unità interna al pavimento, far passare i due
bulloni di ancoraggio, in dotazione, sul pavimento
attraverso un foro nella piastra inferiore dell'unità interna
e poi serrarli e fissarli con i rispettivi dadi.
Bulloni di ancoraggio (due a sinistra e due a destra)
Lato posteriore
Lato anteriore
400mm
Installazione del pannello del soffitto
(in vendita a parte)
Per l'installazione del telecomando da collegare via cavo,
fare riferimento al manuale di installazione fornito con il
telecomando.
Per l'installazione del telecomando via radio, fare
riferimento al manuale di installazione fornito con il
telecomando.
• Non installare il telecomando in un luogo esposto alla
luce diretta del sole o accanto a un forno, ecc.
• Usare il telecomando, controllare che l'unità interna
riceva bene il segnale, dopo di che installare il
telecomando. (Tipo via radio)
• Installare il telecomando a 1 metro da apparecchi TV o
stereo. (Sia le immagini che l'audio potrebbero risultare
disturbati.) (Tipo via radio)
77
Pannello anteriore
Griglia di ingresso
dell'aria
Gancio
Gancio
275mm
