3
INSTALAÇÃO DA UNIDADE INTERIOR

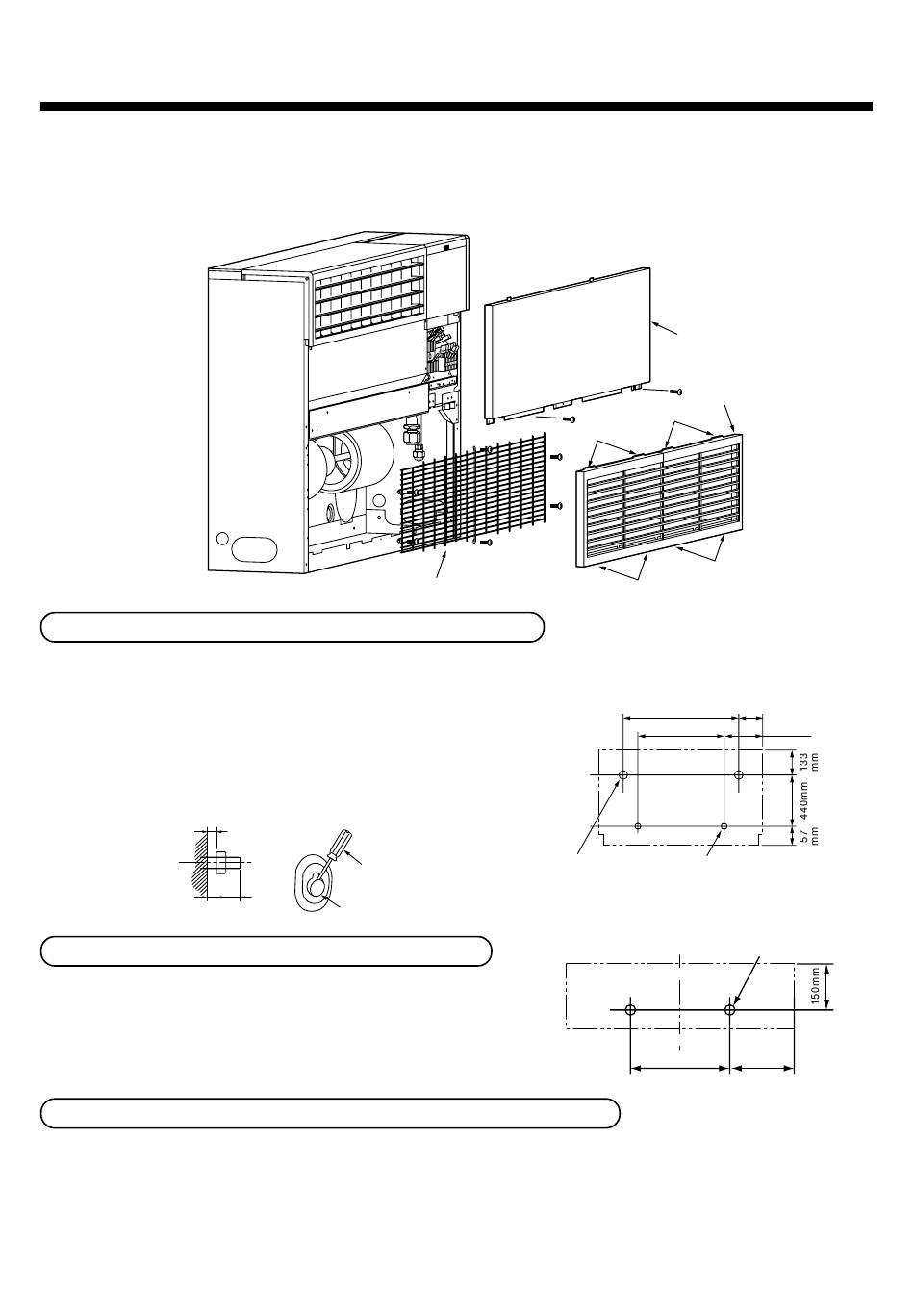

Como retirar o painel antes de instalar os tubos e os cabos de alimentação eléctrica
1. Retire a grelha de entrada de ar (4 ganchos no topo e base cada) e, a seguir, retire a protecção da ventoinha (6
parafusos) para instalação dos tubos.
2. Retire o painel frontal (2 parafusos) para instalação dos cabos de alimentação eléctrica
No caso de instalar a unidade interior numa parede
Instale uma unidade interior na parede de acordo com a descrição a seguir.
1. Consultando a figura a seguir, fixe quatros parafusos de ancoragem M8 à parede.
2. Conforme ilustrado na figura, fixe os parafusos exactamente
aos dois parafusos de ancoragem superiores.
3. Com uma chave de fendas, abra o orifício cego na parte
traseira da unidade interior.
4. Suspenda a unidade interior nos parafusos de ancoragem.
5. Aperte as porcas aos dois parafusos de ancoragem inferiores.
Máx. 15 mm
No caso de instalar a unidade interior no piso
Para instalar a unidade interior no piso, passe dois parafusos de
ancoragem no piso através de um parafuso da chapa inferior da
unidade interior e, a seguir, aperte e fixe com as porcas.
Instalação de controlador remoto (vendido separadamente)
Para montagem do controlador remoto com cabos, consulte o Manual de Instalação fornecido com o controlador remoto.
Para montagem do controlador remoto sem fios, consulte o Manual de Instalação fornecido com o controlador remoto.
• Não coloque o controlador remoto num local exposto directamente à luz solar ou perto de um forno, etc.
• Utilize o controlador remoto, verifique se a unidade interior recebe o sinal e, depois, instale o controlador remoto. (Tipo
sem cabos)
• Instale o controlador remoto 1 m afastado de dispositivos como um televisor ou aparelhagem sonora. (Poderá haver
perturbações da imagem ou do som reproduzido). (Tipo sem cabos)
Protecção da ventoinha
1 a 2 mm
Chave de fendas
Orifício cego
Gancho
Monte as duas porcas
superiores conforme
ilustrado a seguir.
Parafusos de ancoragem (dois à esquerda e direita)
125
Painel frontal
Grelha de
entrada de ar
Gancho
Gancho
Gancho
700mm
125mm
520mm
215mm
Aperte as duas porcas
inferiores depois de montar
a unidade.
Traseira
Frente
400mm
275mm
