INSTALLATION DE L'UNITE INTERIEURE

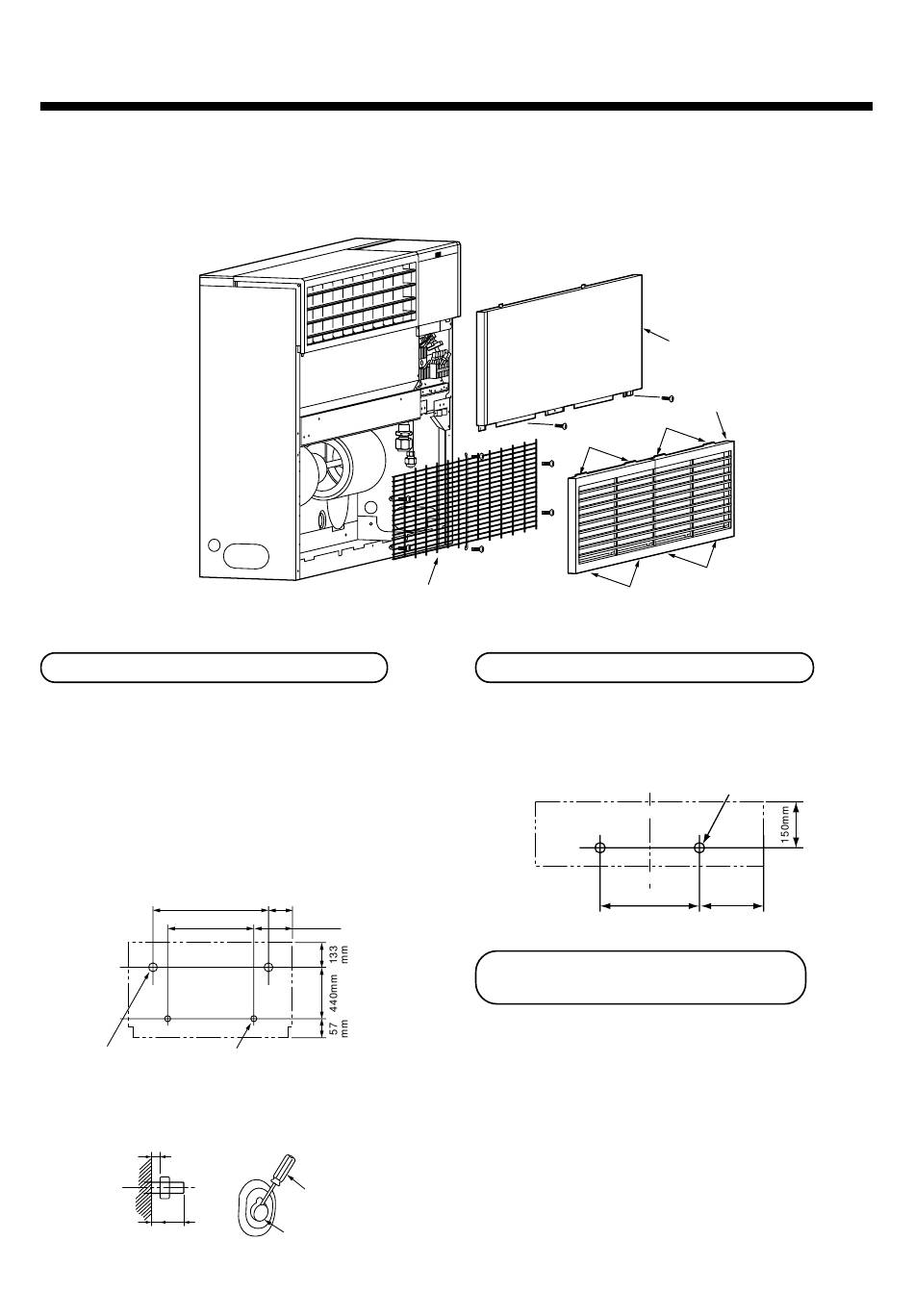

Comment démonter le panneau avant d'effectuer les travaux de plomberie et d'électricité
1. Démontez la grille d'aspiration de l'air (4 crochets en haut et en bas) puis la protection du ventilateur (6 vis) pour
effectuer les travaux de plomberie.
2. Démontez la façade (2 vis) pour effectuer les travaux d'électricité.
Pour fixer l'unité intérieure au mur
Fixez l'unité intérieure au mur de la façon suivante.
1. Consultez la figure suivante, fixez quatre boulons
d'ancrage M8 sur le mur.
2. Fixez délicatement les boulons de la façon indiquée
sur la figure sur les deux boulons d'ancrage.
3. Avec un tournevis, etc.. ouvrez le trou défonçable à
l'arrière de l'unité intérieure.
4. Fixez l'unité intérieure sur les boulons d'ancrage.
5. Serrez les écrous sur les boulons d'ancrage inférieurs.
700mm
520mm
Montez les deux écrous
supérieurs de la façon
indiquée par la figure
ci-dessous.
1 jusqu'à 2 mm
15 mm maxi
125mm
215mm
Serrez les deux écrous
inférieurs après avoir
monté l'unité.
Tournevis
Trou défonçable
Protection du ventilateur
Pour fixer l'unité intérieure au sol
Pour fixer l'unité intérieure au sol, passez deux boulons
d'ancrage fixés au sol à travers le trou de la plaque
inférieure de l'unité intérieure puis serrez et fixez avec les
écrous.
Boulons d'ancrage (deux à gauche et deux à droite)
Installation de la télécommande
(vendue séparément)
Pour l'installation de la télécommande avec fil, suivez le
Manuel d'installation fourni avec la télécommande.
Pour l'installation de la télécommande sans-fil, suivez le
Manuel d'installation fourni avec la télécommande.
• Ne placez pas la télécommande dans un endroit
exposé à la lumière directe du soleil, près d'un poêle,
etc.
• Actionnez la télécommande, contrôlez si l'unité
intérieure reçoit correctement le signal puis installez la
télécommande. (Type sans-fil)
• Installez la télécommande à 1 mètre des dispositifs
comme les postes de télé ou les chaînes stéréo.
(Risque de recevoir des images brouillées ou des
bruits parasites) (Type sans-fil)
29
Panneau avant
Grille d'aspiration
de l'air
Crochet
Crochet
Crochet
Crochet
Arrière
AVANT
400mm 275mm
