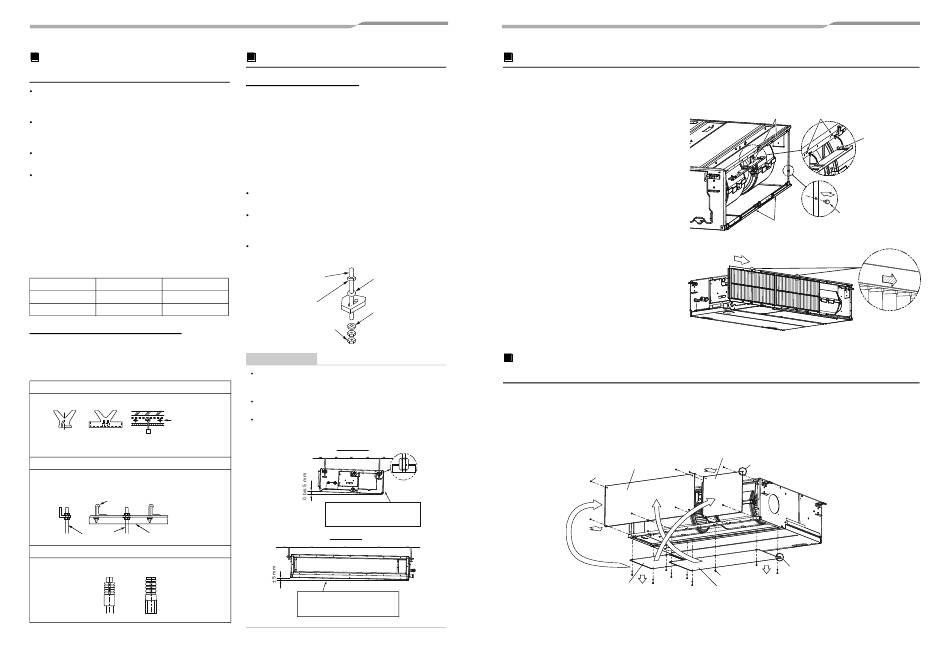

Installation der
Aufhängebolzen
Berücksichtigen Sie beim Montageort und der
Ausrichtung des Raumgeräts die Verrohrung/
Verkabelung nach der Montage.
Nachdem Sie den Platz für die Geräteinstallation
festgelegt haben, installieren Sie die
Aufhängebolzen.
Die Aufhängebolzenabstände sind in der
Geräteansicht angegeben.
Wenn eine Decke bereits vorhanden ist, führen Sie
Kondensatleitung, Kältemittelleitung,
Steuerungskabel und Fernbedienungskabel an ihre
jeweiligen Anschlussorte, bevor Sie das Raumgerät
aufhängen.
Bereiten Sie Aufhängebolzen, Unterlegscheiben und
Muttern (diese sind nicht im Lieferumfang enthalten)
für den Einbau des Innengeräts vor.
Aufhängebolzen
M10 oder W3/8
4 Stück
Mutter
M10 oder W3/8
12 Stück
Unterlegscheibe
M10
8 Stück
Installation der Aufhängebolzen
Verwenden Sie M10 Aufhängebolzen (4 Stück,
bauseits bereitgestellt).
Montieren Sie die Bolzen mit dem in der unten
stehenden Zeichnung angegebenen Abstand.
Neue Betonplatten
Montieren Sie die Bolzen mit Einsätzen oder Ankern.
Armierung
Ankerbolzen
(Schiebeeinsatz) (Aufhängebolzen)
(Hängebo-
ckeinsatz)
Stahlkonstruktion
Verwenden Sie vorhandene Winkeleisen oder montieren
Sie neue.
Aufhängebolzen
Stützwinkel
Aufhängebolzen
Bestehende Betonplatten
Verwenden Sie Lochverankerungen, Dübel oder Bolzen.
17-DE
Installation des Innengeräts
Vorbereitung der Decke
Decken sind je nach Gebäudebauweise
unterschiedlich beschaffen.
Erkundigen Sie sich beim Bauunternehmer oder
Innenausstatter.
Wenn eine Deckenverschalung vorhanden ist und
abgenommen wird, ist wichtig, dass das Tragwerk (der
Rahmen) verstärkt wird und die Waagerechte der
Decke erhalten bleibt, damit die Verschalung später
nicht vibriert.
Bauen Sie die Muttern und die flachen M10-
Unterlegscheiben auf den Aufhängebolzen.
Setzen Sie Unterlegscheiben oben und unten an die
Aufhängebefestigung des Innengeräts und hängen
Sie das Gerät auf.
Richten Sie die Raumeinheit mit einer Wasserwaage
aus. (Horizontalgrad: Innerhalb 5 mm)
Aufhängebolzen
Unterlegscheibe,
(W3/8 oder M10)
flach M10
Mutter
(W3/8 oder M10)
Unterlegscheibe,
flach M10
Mutter
(W3/8 oder M10)
ANFORDERUNG
Hängen Sie das Gerät waagerecht auf.
Wenn das Gerät schief hängt, kann Kondensat
auslaufen.
Beachten Sie beim Einbau des Geräts die Maße in der
Abbildung unten.
Prüfen Sie mit einer Wasserwaage, ob das Gerät
waagerecht aufgehängt ist.
Frontansicht
Kondensatanschlussseite und
Gegenseite sollen innerhalb
von 5 mm gerade sein.
Seitenansicht
Installieren Sie die Lufteintrittseite
und Luftaustrittseite innerhalb von
5 mm.
– 9 –
Montieren von Filterschienen und Filtern
1
Montieren Sie die Filterschiene so, dass die Haken in die entsprechenden Öffnungen passen.
(Beachten Sie, dass die oberen und unteren Filterschienen nicht identisch sind.)
2
Montieren Sie den Filteranschlag.
* Beim Montieren der Schienen drücken Sie
diese ein, bis die 3 Verriegelungen hörbar
einrasten.
3
Schieben und drücken Sie die Filter bis
zum Anschlag ein.
* Setzen Sie die Filter in Richtung der auf den
Filtern eingestanzten Pfeilmarkierungen, wie
in der Abbildung gezeigt, ein. (2 Filter sind
identisch)
Änderung von rückwärtigem Lufteinlass auf unterseitigen
Lufteinlass
1
Entfernen Sie die Filter an der Rückseite des Geräts.
2
Entfernen Sie die Abdeckung der Ansaugplatte an der Unterseite und schrauben Sie diese an der
Rückseite des Geräts an.
3
Montieren Sie die mitgelieferte Schiene an der Unterseite und setzen dann den Filter an.
Abdeckung der Ansaugplatte
Schraube
Abdeckung der Ansaugplatte
Rechteckige Löcher
Obere Filterschiene
Setzen Sie diesen
Haken in das
rechteckige Loch.
Filteranschlag (Zubehör)
Untere Filterschiene
Abdeckung der Ansaugplatte
Hakeneingriff
Hakeneingriff
Schraube
Abdeckung der Ansaugplatte
