Installation/Montage
Falls diese Umgebungsbedingungen nicht eingehalten
werden können, halten Sie Rücksprache mit Danfoss.
5.4 Vorbereitungen für die Installation
Folgende Vorbereitungen müssen getroffen werden, um
den Servomotor sicher und effizient montieren zu können.
•
Halten Sie die passende Befestigungsmöglichkeit
bereit. Die Befestigungsmöglichkeit entspricht
Ausführung, Gewicht und Drehmoment des
Servomotors.
•
Legen Sie vor dem Befestigen des Servomotors
die Flanschfläche plan auf. Unzureichende
Ausrichtung verkürzt die Lebensdauer der Lager
und der Übertragungselemente und vermindert
die Wärmeabfuhr.
•
Bauen Sie Kupplungen und andere Übertragungs-
elemente nur nach Vorschrift an.
•
Sehen Sie Berührschutz vor, wenn im Betrieb mit
heißen Oberflächen (100 °C) zu rechnen ist.
5.5 Mechanische Installation
5.5.1 Einbau-, Platzverhältnisse
Neben seiner eigenen Größe benötigt der Servomotor nur
Platz für das Hybridkabel.
Der Abmessungsbedarf für die Installation ist vom
verwendeten Werkzeug abhängig.

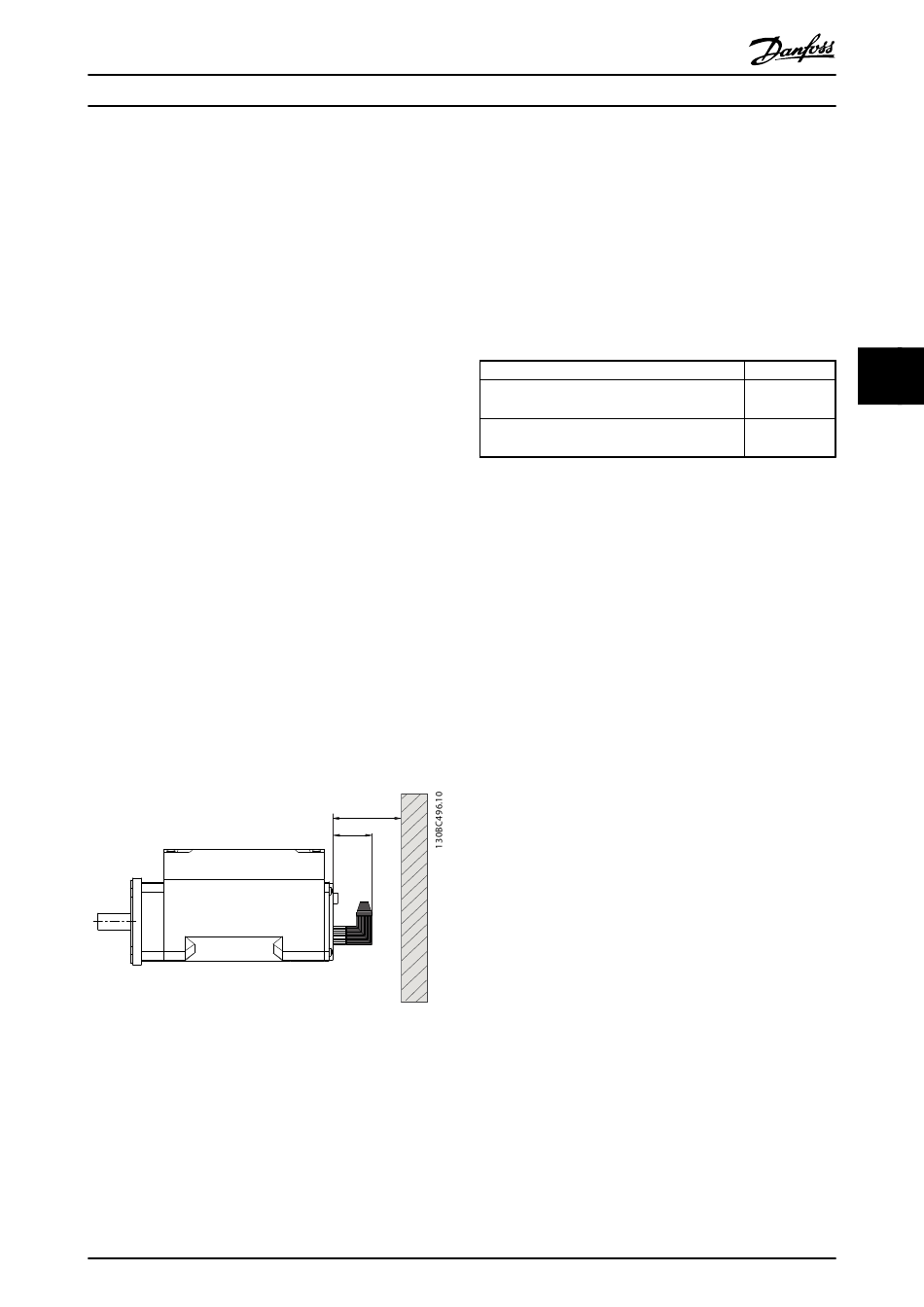

Abbildung 5.2 Erforderliche Platzverhältnisse
5.5.2 Montagehilfen und benötigtes
Werkzeug
Für die Montage benötigen Sie für die Befestigungs-
schrauben passendes Werkzeug. Die
Befestigungsschrauben sind nicht im Lieferumfang des
Servomotors enthalten.
®
VLT
ISD 410 Servomotor Produkthandbuch
Für den Anschluss der Hybridkabel liefert Danfoss mit
jedem Motor einen speziell entwickelten Schlüssel mit.
Mithilfe dieses Schlüssels können Sie die Hybridkabel
schnell und ordnungsgemäß festziehen.
5.5.3 Anzugsmomente
Die Anzugsmomente für die Befestigungsschrauben finden
Sie in Tabelle 5.1. Befestigungsschrauben immer
gleichmäßig über Kreuz anziehen.
Schraubenart
M8, Normgewinde, Festigkeitsklasse 8.8 oder
höher
M8 x 1, Feingewinde, Festigkeitsklasse 8.8 oder
höher
Tabelle 5.1 Anzugsdrehmomente
5.5.4 Montageanleitung
Befestigung
Halten Sie die nachfolgende Montageanleitung ein, damit
Sie den Servomotor sicher und effizient montieren können.
min. 80 mm
50 mm
Kraftübertragung
Die Kupplung an den angetriebenen Maschinensatz erfolgt
über einen handelsüblichen Spannsatz.
HINWEIS
Die Welle darf nicht bearbeitet werden.
Wenn die Welle nicht zu Ihrer Kupplungs-Applikation passt,
darf der Servomotor nicht verwendet werden.
®
MG75D103 - VLT
is a registered Danfoss trademark
•
Beachten Sie die Gegenfläche für die Befestigung.
-
Diese muss ausreichend wärmeab-
führend sein; eine unlackierte
Oberfläche wird empfohlen.
•
Entfernen Sie die Wellenschutzkappe.
•
Befestigen Sie den Servomotor mit 4 Schrauben
über die 4 dafür vorgesehenen Bohrungen am
Maschinensatz.
-
Verwenden Sie zur Befestigung des
Motors immer die vorgesehenen
Bohrungen am Montageflansch.
-
Die Bohrungen dürfen nicht verändert
werden.
-
Verwenden Sie immer alle 4 Befesti-
gungsmöglichkeiten. Wenn weniger
benutzt werden, ist mit ungleich-
mäßigem Lauf zu rechnen.
5
5
Anzugsmoment
23–25 Nm
25–27 Nm
25
