6.4 Analoge Ausgänge
Analogausgang
P 0129
OFF(0)
P 0130
NACT(1)
actual value
TACT(2)
IRMS(3)
ISA0X(4)

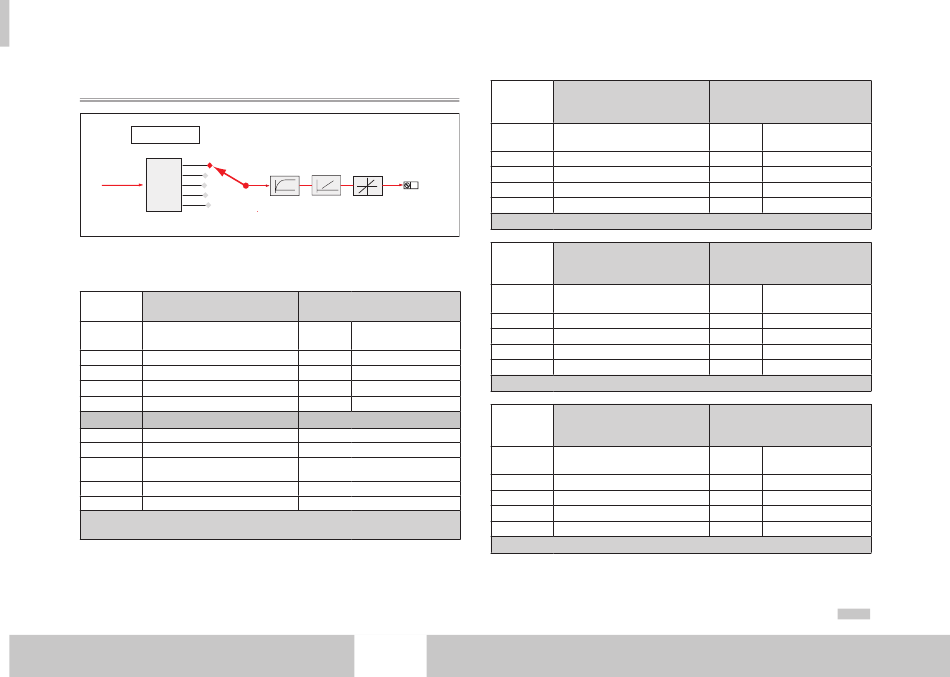

Abb. 6.4-1: Selektor für die analogen Ausgänge
P 0129
Function of analog output
P 0130
OSA00/01
Wertebe-
OFF - ISA00
reich
OFF - ISA01
WE
OFF
Einheit
Lesen
1
Schreiben
1
Wert
Einstellung
(0)
OFF
(1)
NACT
(2)
TACT
(3)
IRMS
(4)
ISA00
Funktionsselektor der analogen Ausgänge OSA00 / 01: Anzeigewert des Sollwertes
entspricht immer einer Ausgabe von 0 - 10 V.
moog
Filter
Scale
Offset
OSA00
OSA01
P 0133
P 0132
P 0131
Index 0/1
Index 0/1
Index 0/1
MPRO_INPUT_FS_OSA00/01
Datentyp
uint16
Mapping
nein
Funktion
nicht aktiviert
Ausgabe der aktuellen Drehzahl
Ausgabe des aktuellen Drehmoments, bzw.
der aktuellen Kraft
Ausgabe des aktuellen Effektivstroms
Ausgabe des aktuellen Wertes von ISA00/01
[
]
Kap.6
P 0131
Voltage offset for
Index
analog output OSA00/01
00 - 01
Wertebe-
-10 bis 10
reich
WE
0
Einheit
V
Lesen
1
Schreiben
1
Einstellung eines Spannungsoffsets
P 0132
Scale factor for
Index
analog output OSA00/01
00 - 01
Wertebe-
-3,4E+38 bis 3,4E+38
reich
WE
1
Einheit
V/DIM
Lesen
1
Schreiben
1
Skalierung des analogen Ausganges
P 0133
Filter times for
Index
analog output OSA00/01
00 - 01
Wertebe-
0 - 65
reich
WE
0
Einheit
ms
Lesen
1
Schreiben
1
Filterzeit für den analogen Ausgang
MPRO_OUTPUT_OSA00/01_Offset
Datentyp
float32
Mapping
nein
MPRO_OUTPUT_OSA00/01_Scale
Datentyp
float32
Mapping
nein
MPRO_OUTPUT_OSA00/01_Filter
Datentyp
float32
Mapping
nein
