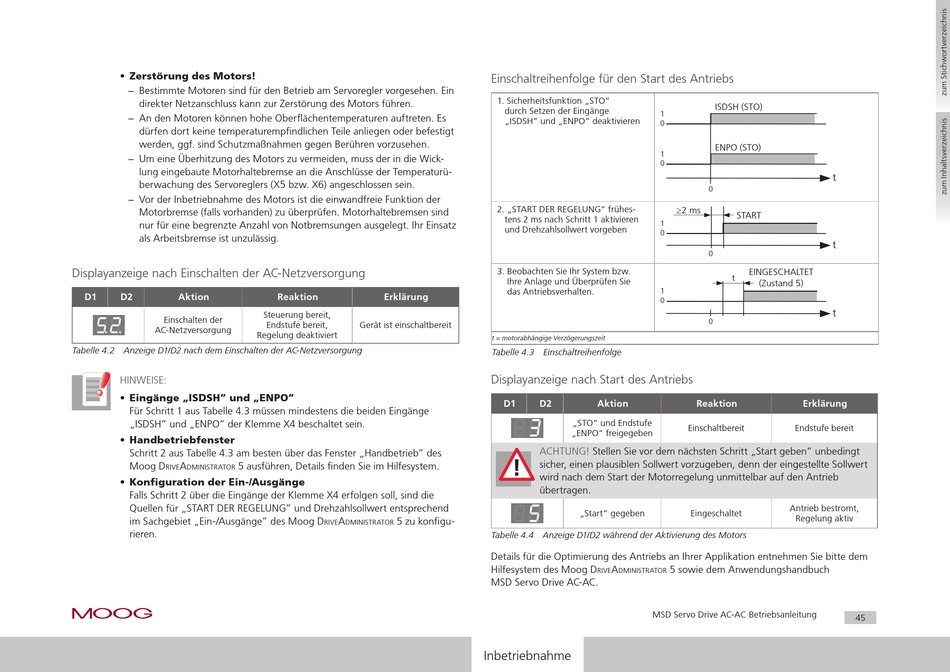

• Zerstörung des Motors!
− Bestimmte Motoren sind für den Betrieb am Servoregler vorge sehen. Ein
direkter Netzanschluss kann zur Zerstörung des Motors führen.
− An den Motoren können hohe Oberflächentemperaturen auf treten. Es
dürfen dort keine temperaturempfindlichen Teile anliegen oder befestigt
werden, ggf. sind Schutzmaßnahmen gegen Berühren vorzusehen.
− um eine Überhitzung des Motors zu vermeiden, muss der in die Wick-
lung eingebaute Motorhaltebremse an die Anschlüsse der Temperaturü-
berwachung des Servoreglers (X5 bzw. X6) angeschlossen sein.
− Vor der Inbetriebnahme des Motors ist die einwandfreie Funktion der
Motorbremse (falls vorhanden) zu überprüfen. Motorhaltebremsen sind
nur für eine begrenzte Anzahl von Notbremsungen ausgelegt. Ihr Einsatz
als Arbeitsbremse ist unzulässig.
Displayanzeige nach Einschalten der AC-Netzversorgung
D1
D2
Aktion
Einschalten der
AC-Netzversorgung
Tabelle 4.2 Anzeige D1/D2 nach dem Einschalten der AC-Netzversorgung
HINWEISE:
• Eingänge „ISDSH" und „ENPO"
Für Schritt 1 aus Tabelle 4.3 müssen mindestens die beiden Eingänge
„ISDSH" und „ENPO" der Klemme X4 beschaltet sein.
• Handbetriebfenster
Schritt 2 aus Tabelle 4.3 am besten über das Fenster „Handbetrieb" des
Moog D
A
5 ausführen, Details finden Sie im Hilfesystem.
rive
DministrAtor
• Konfiguration der Ein-/Ausgänge
Falls Schritt 2 über die Eingänge der Klemme X4 erfolgen soll, sind die
Quellen für „START DER REGELuNG" und Drehzahlsollwert entsprechend
im Sachgebiet „Ein-/Ausgänge" des Moog D
rieren.
moog
Id.-Nr.: CA65642-002 Stand: 03/2012
Reaktion
Erklärung
Steuerung bereit,
Endstufe bereit,
Gerät ist einschaltbereit
Regelung deaktiviert
A
5 zu konfigu-
rive
DministrAtor
Einschaltreihenfolge für den Start des Antriebs
1. Sicherheitsfunktion „STO"
durch Setzen der Eingänge
„ISDSH" und „ENPO" deaktivieren
2. „START DER REGELuNG" frühes-
tens 2 ms nach Schritt 1 aktivieren
und Drehzahlsollwert vorgeben
3. Beobachten Sie Ihr System bzw.
Ihre Anlage und Überprüfen Sie
das Antriebsverhalten.
t = motorabhängige Verzögerungszeit
Tabelle 4.3 Einschaltreihenfolge
Displayanzeige nach Start des Antriebs
D1
D2
Aktion
„STO" und Endstufe
„ENPO" freigegeben
ACHTuNG!
Stellen Sie vor dem nächsten Schritt „Start geben" unbedingt
!
sicher, einen plausiblen Sollwert vorzugeben, denn der eingestellte Sollwert
wird nach dem Start der Motorregelung unmittelbar auf den Antrieb
übertragen.
„Start" gegeben
Tabelle 4.4 Anzeige D1/D2 während der Aktivierung des Motors
Details für die Optimierung des Antriebs an Ihrer Applikation entnehmen Sie bitte dem
Hilfesystem des Moog D
A
rive
DministrAtor
MSD Servo Drive AC-AC.
MSD Servo Drive AC-AC Betriebsanleitung
[
]
Inbetriebnahme
ISDSH (STO)
1
0
ENPO (STO)
1
0
t
0
≥2 ms
START
1
0
t
0
EINGESCHALTET
t
(Zustand 5)
1
0
t
0
Reaktion
Erklärung
Einschaltbereit
Endstufe bereit
Antrieb bestromt,
Eingeschaltet
Regelung aktiv
5 sowie dem Anwendungshandbuch
