Schutzfeld, In Diesem Dokument Rot Dargestellt; Referenzkonturfeld, In Diesem Dokument Blaugrün Dargestellt - Sick Microscan3 Betriebsanleitung

3
PRODUKTBESCHREIBUNG
20 B E T R I E B S A N L E I T U N G | microScan3 – EFI-pro

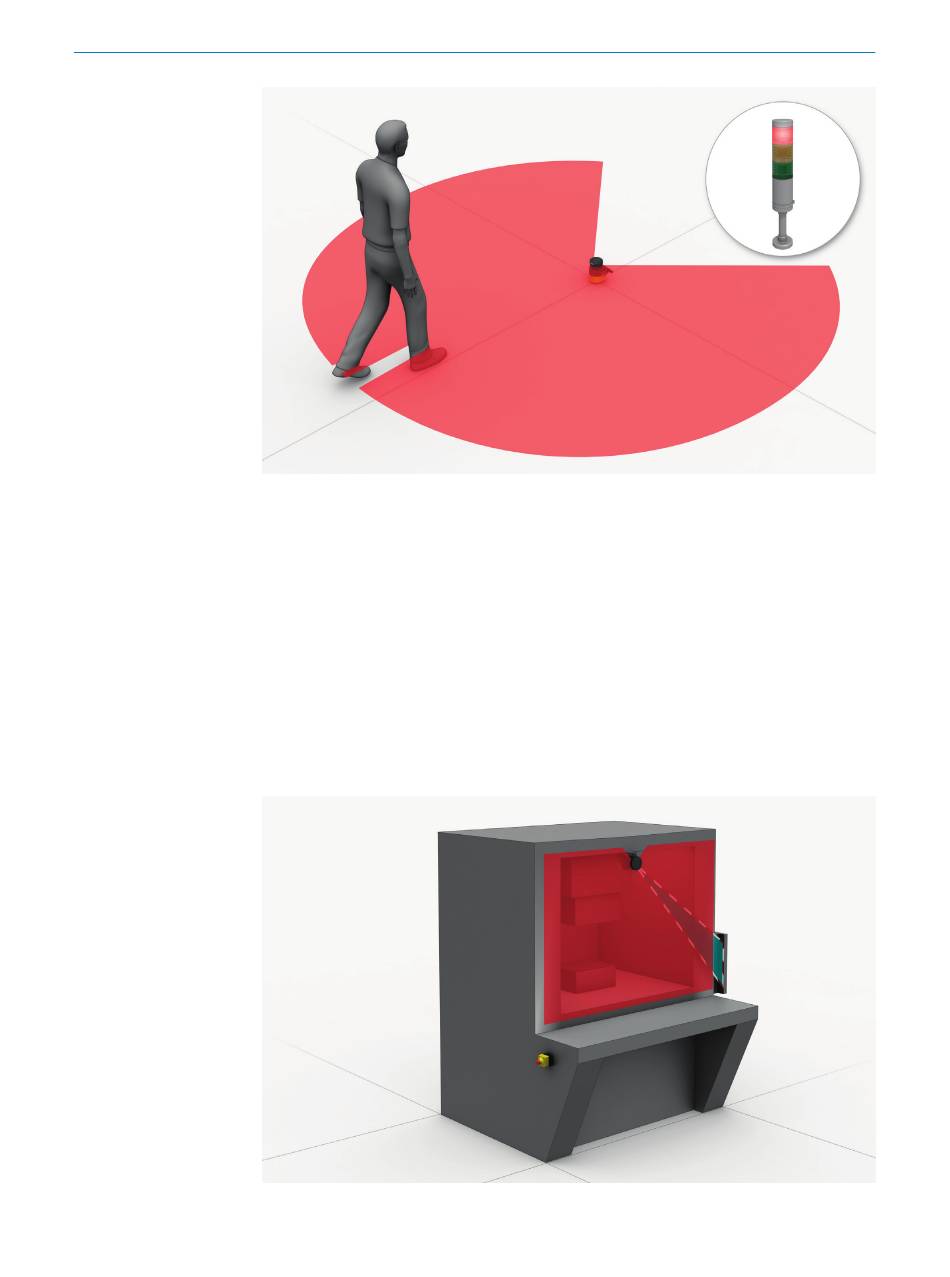

Abbildung 6: Schutzfeld, in diesem Dokument rot dargestellt
Referenzkonturfeld
Das Referenzkonturfeld überwacht eine Kontur der Umgebung. Der Sicherheitslaser‐
scanner schaltet alle Sicherheitsausgänge in den AUS-Zustand, wenn eine Kontur nicht
den eingestellten Vorgaben entspricht, weil z. B. die Montagesituation des Sicherheits‐
laserscanners verändert wurde.
Nationale und internationale Normen fordern oder empfehlen, dass eine Referenzkon‐
tur überwacht wird, wenn der Sicherheitslaserscanner im Vertikalbetrieb zur Gefahrstel‐
lenabsicherung oder zur Zugangsabsicherung eingesetzt wird.
Das Referenzkonturfeld erkennt unbeabsichtigte und beabsichtigte Änderungen der
Position oder Ausrichtung des Sicherheitslaserscanners. Unbeabsichtigte Änderungen
können z. B. durch Vibrationen entstehen. Beabsichtigte Änderungen sind z. B. gezielte
Manipulationen, um die Funktion des Sicherheitslaserscanners außer Kraft zu setzen.
Abbildung 7: Referenzkonturfeld, in diesem Dokument blaugrün dargestellt
