3
PRODUKTBESCHREIBUNG
20 B E T R I E B S A N L E I T U N G | microScan3 – EFI-pro

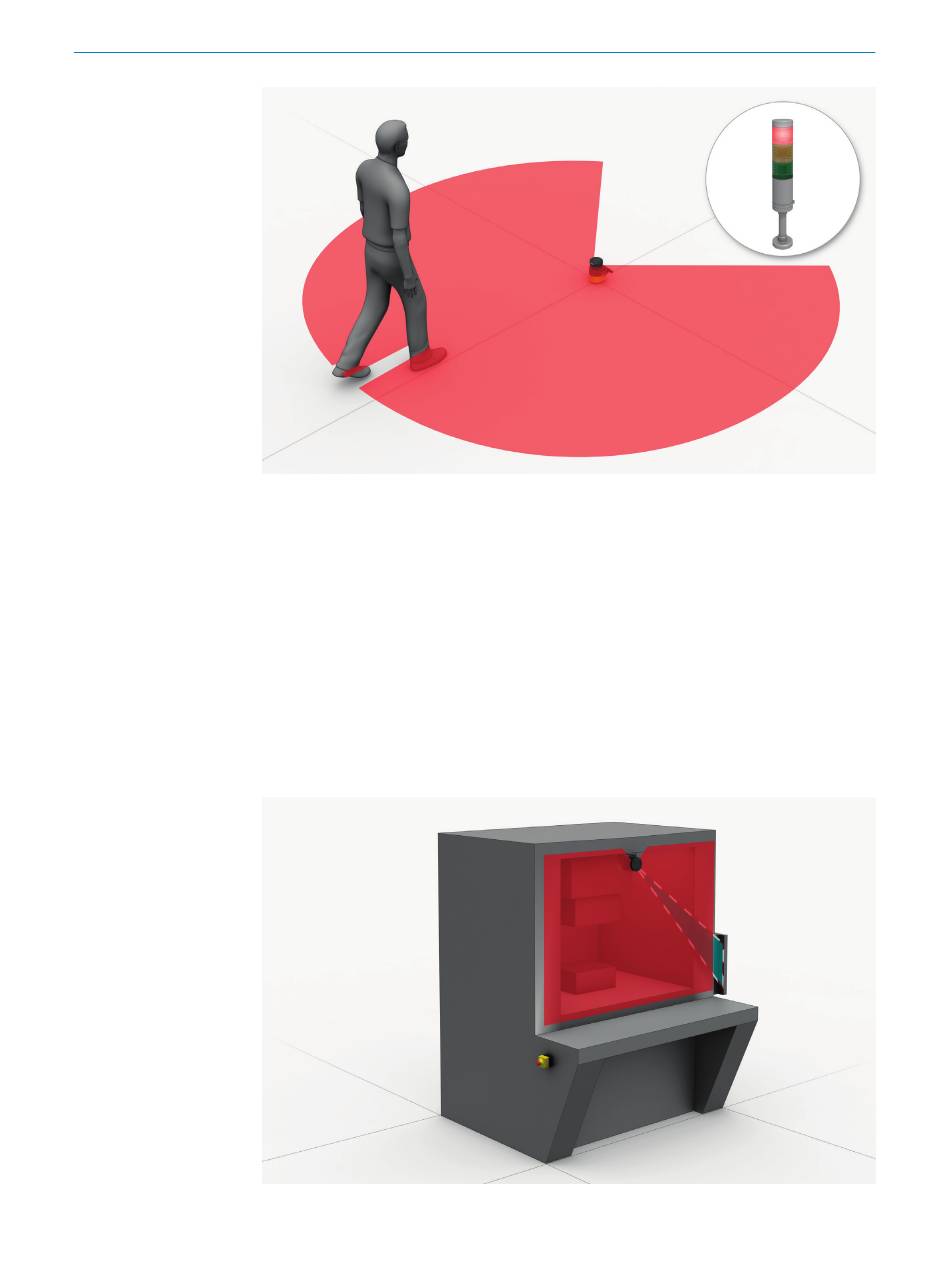

Abbildung 6: Schutzfeld, in diesem Dokument rot dargestellt
Referenzkonturfeld
Das Referenzkonturfeld überwacht eine Kontur der Umgebung. Der Sicherheits-Laser‐
scanner schaltet alle Sicherheitsausgänge in den AUS-Zustand, wenn eine Kontur nicht
den eingestellten Vorgaben entspricht, weil z. B. die Montagesituation des Sicherheits-
Laserscanners verändert wurde.
Nationale und internationale Normen fordern oder empfehlen, dass eine Referenzkon‐
tur überwacht wird, wenn der Sicherheits-Laserscanner im Vertikalbetrieb zur Gefahr‐
stellenabsicherung oder zur Zugangsabsicherung eingesetzt wird.
Das Referenzkonturfeld erkennt unbeabsichtigte und beabsichtigte Änderungen der
Position oder Ausrichtung des Sicherheits-Laserscanners. Unbeabsichtigte Änderungen
können z. B. durch Vibrationen entstehen. Beabsichtigte Änderungen sind z. B. gezielte
Manipulationen, um die Funktion des Sicherheits-Laserscanners außer Kraft zu setzen.
Abbildung 7: Referenzkonturfeld, in diesem Dokument blaugrün dargestellt
