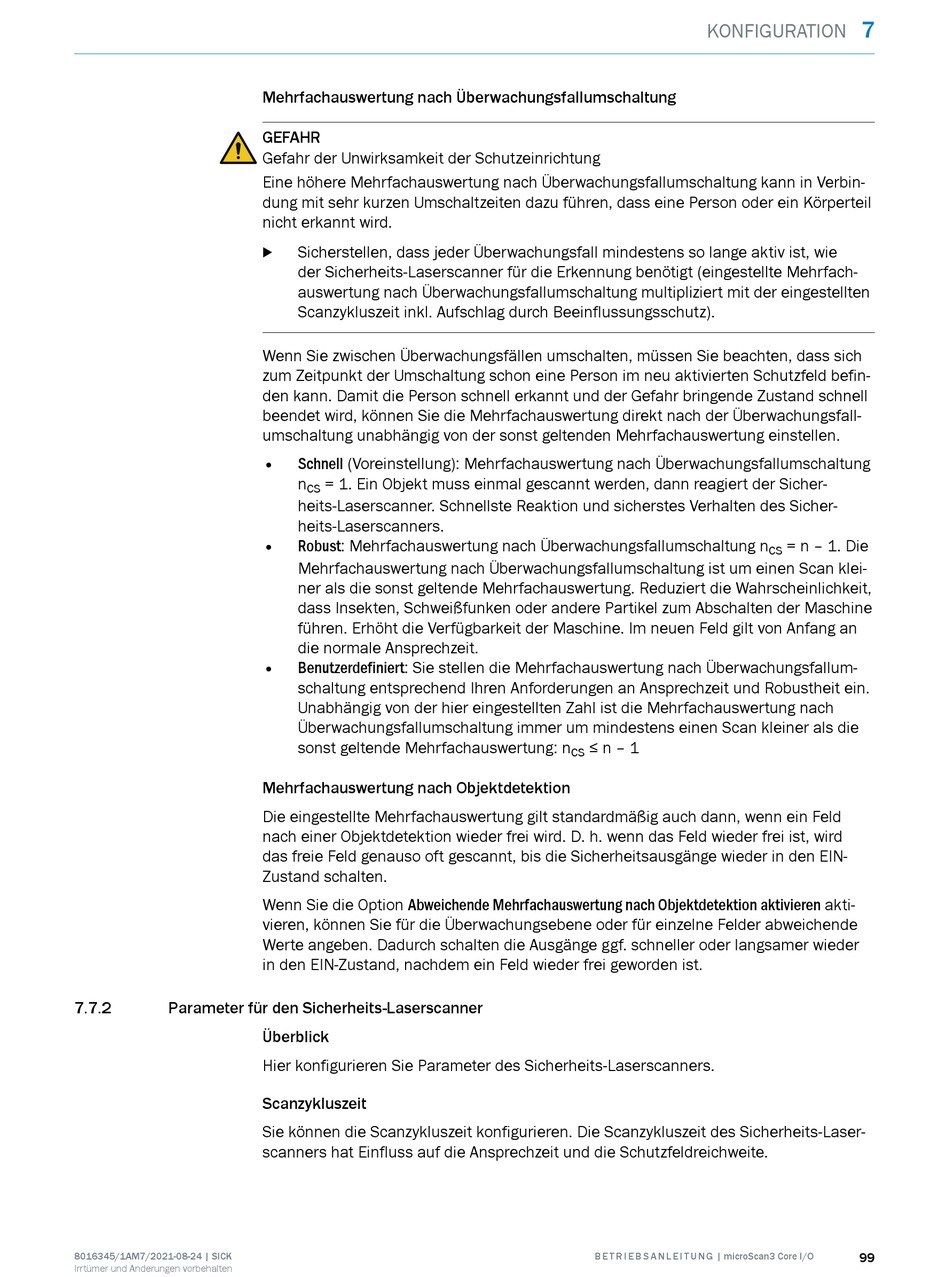

7.7.2 Parameter für den Sicherheits-Laserscanner
8016345/1AM7/2021-08-24 | SICK
Irrtümer und Änderungen vorbehalten
Mehrfachauswertung nach Überwachungsfallumschaltung
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Eine höhere Mehrfachauswertung nach Überwachungsfallumschaltung kann in Verbin‐
dung mit sehr kurzen Umschaltzeiten dazu führen, dass eine Person oder ein Körperteil
nicht erkannt wird.
Sicherstellen, dass jeder Überwachungsfall mindestens so lange aktiv ist, wie
b
der Sicherheits-Laserscanner für die Erkennung benötigt (eingestellte Mehrfach‐
auswertung nach Überwachungsfallumschaltung multipliziert mit der eingestellten
Scanzykluszeit inkl. Aufschlag durch Beeinflussungsschutz).
Wenn Sie zwischen Überwachungsfällen umschalten, müssen Sie beachten, dass sich
zum Zeitpunkt der Umschaltung schon eine Person im neu aktivierten Schutzfeld befin‐
den kann. Damit die Person schnell erkannt und der Gefahr bringende Zustand schnell
beendet wird, können Sie die Mehrfachauswertung direkt nach der Überwachungsfall‐
umschaltung unabhängig von der sonst geltenden Mehrfachauswertung einstellen.
• Schnell (Voreinstellung): Mehrfachauswertung nach Überwachungsfallumschaltung
n = 1. Ein Objekt muss einmal gescannt werden, dann reagiert der Sicher‐
CS
heits-Laserscanner. Schnellste Reaktion und sicherstes Verhalten des Sicher‐
heits-Laserscanners.
• Robust: Mehrfachauswertung nach Überwachungsfallumschaltung n
Mehrfachauswertung nach Überwachungsfallumschaltung ist um einen Scan klei‐
ner als die sonst geltende Mehrfachauswertung. Reduziert die Wahrscheinlichkeit,
dass Insekten, Schweißfunken oder andere Partikel zum Abschalten der Maschine
führen. Erhöht die Verfügbarkeit der Maschine. Im neuen Feld gilt von Anfang an
die normale Ansprechzeit.
• Benutzerdefiniert: Sie stellen die Mehrfachauswertung nach Überwachungsfallum‐
schaltung entsprechend Ihren Anforderungen an Ansprechzeit und Robustheit ein.
Unabhängig von der hier eingestellten Zahl ist die Mehrfachauswertung nach
Überwachungsfallumschaltung immer um mindestens einen Scan kleiner als die
sonst geltende Mehrfachauswertung: n
Mehrfachauswertung nach Objektdetektion
Die eingestellte Mehrfachauswertung gilt standardmäßig auch dann, wenn ein Feld
nach einer Objektdetektion wieder frei wird. D. h. wenn das Feld wieder frei ist, wird
das freie Feld genauso oft gescannt, bis die Sicherheitsausgänge wieder in den EIN-
Zustand schalten.
Wenn Sie die Option Abweichende Mehrfachauswertung nach Objektdetektion aktivieren akti‐
vieren, können Sie für die Überwachungsebene oder für einzelne Felder abweichende
Werte angeben. Dadurch schalten die Ausgänge ggf. schneller oder langsamer wieder
in den EIN-Zustand, nachdem ein Feld wieder frei geworden ist.
Überblick
Hier konfigurieren Sie Parameter des Sicherheits-Laserscanners.
Scanzykluszeit
Sie können die Scanzykluszeit konfigurieren. Die Scanzykluszeit des Sicherheits-Laser‐
scanners hat Einfluss auf die Ansprechzeit und die Schutzfeldreichweite.
KONFIGURATION
≤ n – 1
CS
