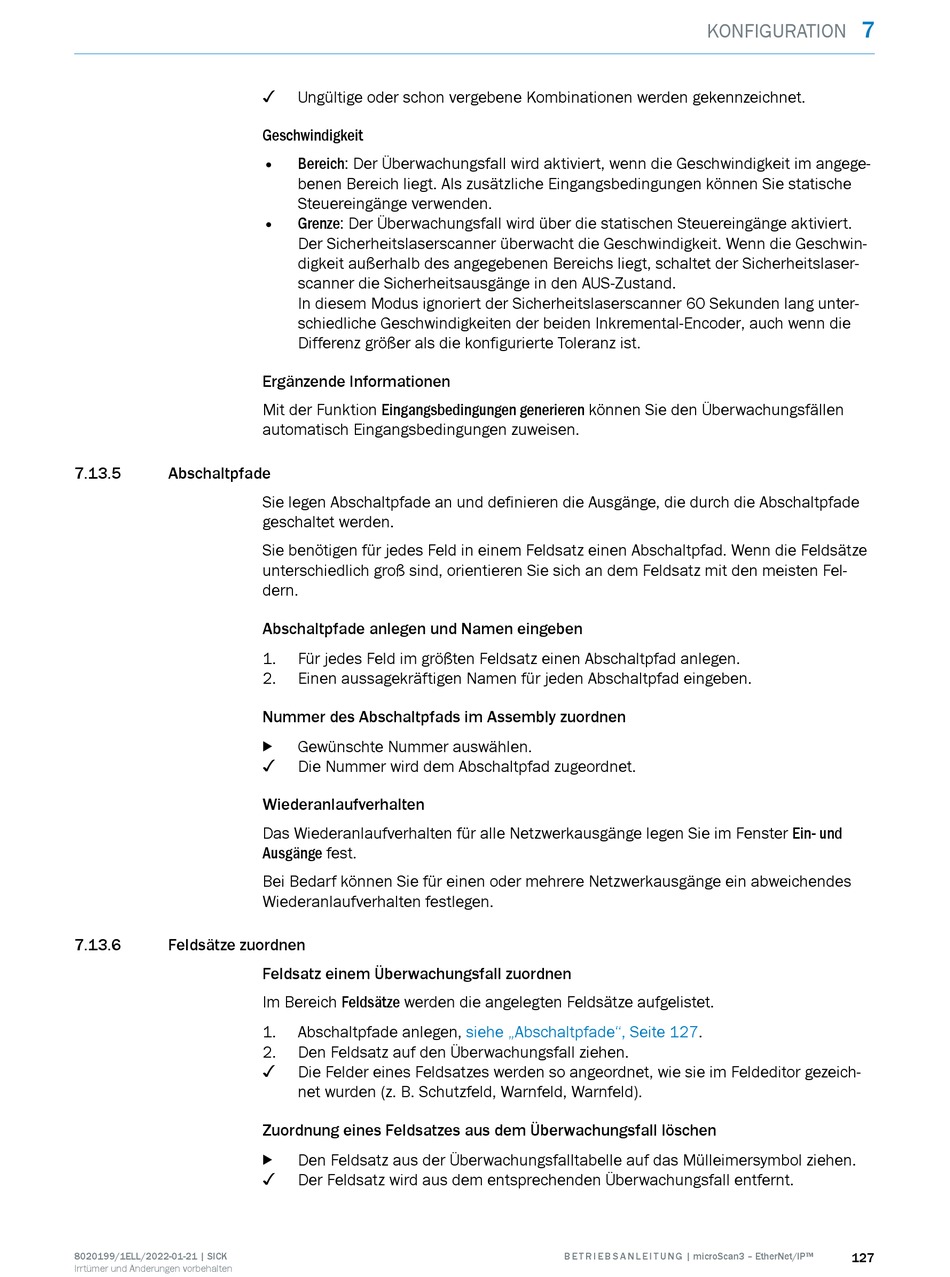

7.13.5

Abschaltpfade

7.13.6 Feldsätze zuordnen
8020199/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
✓
Ungültige oder schon vergebene Kombinationen werden gekennzeichnet.
Geschwindigkeit
• Bereich: Der Überwachungsfall wird aktiviert, wenn die Geschwindigkeit im angege‐
benen Bereich liegt. Als zusätzliche Eingangsbedingungen können Sie statische
Steuereingänge verwenden.
• Grenze: Der Überwachungsfall wird über die statischen Steuereingänge aktiviert.
Der Sicherheitslaserscanner überwacht die Geschwindigkeit. Wenn die Geschwin‐
digkeit außerhalb des angegebenen Bereichs liegt, schaltet der Sicherheitslaser‐
scanner die Sicherheitsausgänge in den AUS-Zustand.
In diesem Modus ignoriert der Sicherheitslaserscanner 60 Sekunden lang unter‐
schiedliche Geschwindigkeiten der beiden Inkremental-Encoder, auch wenn die
Differenz größer als die konfigurierte Toleranz ist.
Ergänzende Informationen
Mit der Funktion Eingangsbedingungen generieren können Sie den Überwachungsfällen
automatisch Eingangsbedingungen zuweisen.
Sie legen Abschaltpfade an und definieren die Ausgänge, die durch die Abschaltpfade
geschaltet werden.
Sie benötigen für jedes Feld in einem Feldsatz einen Abschaltpfad. Wenn die Feldsätze
unterschiedlich groß sind, orientieren Sie sich an dem Feldsatz mit den meisten Fel‐
dern.
Abschaltpfade anlegen und Namen eingeben
1. Für jedes Feld im größten Feldsatz einen Abschaltpfad anlegen.
2. Einen aussagekräftigen Namen für jeden Abschaltpfad eingeben.
Nummer des Abschaltpfads im Assembly zuordnen
Gewünschte Nummer auswählen.
b
✓
Die Nummer wird dem Abschaltpfad zugeordnet.
Wiederanlaufverhalten
Das Wiederanlaufverhalten für alle Netzwerkausgänge legen Sie im Fenster Ein- und
Ausgänge fest.
Bei Bedarf können Sie für einen oder mehrere Netzwerkausgänge ein abweichendes
Wiederanlaufverhalten festlegen.
Feldsatz einem Überwachungsfall zuordnen
Im Bereich Feldsätze werden die angelegten Feldsätze aufgelistet.
1. Abschaltpfade anlegen,
2. Den Feldsatz auf den Überwachungsfall ziehen.
✓
Die Felder eines Feldsatzes werden so angeordnet, wie sie im Feldeditor gezeich‐
net wurden (z. B. Schutzfeld, Warnfeld, Warnfeld).
Zuordnung eines Feldsatzes aus dem Überwachungsfall löschen
Den Feldsatz aus der Überwachungsfalltabelle auf das Mülleimersymbol ziehen.
b
✓
Der Feldsatz wird aus dem entsprechenden Überwachungsfall entfernt.
siehe „Abschaltpfade", Seite
