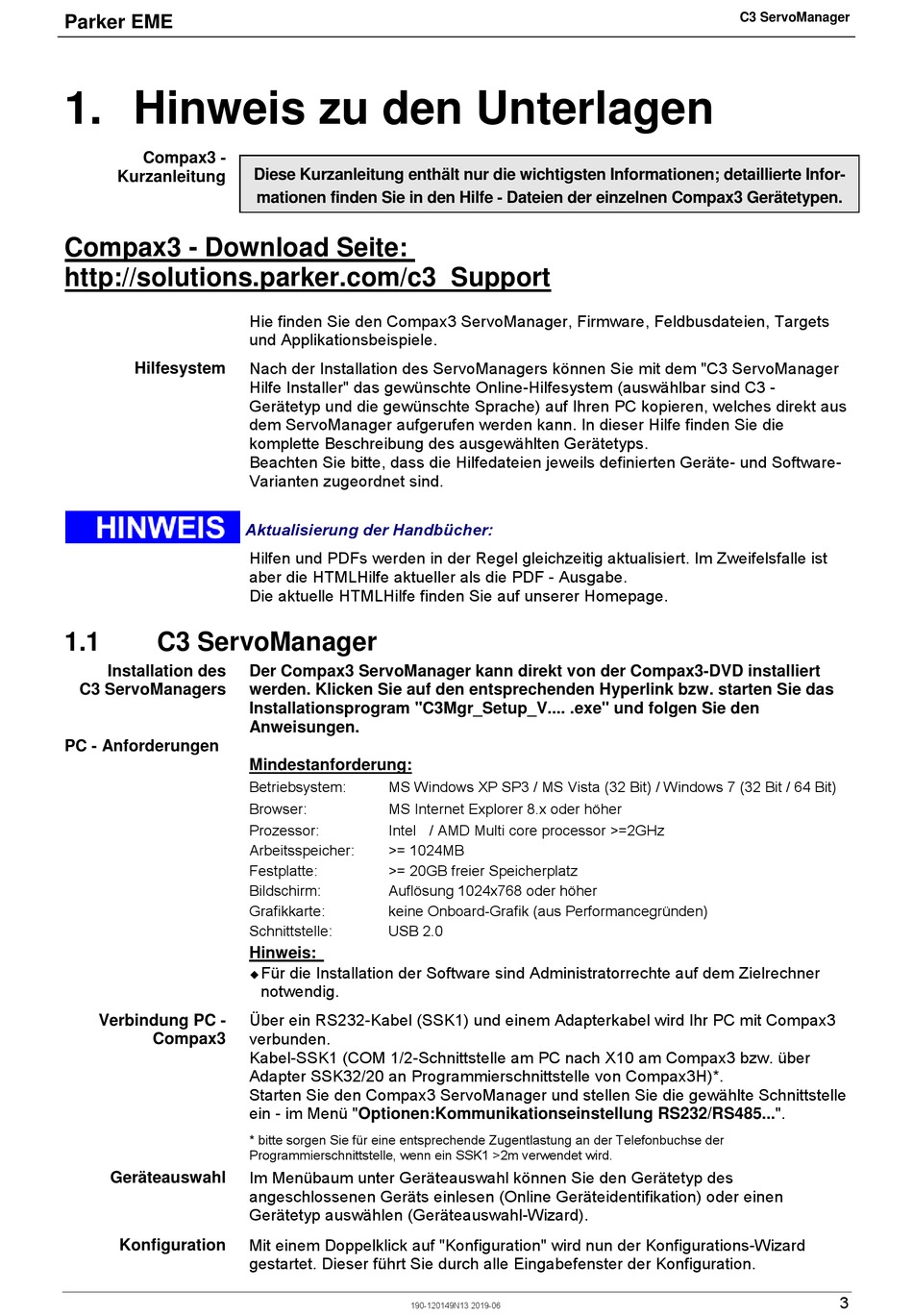

Parker EME
1. Hinweis zu den Unterlagen
Compax3 -
Kurzanleitung
Compax3 - Download Seite:
http://solutions.parker.com/c3_Support
Hilfesystem
1.1
C3 ServoManager
Installation des
C3 ServoManagers
PC - Anforderungen
Verbindung PC -
Compax3
Geräteauswahl
Konfiguration
Diese Kurzanleitung enthält nur die wichtigsten Informationen; detaillierte Infor-
mationen finden Sie in den Hilfe - Dateien der einzelnen Compax3 Gerätetypen.
Hie finden Sie den Compax3 ServoManager, Firmware, Feldbusdateien, Targets
und Applikationsbeispiele.
Nach der Installation des ServoManagers können Sie mit dem "C3 ServoManager
Hilfe Installer" das gewünschte Online-Hilfesystem (auswählbar sind C3 -
Gerätetyp und die gewünschte Sprache) auf Ihren PC kopieren, welches direkt aus
dem ServoManager aufgerufen werden kann. In dieser Hilfe finden Sie die
komplette Beschreibung des ausgewählten Gerätetyps.
Beachten Sie bitte, dass die Hilfedateien jeweils definierten Geräte- und Software-
Varianten zugeordnet sind.
Aktualisierung der Handbücher:
Hilfen und PDFs werden in der Regel gleichzeitig aktualisiert. Im Zweifelsfalle ist
aber die HTMLHilfe aktueller als die PDF - Ausgabe.
Die aktuelle HTMLHilfe finden Sie auf unserer Homepage.
Der Compax3 ServoManager kann direkt von der Compax3-DVD installiert
werden. Klicken Sie auf den entsprechenden Hyperlink bzw. starten Sie das
Installationsprogram "C3Mgr_Setup_V.... .exe" und folgen Sie den
Anweisungen.
Mindestanforderung:
Betriebsystem:
MS Windows XP SP3 / MS Vista (32 Bit) / Windows 7 (32 Bit / 64 Bit)
Browser:
MS Internet Explorer 8.x oder höher
Prozessor:
Intel / AMD Multi core processor >=2GHz
Arbeitsspeicher:
>= 1024MB
Festplatte:
>= 20GB freier Speicherplatz
Bildschirm:
Auflösung 1024x768 oder höher
Grafikkarte:
keine Onboard-Grafik (aus Performancegründen)
Schnittstelle:
USB 2.0
Hinweis:
Für die Installation der Software sind Administratorrechte auf dem Zielrechner
notwendig.
Über ein RS232-Kabel (SSK1) und einem Adapterkabel wird Ihr PC mit Compax3
verbunden.
Kabel-SSK1 (COM 1/2-Schnittstelle am PC nach X10 am Compax3 bzw. über
Adapter SSK32/20 an Programmierschnittstelle von Compax3H)*.
Starten Sie den Compax3 ServoManager und stellen Sie die gewählte Schnittstelle
ein - im Menü "Optionen:Kommunikationseinstellung RS232/RS485...".
* bitte sorgen Sie für eine entsprechende Zugentlastung an der Telefonbuchse der
Programmierschnittstelle, wenn ein SSK1 >2m verwendet wird.
Im Menübaum unter Geräteauswahl können Sie den Gerätetyp des
angeschlossenen Geräts einlesen (Online Geräteidentifikation) oder einen
Gerätetyp auswählen (Geräteauswahl-Wizard).
Mit einem Doppelklick auf "Konfiguration" wird nun der Konfigurations-Wizard
gestartet. Dieser führt Sie durch alle Eingabefenster der Konfiguration.
190-120149N13 2019-06
C3 ServoManager
3
