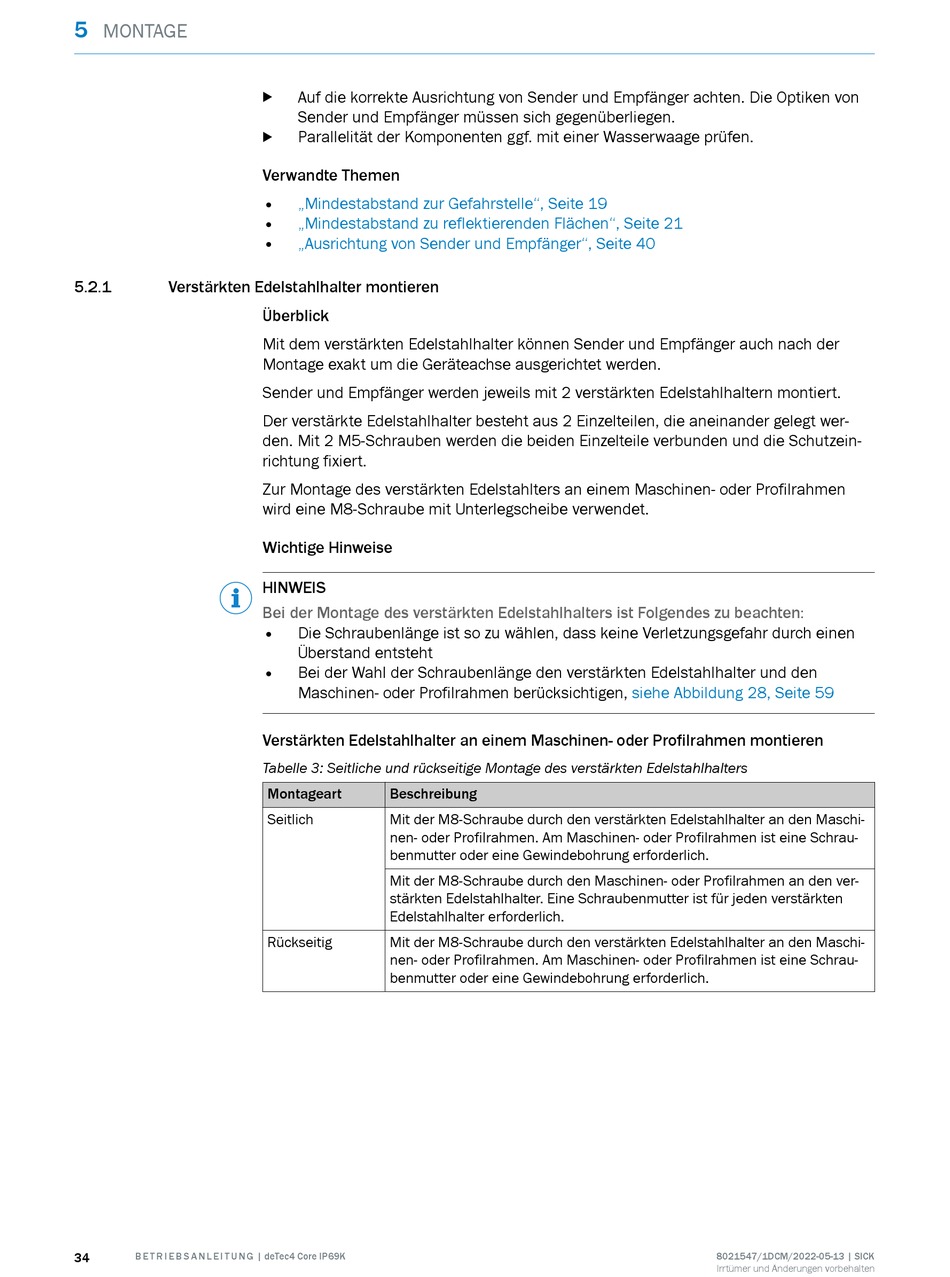

MONTAGE
5.2.1
Verstärkten Edelstahlhalter montieren
34
B E T R I E B S A N L E I T U N G | deTec4 Core IP69K
Auf die korrekte Ausrichtung von Sender und Empfänger achten. Die Optiken von
b
Sender und Empfänger müssen sich gegenüberliegen.
Parallelität der Komponenten ggf. mit einer Wasserwaage prüfen.
b
Verwandte Themen
•
„Mindestabstand zur Gefahrstelle", Seite 19
•
„Mindestabstand zu reflektierenden Flächen", Seite 21
•
„Ausrichtung von Sender und Empfänger", Seite 40
Überblick
Mit dem verstärkten Edelstahlhalter können Sender und Empfänger auch nach der
Montage exakt um die Geräteachse ausgerichtet werden.
Sender und Empfänger werden jeweils mit 2 verstärkten Edelstahlhaltern montiert.
Der verstärkte Edelstahlhalter besteht aus 2 Einzelteilen, die aneinander gelegt wer‐
den. Mit 2 M5-Schrauben werden die beiden Einzelteile verbunden und die Schutzein‐
richtung fixiert.
Zur Montage des verstärkten Edelstahlters an einem Maschinen- oder Profilrahmen
wird eine M8-Schraube mit Unterlegscheibe verwendet.
Wichtige Hinweise
HINWEIS
Bei der Montage des verstärkten Edelstahlhalters ist Folgendes zu beachten:
•
Die Schraubenlänge ist so zu wählen, dass keine Verletzungsgefahr durch einen
Überstand entsteht
•
Bei der Wahl der Schraubenlänge den verstärkten Edelstahlhalter und den
Maschinen- oder Profilrahmen berücksichtigen,
Verstärkten Edelstahlhalter an einem Maschinen- oder Profilrahmen montieren
Tabelle 3: Seitliche und rückseitige Montage des verstärkten Edelstahlhalters
Montageart
Beschreibung
Seitlich
Mit der M8-Schraube durch den verstärkten Edelstahlhalter an den Maschi‐
nen- oder Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schrau‐
benmutter oder eine Gewindebohrung erforderlich.
Mit der M8-Schraube durch den Maschinen- oder Profilrahmen an den ver‐
stärkten Edelstahlhalter. Eine Schraubenmutter ist für jeden verstärkten
Edelstahlhalter erforderlich.
Rückseitig
Mit der M8-Schraube durch den verstärkten Edelstahlhalter an den Maschi‐
nen- oder Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schrau‐
benmutter oder eine Gewindebohrung erforderlich.
siehe Abbildung 28, Seite 59
8021547/1DCM/2022-05-13 | SICK
Irrtümer und Änderungen vorbehalten
