9.11.6 Steckverbinderpositionen Elektronikdeckel DFC mit sicheren Digitaleingängen

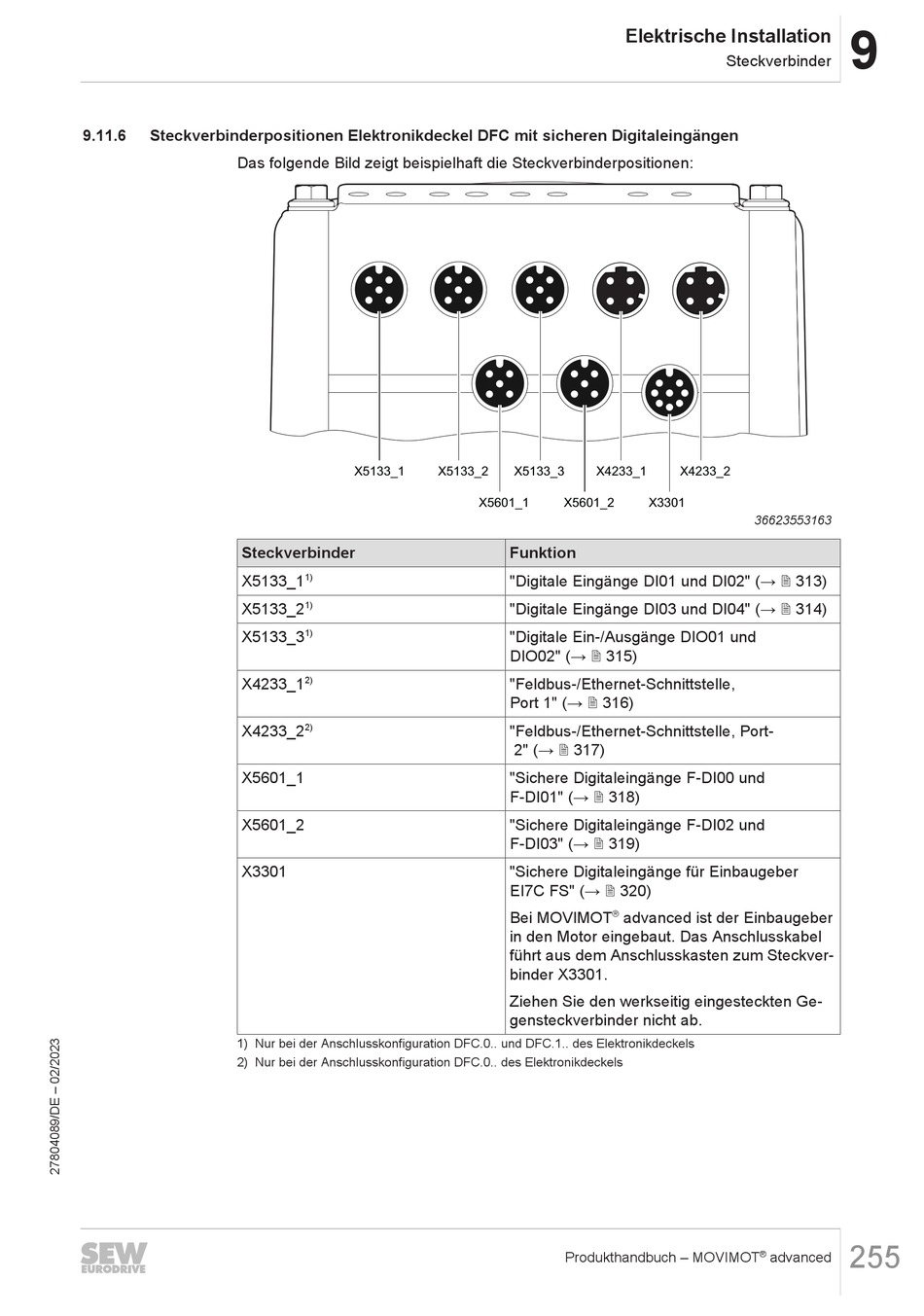

Das folgende Bild zeigt beispielhaft die Steckverbinderpositionen:
Steckverbinder
X5133_1
X5133_2
X5133_3
X4233_1
X4233_2
X5601_1
X5601_2
X3301
1) Nur bei der Anschlusskonfiguration DFC.0.. und DFC.1.. des Elektronikdeckels
2) Nur bei der Anschlusskonfiguration DFC.0.. des Elektronikdeckels
X5133_1 X5133_2
1)
1)
1)
2)
2)
Elektrische Installation
X5133_3 X4233_1
X5601_1 X5601_2 X3301
Funktion
"Digitale Eingänge DI01 und DI02" (→ 2 313)
"Digitale Eingänge DI03 und DI04" (→ 2 314)
"Digitale Ein-/Ausgänge DIO01 und
DIO02" (→ 2 315)
"Feldbus-/Ethernet-Schnittstelle,
Port 1" (→ 2 316)
"Feldbus-/Ethernet-Schnittstelle, Port-
2" (→ 2 317)
"Sichere Digitaleingänge F‑DI00 und
F‑DI01" (→ 2 318)
"Sichere Digitaleingänge F‑DI02 und
F‑DI03" (→ 2 319)
"Sichere Digitaleingänge für Einbaugeber
EI7C FS" (→ 2 320)
®
Bei MOVIMOT advanced ist der Einbaugeber
in den Motor eingebaut. Das Anschlusskabel
führt aus dem Anschlusskasten zum Steckver-
binder X3301.
Ziehen Sie den werkseitig eingesteckten Ge-
gensteckverbinder nicht ab.
Produkthandbuch – MOVIMOT
9
Steckverbinder
X4233_2
36623553163
