Elektrische Installation
9
Belegung der Steckverbinder am Elektronikdeckel
9.14.6 X5601_1: Sichere Digitaleingänge
318
Produkthandbuch – MOVIMOT

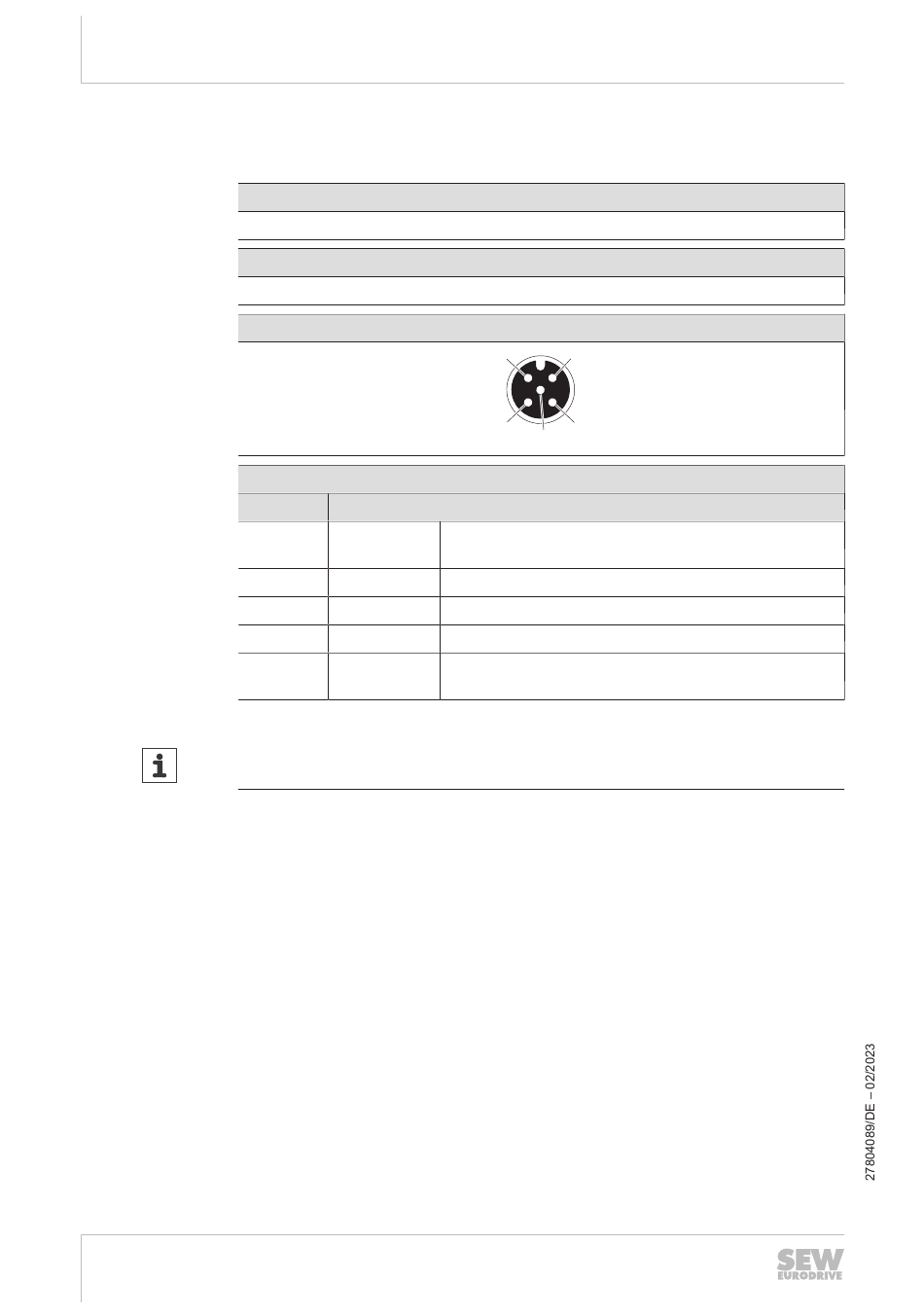

Die folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Sichere Digitaleingänge
Anschlussart
M12, 5-polig, female, A-codiert, Farbe: schwarz
Anschlussbild
Belegung
Kontakt Funktion
1 F-SS00
2 F-DI01
3 GND
4 F-DI00
5 F-SS01
HINWEIS
SEW‑EURODRIVE bietet keine konfektionierten Kabel für diesen Steckverbinder an.
®
advanced
1 2
4
3
5
DC-24-V-Sensorversorgung
für sicheren Digitaleingang F-DI00
Sicherer Digitaleingang F-DI01
Bezugspotenzial für sichere Digitaleingänge
Sicherer Digitaleingang F-DI00
DC-24-V-Sensorversorgung
für sicheren Digitaleingang F-DI01
