SEW-Eurodrive MOVIMOT advanced DRN DFC-Serie Produkthandbuch Seite 269

9.12.3 X2242: AC-400-V-Anschluss (OUT)
Die folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
AC-400-V-Anschluss (OUT)
Anschlussart
MQ15-X-Power, female, Steckverbinder mit Überwurfmutter, Fa. MURR Elektronik,
(Strombelastung max. 16 A)

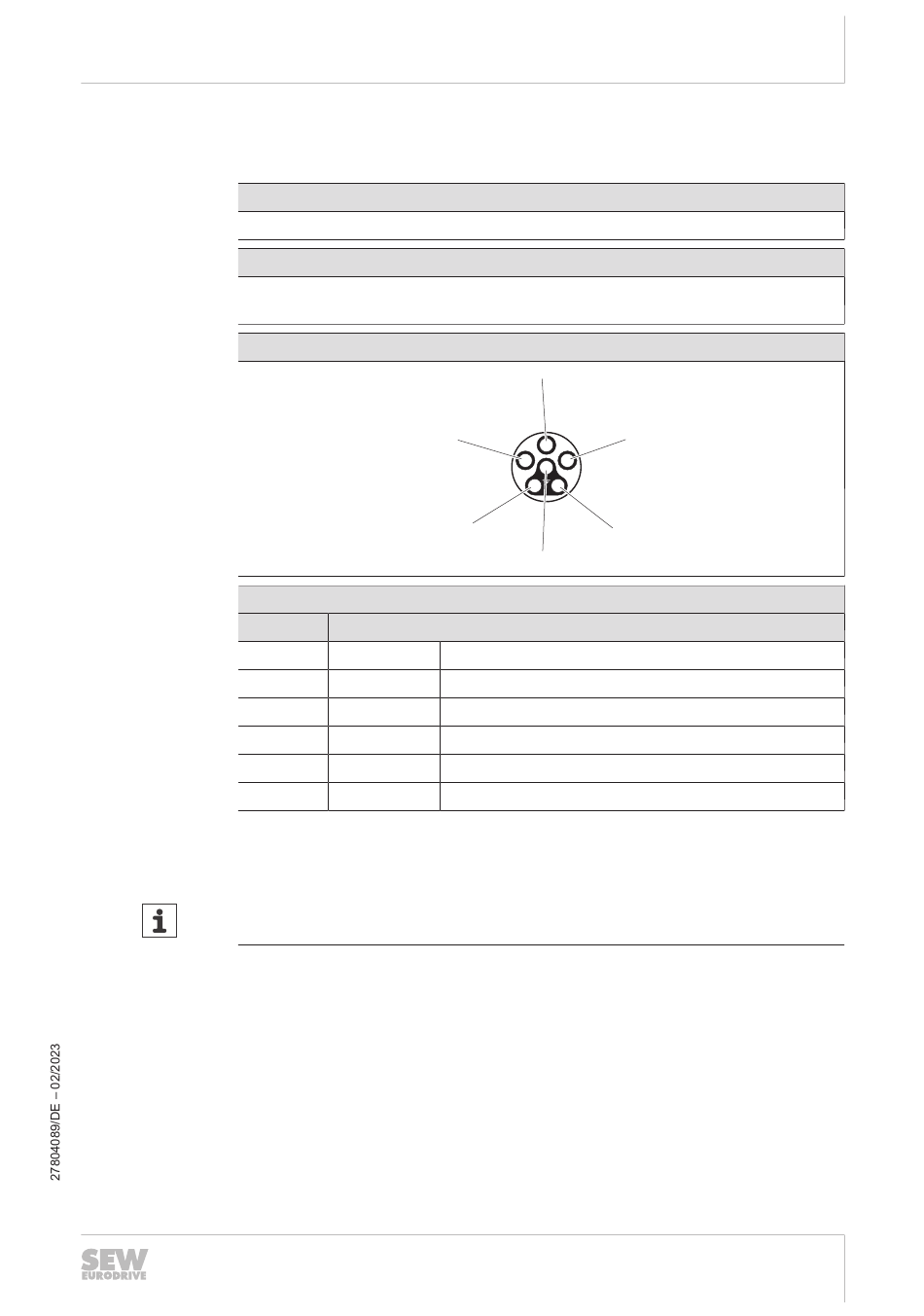

Anschlussbild
Belegung
Kontakt
1
2
3
PE
A
B
Der Steckverbinder ist nicht ausrichtbar. Prüfen Sie deshalb, ob Sie gewinkelte Ge-
gensteckverbinder verwenden können.
HINWEIS
SEW‑EURODRIVE bietet keine konfektionierten Kabel für diesen Steckverbinder an.
3
A
Funktion
L1 Anschluss Netz, Phase L1 (OUT)
L2 Anschluss Netz, Phase L2 (OUT)
L3 Anschluss Netz, Phase L3 (OUT)
PE Anschluss Schutzleiter
Res. Reserviert
Res. Reserviert
Elektrische Installation
Belegung der optionalen Steckverbinder
2
1
B
PE
