Geräteaufbau
7
Elektronik
7.6.6

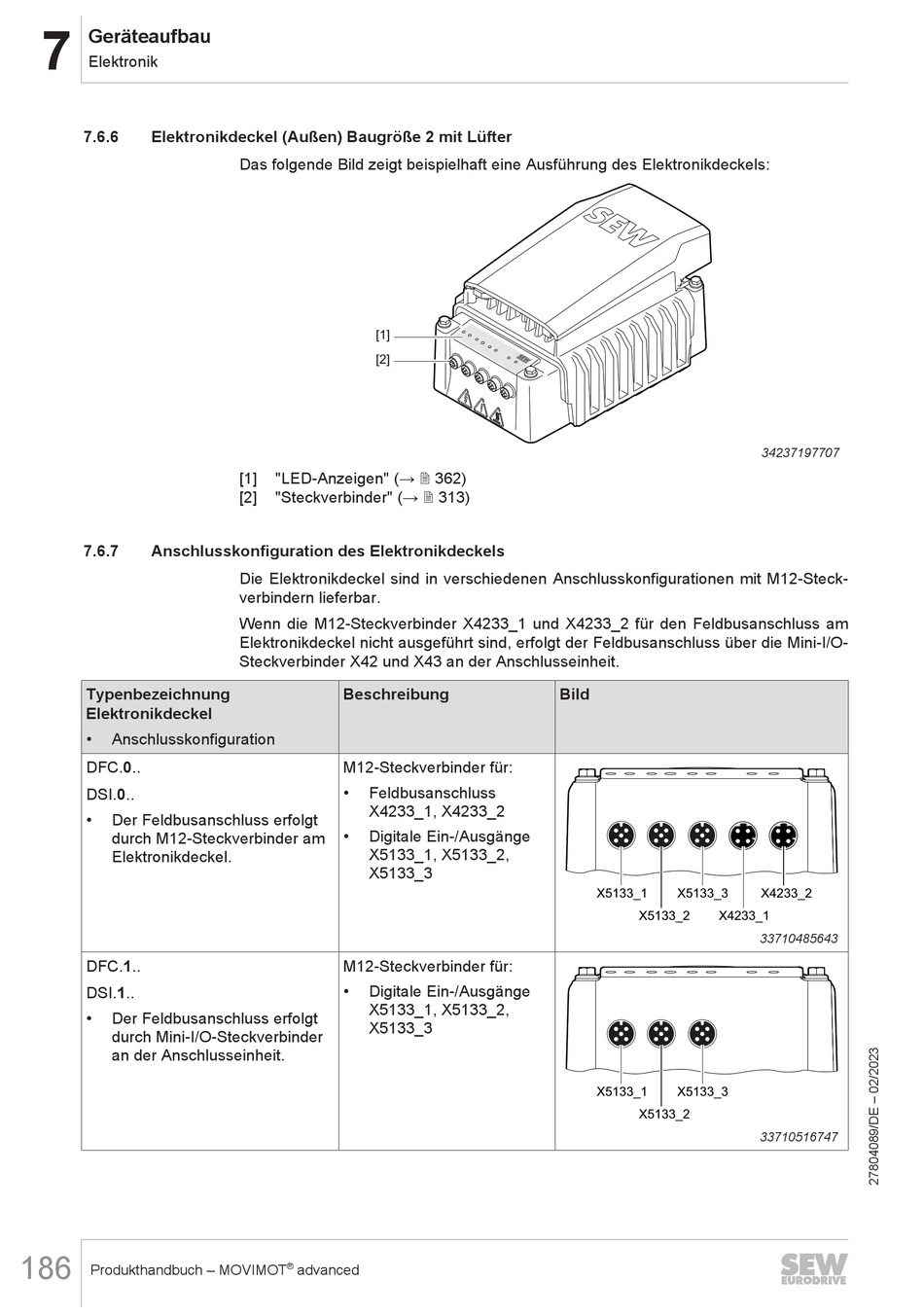

Elektronikdeckel (Außen) Baugröße 2 mit Lüfter
7.6.7
Anschlusskonfiguration des Elektronikdeckels
Typenbezeichnung
Elektronikdeckel
•
Anschlusskonfiguration
DFC.0..
DSI.0..
•
Der Feldbusanschluss erfolgt
durch M12-Steckverbinder am
Elektronikdeckel.
DFC.1..
DSI.1..
•
Der Feldbusanschluss erfolgt
durch Mini-I/O-Steckverbinder
an der Anschlusseinheit.
186
Produkthandbuch – MOVIMOT
Das folgende Bild zeigt beispielhaft eine Ausführung des Elektronikdeckels:
[1]
[2]
[1]
"LED-Anzeigen" (→ 2 362)
[2]
"Steckverbinder" (→ 2 313)
Die Elektronikdeckel sind in verschiedenen Anschlusskonfigurationen mit M12-Steck-
verbindern lieferbar.
Wenn die M12-Steckverbinder X4233_1 und X4233_2 für den Feldbusanschluss am
Elektronikdeckel nicht ausgeführt sind, erfolgt der Feldbusanschluss über die Mini-I/O-
Steckverbinder X42 und X43 an der Anschlusseinheit.
Beschreibung
M12-Steckverbinder für:
•
Feldbusanschluss
X4233_1, X4233_2
•
Digitale Ein-/Ausgänge
X5133_1, X5133_2,
X5133_3
M12-Steckverbinder für:
•
Digitale Ein-/Ausgänge
X5133_1, X5133_2,
X5133_3
®
advanced
X5133_1
X5133_3
X5133_2
X4233_1
X5133_1
X5133_3
X5133_2
34237197707
X4233_2
33710485643
33710516747
