SEW-Eurodrive MOVIMOT advanced DRN DBC-Serie Betriebsanleitung
Mechatroniscge antriebseinheit
Vorschau ausblenden
Andere Handbücher für MOVIMOT advanced DRN DBC-Serie:
- Produkthandbuch (448 Seiten)
Verwandte Anleitungen für SEW-Eurodrive MOVIMOT advanced DRN DBC-Serie
Inhaltszusammenfassung für SEW-Eurodrive MOVIMOT advanced DRN DBC-Serie

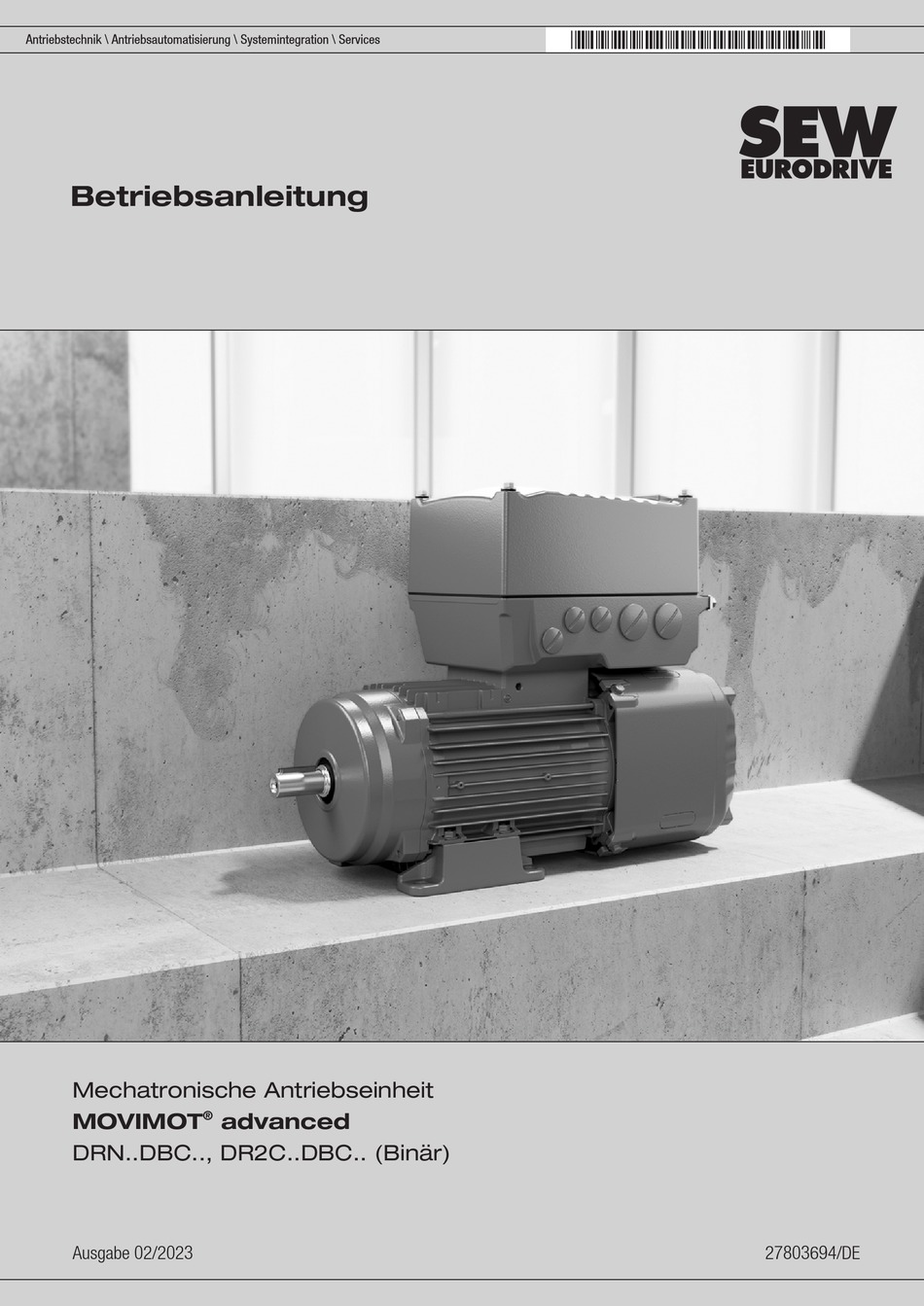

- Seite 1 *27803694_0223* Antriebstechnik \ Antriebsautomatisierung \ Systemintegration \ Services Betriebsanleitung Mechatronische Antriebseinheit ® MOVIMOT advanced DRN..DBC.., DR2C..DBC.. (Binär) Ausgabe 02/2023 27803694/DE...
- Seite 2 SEW-EURODRIVE—Driving the world...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise ........................ 5 Aufbau der Warnhinweise.................... 5 ® Sicherheitshinweise MOVIMOT advanced................ 6 Zielgruppe ........................ 6 Bestimmungsgemäße Verwendung................ 6 Funktionale Sicherheitstechnik .................. 7 Transport......................... 8 Sichere Arbeitsumgebung herstellen ................ 9 Aufstellung/Montage ..................... 11 Sichere Trennung ...................... 11 Elektrische Installation .................... 12 Inbetriebnahme/Betrieb.................... 12 Geräteaufbau........................... 13 Beispiel Typenschild und Typenbezeichnung Antriebseinheit ........ 13 Elektronik ........................ 17 Beispiel Typenschild und Typenbezeichnung Elektronik .......... 18 Kennzeichnungen ...................... 20... - Seite 4 Inhaltsverzeichnis Betrieb ............................. 71 Lasttrennschalter ...................... 71 Binärsteuerung...................... 72 Verhalten der Antriebseinheit bei Spannungsausfall ............ 73 Service ............................. 74 Störungen am mechanischen Antrieb................ 74 Reset von Fehlermeldungen.................. 76 Beschreibung der Status- und Betriebsanzeigen............ 76 Gerätetausch ........................ 80 Außerbetriebnahme ...................... 84 Entsorgung........................ 85 Inspektion und Wartung...................... 86 Inspektions- und Wartungsintervalle................ 86 Inspektions- und Wartungsarbeiten ................ 87 ®...
-
Seite 5: Allgemeine Hinweise
Allgemeine Hinweise Aufbau der Warnhinweise Allgemeine Hinweise Aufbau der Warnhinweise 1.1.1 Bedeutung der Signalworte Die folgende Tabelle zeigt die Abstufung und Bedeutung der Signalworte der Warn- hinweise. Signalwort Bedeutung Folgen bei Missachtung unmittelbar drohende Gefahr Tod oder schwere Verletzungen GEFAHR mögliche, gefährliche Situation Tod oder schwere Verletzungen WARNUNG... -
Seite 6: Sicherheitshinweise Movimot Advanced
® Sicherheitshinweise MOVIMOT advanced Zielgruppe ® Sicherheitshinweise MOVIMOT advanced Zielgruppe Fachkraft für me- Alle mechanischen Arbeiten dürfen ausschließlich von einer Fachkraft mit geeigneter chanische Arbei- Ausbildung ausgeführt werden. Fachkraft im Sinne dieser Dokumentation sind Perso- nen, die mit Aufbau, mechanischer Installation, Störungsbehebung und Instandhaltung des Produkts vertraut sind und über folgende Qualifikationen verfügen: •... -
Seite 7: Funktionale Sicherheitstechnik
® Sicherheitshinweise MOVIMOT advanced Funktionale Sicherheitstechnik 2.2.1 Hubwerksanwendungen Um Lebensgefahr durch ein herabstürzendes Hubwerk zu vermeiden, beachten Sie Folgendes beim Einsatz des Produkts in Hubwerksanwendungen: • Das Produkt darf nicht allein im Sinne einer Sicherheitsvorrichtung für Hubwerks- anwendung verwendet werden. •... -
Seite 8: Transport
® Sicherheitshinweise MOVIMOT advanced Transport Transport Untersuchen Sie die Lieferung sofort nach Erhalt auf Transportschäden. Teilen Sie Transportschäden sofort dem Transportunternehmen mit. Wenn das Produkt oder die Verpackung beschädigt ist, dürfen Sie das Produkt nicht montieren, installieren, an- schließen und in Betrieb nehmen. Bei Schäden an der Verpackung können Sie nicht ausschließen, dass das Produkt auch beschädigt ist. -
Seite 9: Sichere Arbeitsumgebung Herstellen
® Sicherheitshinweise MOVIMOT advanced Sichere Arbeitsumgebung herstellen Sichere Arbeitsumgebung herstellen Bevor Sie am Produkt arbeiten, stellen Sie eine sichere Arbeitsumgebung her. Beach- ten Sie hierzu die folgenden grundsätzlichen Sicherheitshinweise: 2.5.1 Arbeiten am Produkt sicher durchführen Defektes oder be- Installieren Sie kein defektes oder beschädigtes Produkt. Um Verletzungen oder schädigtes Pro- Sachschäden zu vermeiden, beachten Sie folgende Hinweise: dukt... - Seite 10 ® Sicherheitshinweise MOVIMOT advanced Sichere Arbeitsumgebung herstellen 2.5.2 Elektroarbeiten sicher durchführen Um Elektroarbeiten sicher durchzuführen, beachten Sie folgende Hinweise: Elektroarbeiten dürfen nur von einer Elektrofachkraft oder einer elektronisch unterwie- senen Person unter Aufsichtsführung einer Elektrofachkraft durchgeführt werden. Halten Sie bei allen Arbeiten an elektrischen Komponenten die 5 Sicherheitsregeln in der angegebenen Reihenfolge ein, sofern es keine wichtigen Gründe gibt davon abzu- weichen (beachten Sie hierzu die Angaben der DIN EN 50110-1 (VDE 0115-1)): •...
-
Seite 11: Aufstellung/Montage
® Sicherheitshinweise MOVIMOT advanced Aufstellung/Montage Gefährliche Span- Durch aufgeladene Kondensatoren kann an den spannungsführenden Produktteilen nung und den Leistungsanschlüssen auch nach dem Trennen der Versorgungsspannung noch Spannung anliegen. Beachten Sie folgende Hinweise: • Halten Sie vor Elektroarbeiten und nach dem Trennen der Versorgungsspannung folgende Wartezeit ein: 5 Minuten. -
Seite 12: Elektrische Installation
® Sicherheitshinweise MOVIMOT advanced Elektrische Installation Elektrische Installation Die Schutzmaßnahmen und Schutzeinrichtungen müssen den gültigen Vorschriften entsprechen (z. B. EN 60204-1 oder EN 61800-5-1). 2.8.1 Stationärer Einsatz Notwendige Schutzmaßnahme für das Produkt ist: Art der Energieübertragung Schutzmaßnahme Direkte Netzeinspeisung Schutzerdung 2.8.2 Generatorischer Betrieb Durch Bewegungsenergie der Anlage/Maschine wird der Antrieb als Generator betrie- ben. -
Seite 13: Geräteaufbau
Geräteaufbau Beispiel Typenschild und Typenbezeichnung Antriebseinheit Geräteaufbau Beispiel Typenschild und Typenbezeichnung Antriebseinheit ® 3.1.1 Typenschilder MOVIMOT advanced ® Die Antriebseinheit MOVIMOT advanced wird immer mit 2 Typenschildern ausgestat- tet: • Typenschild 1: Daten der Antriebseinheit. • Typenschild 2: Daten des Motors und ergänzende Daten der Antriebseinheit ®... - Seite 14 Geräteaufbau Beispiel Typenschild und Typenbezeichnung Antriebseinheit Typenschild 2 (Motor ..DR2C..) Das folgende Bild zeigt beispielhaft ein Typenschild des Getriebemotors WA..DR2C.. [1] [2] [3] [4] 76646 Bruchsal/Germany [15] WA20 DR2C71MSA4/TF 01.01234567890.0001.22 [14] 3~IEC60034 Inverter duty only VPWM 400 V Y Th.Kl. 155(F) r/min eff% Usys...
- Seite 15 Geräteaufbau Beispiel Typenschild und Typenbezeichnung Antriebseinheit Typenschild 2 (Motor DRN..) Das folgende Bild zeigt beispielhaft ein Typenschild des Motors DRN.. 76646 Bruchsal / Germany [17] DRN80M4/FF/DI/DFC/BW1 [16] 01.1774473607.0001.00 VPWM 3~IEC60034 Inverter duty [15] Hz 60 r/min 1751 V266 Δ [14] kW 0.75 S1 [1.0 hp] A2.7 eff% 85,5 IE3...
-
Seite 16: Typenbezeichnung Movimot
Geräteaufbau Beispiel Typenschild und Typenbezeichnung Antriebseinheit ® 3.1.2 Typenbezeichnung MOVIMOT advanced DBC Die folgende Tabelle zeigt die Typenbezeichnung der Antriebseinheit. Baureihe Getriebe R = Vorschaltgetriebe Baugröße Getriebe DRN Produktfamilie DRN = Asynchronmotor Baureihe DRN.. DR2C = Energiesparmotor Baureihe DR2C.. Baugröße Motor 71, 80, 90, 100 mit Elektronikdeckel der Baugröße 1 100, 112, 132 mit Elektronikdeckel der Baugröße 2 Baulänge Motor... -
Seite 17: Elektronik
Geräteaufbau Elektronik EI8Z Option EI8Z = Singleturn-Geber mit DDI-Anbindung AK8Z = Multiturn-Absolutwert-Geber mit DDI-Anbindung IV = Steckverbinder TF = Motorschutz D11 = Lasttrennschalter mit Rückmeldekontakt BW1 = Integrierter Bremswiderstand BW 1 BW2 = Integrierter Bremswiderstand BW 2 PE = Druckausgleichsverschraubung Elektronik AL = Metall-Lüfter C = Schutzdach RI = Verstärkte Wicklungsisolation... -
Seite 18: Beispiel Typenschild Und Typenbezeichnung Elektronik
Geräteaufbau Beispiel Typenschild und Typenbezeichnung Elektronik Beispiel Typenschild und Typenbezeichnung Elektronik 3.3.1 Inneres Typenschild Elektronikdeckel DBC.. Das folgende Bild zeigt beispielhaft ein Typenschild des Elektronikdeckels. Den Auf- bau der Typenbezeichnung finden Sie im Kapitel "Typenbezeichnung Elektronik- deckel". Type: DBC10A-0055-503-A-000-000/B S0#: 01.1234567890.0001.22 Eingang/ Input Ausgang/ Output D-76646 Bruchsal... - Seite 19 Geräteaufbau Beispiel Typenschild und Typenbezeichnung Elektronik 3.3.3 Typenbezeichnung Elektronikdeckel DBC.. Die folgende Tabelle zeigt die Typenbezeichnung des Elektronikdeckels: DBC Produktfamilie DBC = Elektronikdeckel Direct Binary Communication Typ Kommunikation 1 = Binär Anschlusskonfiguration 0 = M12-Steckverbinder am Elektronikdeckel (Standard) Version Kommunikation –...
-
Seite 20: Kennzeichnungen
Geräteaufbau Kennzeichnungen ® MOVIKIT Version ® 000 = Ab Werk kein MOVIKIT -Modul geladen Betriebsartoption B = Bremsenansteuerung C = Spezifische Kundenkennung P = Kundenspezifische Parametrierung Kennzeichnungen Die folgende Tabelle beschreibt beispielhaft die Kennzeichnungen auf dem Typen- schild. Das CE-Kennzeichen erklärt die Übereinstimmung mit den folgenden euro- päischen Richtlinien: •... -
Seite 21: Beschreibung Fs-Logo
Geräteaufbau Kennzeichnungen Das RCM-Kennzeichen erklärt die Übereinstimmung mit den technischen Reglements der australischen Kommunikations- und Medienbehörde AC- MA (Australian Communications and Media Authority). Das China-RoHS-Kennzeichen erklärt die Übereinstimmung mit der Richtli- nie SJ/T 11364-2014 zur Beschränkung der Verwendung bestimmter ge- fährlicher Stoffe in Elektro- und Elektronikgeräten und deren Verpackun- gen. -
Seite 22: Mechanische Installation
Mechanische Installation Installationshinweise Mechanische Installation Installationshinweise Führen Sie vor der Installation folgende Handlungsschritte aus: WARNUNG! Stromschlag durch gefährliche Spannungen im Anschlusskasten. Tod oder schwere Verletzungen. Schalten Sie das Gerät spannungsfrei. Beachten Sie die 5 Sicherheitsregeln im Kapitel "Elektroarbeiten sicher durchführen". 2. Sichern Sie die Abtriebswelle gegen Rotation. So vermeiden Sie einen Strom- schlag durch den generatorischen Betrieb beim Drehen der Welle. -
Seite 23: Voraussetzungen Für Die Montage
Mechanische Installation Voraussetzungen für die Montage Voraussetzungen für die Montage Überprüfen Sie, dass die folgenden Punkte erfüllt sind: • Die Angaben auf dem Typenschild der Antriebseinheit stimmen mit dem Span- nungsnetz überein. • Die Antriebseinheit ist unbeschädigt (keine Schäden durch Transport oder Lage- rung). -
Seite 24: Antriebseinheit Aufstellen
Mechanische Installation Antriebseinheit aufstellen Antriebseinheit aufstellen 4.4.1 Hinweise Beachten Sie bei der Montage der Antriebseinheit folgende Hinweise: • Führen Sie vor dem Aufstellen der Antriebseinheit die Handlungsschritte gemäß dem Kapitel "Installationshinweise" (→ 2 22) aus. • Installieren Sie die Antriebseinheit nur auf einer ebenen, erschütterungsarmen und verwindungssteifen Unterkonstruktion. - Seite 25 Mechanische Installation Antriebseinheit aufstellen 4.4.3 Elektronikdeckel Elektronikdeckel montieren Montieren Sie den Elektronikdeckel wie folgt: WARNUNG! Verbrennungsgefahr durch heiße Oberflächen. Schwere Verlet- zungen. Lassen Sie das Gerät ausreichend abkühlen, bevor Sie es berühren. 2. ACHTUNG! Verlust der zugesicherten Schutzart. Mögliche Sachschäden. Wenn der Elektronikdeckel vom Anschlusskasten abgenommen ist, müssen Sie den Elektronikdeckel und den Anschlussraum vor Feuchtigkeit, Staub oder Fremd- körper schützen.
-
Seite 26: Aufstellen In Feuchträumen Oder Im Freien
Mechanische Installation Antriebseinheit aufstellen Elektronikdeckel demontieren Demontieren Sie den Elektronikdeckel wie folgt: WARNUNG! Verbrennungsgefahr durch heiße Oberflächen. Schwere Verlet- zungen. Lassen Sie das Gerät ausreichend abkühlen, bevor Sie es berühren. 2. Lösen Sie die Schrauben des Elektronikdeckels. 3. Hebeln Sie den Elektronikdeckel gemäß dem folgenden Bild vom Anschlusskasten ab. -
Seite 27: Druckausgleich Elektronik Option /Pe
Mechanische Installation Antriebseinheit aufstellen 4.4.7 Druckausgleich Elektronik Option /PE Beigelegte Druckausgleichsverschraubung (Option /PE) montieren Bei Ausführungen mit beigelegter Druckausgleichsverschraubung (Option /PE) müs- sen Sie diese in Abhängigkeit von der eingesetzten Raumlage montieren. Das Anzieh- drehmoment beträgt 4.0 Nm. Montagepositionen Druckausgleichsverschraubung Die folgende Tabelle zeigt die raumlagenabhängigen Montagepositionen der Druck- ausgleichsverschraubung (Option /PE): Raumlage B5 Montage auf den Lagen X oder 2 möglich. -
Seite 28: Anziehdrehmomente
Mechanische Installation Anziehdrehmomente Anziehdrehmomente ® 4.5.1 Beispiel MOVIMOT advanced Das folgende Bild zeigt ein Beispiel zur Montage der Blindverschluss-Schrauben, der Kabelverschraubungen und des Elektronikdeckels. Die Anzahl und Position der Blind- verschluss-Verschraubungen und der Kabeleinführungen ist von der bestellten Varian- te abhängig. 38411578379 Ziehen Sie die Schrauben schrittweise über Kreuz mit einem Anziehdrehmo- ment von 6.0 Nm (bei Baugröße 1) oder 9.5 Nm (bei Baugröße 2) fest. -
Seite 29: Anziehdrehmomente Kabelverschaubung
Mechanische Installation Anziehdrehmomente 4.5.2 Anziehdrehmomente Kabelverschaubung Ziehen Sie die von SEW‑EURODRIVE optional gelieferten EMV-Kabelverschraubun- gen mit folgenden Drehmomenten an: Verschraubung Sach- Inhalt Größe Außen- Anzieh- nummer (Stück) durch- drehmo- messer ment Kabel (Nm) (mm) EMV-Kabelverschrau- 18204783 10 M16 x 1.5 5 – 9 bungen (Messing ver- 18204805 10 M25 x 1.5 11 –... -
Seite 30: Elektrische Installation
Elektrische Installation Installationsvorschriften Elektrische Installation Installationsvorschriften 5.1.1 Zulässige Spannungsnetze Angabe zu den Spannungsnetzen Hinweise zur Zulässigkeit TN- und TT-Netze – Spannungsnetze Einsatz ist uneingeschränkt möglich. mit direkt geerdetem Sternpunkt IT-Netze – Spannungsnetze mit nicht Einsatz nur mit Elektronikdeckel in IT-Netz- geerdetem Sternpunkt Ausführung zulässig (...-513-..)! •... -
Seite 31: Netzzuleitungen Anschließen
Elektrische Installation Installationsvorschriften 4. Schrauben Sie die Schraube [1] mit der Isolierbuchse [2] wieder in den Elektronik- deckel. Ziehen Sie die Schraube mit einem Anziehdrehmoment von 1.4 – 1.6 Nm fest an. 9007233821379851 5. Setzen Sie den Elektronikdeckel wieder auf den Anschlusskasten und befestigen Sie den Elektronikdeckel. -
Seite 32: Zulässiger Kabelquerschnitt Der Klemmen
Elektrische Installation Installationsvorschriften 5.1.3 Zulässiger Kabelquerschnitt der Klemmen Netzklemmen X1 Beachten Sie bei Installationsarbeiten die zulässigen Kabelquerschnitte: Netzklemmen X1 ohne Aderendhülse mit Aderendhülsen (mit oder ohne Kunst- stoffkragen) Anschlussquerschnitt 0.5 mm – 6 mm 0.5 mm – 6 mm Abisolierlänge 13 mm – 15 mm Netzklemmen X1a Beachten Sie bei Installationsarbeiten die zulässigen Kabelquerschnitte: Netzklemmen X1a ohne Aderendhülse... -
Seite 33: Betätigung Der Netzklemmen X1A
Elektrische Installation Installationsvorschriften 5.1.4 Betätigung der Netzklemmen X1 Beachten Sie die folgende Reihenfolge beim Betätigen der Netzklemmen X1: 25649924107 5.1.5 Betätigung der Netzklemmen X1a Beachten Sie die folgende Reihenfolge beim Betätigen der Netzklemmen X1a: 34682210443 5.1.6 Betätigung der Klemmen X3 für den Bremswiderstand Beachten Sie die folgende Reihenfolge beim Betätigen der Klemmen X3 für den Bremswiderstand: 25650172171... -
Seite 34: Fehlerstrom-Schutzschalter Auswählen
Elektrische Installation Installationsvorschriften 5.1.7 Betätigung der Steuerklemmen X9 Beachten Sie die folgende Reihenfolge beim Betätigen der Steuerklemmen X9: 30508870539 5.1.8 Fehlerstrom-Schutzschalter auswählen Der Umrichter kann im Schutzerdungsleiter einen Gleichstrom verursachen. Bei der Auswahl des Fehlerstrom-Schutzschalters gehen Sie folgendermaßen vor: 1. Wenn der Einsatz eines Fehlerstrom-Schutzschalters normativ nicht vorgeschrie- ben ist, empfiehlt SEW‑EURODRIVE auf einen Fehlerstrom-Schutzschalter zu ver- zichten. - Seite 35 Elektrische Installation Installationsvorschriften 5.1.10 Hinweise zum PE-Anschluss PE-Anschluss an Geräten mit Tragöse Die Tragöse dient nur zum Transport des Geräts. Die Tragöse ist für den Betrieb nicht erforderlich. 1. Demontieren Sie die Tragöse. Bewahren Sie die Tragöse für Servicearbeiten auf. ...
- Seite 36 Elektrische Installation Installationsvorschriften PE-Anschluss an Geräten mit Schutzbügel Der optionale Schutzbügel dient zum Schutz der Steckverbinder am Elektronikdeckel. Entfernen Sie den Schutzbügel nicht. 1. Schließen Sie das PE-Kabel gemäß dem folgenden Bild am Schutzbügel an. 2.0 – 2.4 Nm WARNUNG! Stromschlag durch fehlerhaften PE-Anschluss. Tod oder schwere Verletzung.
-
Seite 37: Installation Mit Sicherer Trennung
Elektrische Installation Installationsvorschriften Ableitströme Im normalen Betrieb können Ableitströme ≥ 3.5 mA auftreten. Zur Erfüllung der EN 61800-5-1 müssen Sie folgende Hinweise beachten: • Die Schutzerdung (PE) müssen Sie so installieren, dass sie die Anforderungen für Anlagen mit hohen Ableitströmen erfüllt. •... -
Seite 38: Ul-Gerechte Installation
Elektrische Installation Installationsvorschriften • Falls Sichere Elektrische Trennung gefordert wird, muss diese in Höhen ab 2000 m über NHN außerhalb des Geräts realisiert werden (Sichere Elektrische Trennung nach EN 61800-5-1). • In Aufstellungshöhen zwischen 2000 m bis 3800 m über NHN müssen Sie für die gesamte Anlage Maßnahmen treffen, die die netzseitigen Überspannungen von der Kategorie III auf die Kategorie II reduzieren. - Seite 39 Elektrische Installation Installationsvorschriften Branch Circuit Protection Integral solid state short circuit protection does not provide branch circuit protection. Branch circuit protection must be provided in accordance with the National Electrical Code and any additional local codes. For maximum branch circuit protection see table below. SCCR: 65 kA /500 V 5 kA /500 V (devices with maintenance switch)
-
Seite 40: Klemmenbelegung Movimot Advanced Dbc
Elektrische Installation Klemmenbelegung MOVIMOT® advanced DBC Klemmenbe legung MOVIMOT® advanced ® Klemmenbelegung MOVIMOT advanced DBC Schließen Sie Geräte ohne Steckverbinder wie folgt an den Klemmen an: WARNUNG! Stromschlag durch gefährliche Spannungen im Anschlusskasten. Tod oder schwere Verletzungen. Schalten Sie das Gerät spannungsfrei. Beachten Sie die 5 Sicherheitsregeln im Kapitel "Elektroarbeiten sicher durchführen". - Seite 41 Elektrische Installation Klemmenbelegung MOVIMOT® advanced DBC 5.2.2 Anschlusskasten Baugröße 2 ® Das folgende Bild zeigt die Klemmen von MOVIMOT advanced DBC, Baugröße 2: 11 12 13 14 15 16 21 22 23 24 25 26 11 12 13 34443087371 5.2.3 Belegung ®...
- Seite 42 Elektrische Installation Klemmenbelegung MOVIMOT® advanced DBC Klemme Nr. Markierung Funktion – – Anschluss Schutzleiter – Anschluss Bremswiderstand Bremswider- – Anschluss Bremswiderstand standsklem- gelb F_STO_P1 Eingang STO+ Steuerklem- gelb F_STO_P1 Eingang STO+ (zum Weiterschleifen) – 0V24_OUT 0V24-Bezugspotenzial für DC-24-V-Ausgang – 24V_OUT DC-24-V-Ausgang –...
- Seite 43 Elektrische Installation Klemmenbelegung MOVIMOT® advanced DBC Das folgende Bild zeigt die werkseitig installierten beschrifteten Brücken an den Klem- men X9: 11 12 13 14 15 16 21 22 23 24 25 26 29006177419 Diese Brücken sind bei folgenden Ausführungen nicht vorhanden: •...
-
Seite 44: Anschlussbild Movimot Advanced Dbc
Elektrische Installation Anschlussbild MOVIMOT® advanced DBC Anschlussb MOVIMOT® advanced ® Anschlussbild MOVIMOT advanced DBC Das folgende Bild zeigt die Anschlüsse des Geräts: F11/F12/F13 F11/F12/F13 ® MOVIMOT advanced DBC Netzklemmen Engineering- Netzklemmen Lasttrennschalter Schnittstelle Bremswiderstand Steuerklemmen Analoger Eingang X5231 [1] Werksseitig installierte Brücken bei der Ausführung ohne Steckverbinder mit STO-Funktion. -
Seite 45: Kabelführung Und Kabelschirmung
Elektrische Installation Kabelführung und Kabelschirmung Kabelführung und Kabelschirmung 5.4.1 Beipack mit Installationsmaterial (Sachnummer 18241395) HINWEIS Nicht bei jeder Installationsvariante wird der komplette Lieferumfang benötigt. Jeder Antriebseinheit (Ausnahme: Nicht wenn alle möglichen Anschlüsse als Steck- verbinderausführung bestellt wurden) wird folgender Beipack mit Installationsmaterial zur Kabelschirmung beigelegt: •... - Seite 46 Elektrische Installation Kabelführung und Kabelschirmung 5.4.2 Prinzipielle Montagemöglichkeiten Die folgenden Kapitel zeigen gängige Beispiele zur Verwendung sowie wichtige Hin- weise zur Kabelauswahl und Kabelführung. Montage Installationsmaterial Das folgende Bild zeigt die Montage des Installationsmaterials: Baugröße 2 Baugröße 1 ® Betriebsanleitung – MOVIMOT advanced...
-
Seite 47: Installation Mit Separat Zugeführtem Binärsignalkabel
Elektrische Installation Kabelführung und Kabelschirmung 5.4.3 Installation mit separat zugeführtem Binärsignalkabel Hinweise zur Kabelführung und Kabelschirmung – Empfohlene Kabelführung Beachten Sie bei der Kabelführung und Kabelschirmung folgende Hinweise: • Kabelauswahl – Beachten Sie bei der Kabelauswahl die empfohlenen Anschlusskabel im Pro- dukthandbuch >... -
Seite 48: Emv-Kabelverschraubungen
Alternativ zur Verwendung von Schirmfedern können für geschirmte Kabel (z. B. Steu- erleitungen, STO-Kabel, Leistungskabel) optional erhältliche EMV-Kabelverschrau- bungen zur Schirmauflage verwendet werden. 25216680843 5.5.2 Montage von EMV‑Kabelverschraubungen Montieren Sie von SEW-EURODRIVE gelieferte EMV-Verschraubungen gemäß fol- gendem Bild: 18014401170670731 [1] Isolationsfolie abschneiden und zurückschlagen. ® Betriebsanleitung – MOVIMOT... -
Seite 49: Steckverbinder
Elektrische Installation Steckverbinder Steckverbinder ® 5.6.1 Steckverbinderpositionen Antriebseinheit MOVIMOT advanced DBC Baugröße 1 Das folgende Bild zeigt die möglichen Steckverbinderpositionen: X5134 X1523 X4142 X5505 X5504 X4142 X1523 X5134 X5504 X5505 X2242 X1206 X5136 X1203_2 X1203_1 X1207 X2328 X1217 X2242 X1206 X1203_2 X5136 X1207... - Seite 50 Elektrische Installation Steckverbinder Steckverbinder Nicht gemeinsam auf einer Lage mit Bezeichnung Codier-Ring/ Funktion Lage Steckverbinder: Farbe • X1206 X1203_1 Schwarz "AC-400-V-Anschluss" X, 2 oder 3 • X1207 • X1217 X1203_2 Schwarz "AC-400-V-Anschluss" X, 2 oder 3 • X2242 • X2328 •...
- Seite 51 Elektrische Installation Steckverbinder Steckverbinder Nicht gemeinsam auf einer Lage mit Bezeichnung Codier-Ring/ Funktion Lage Steckverbinder: Farbe • Optionaler [2] Optionaler Anschluss für Potenzi- X oder 2 Druckausgleich alausgleich 1) Der Steckverbinder X1203_1 ist auch einzeln bestellbar (d. h. ohne Steckverbinder X1203_2). 2) Der Steckverbinder X1206 ist auch einzeln bestellbar (d. h.
- Seite 52 Elektrische Installation Steckverbinder ® 5.6.2 Steckverbinderpositionen Antriebseinheit MOVIMOT advanced DBC Baugröße 2 Kabeleinführung M25 Das folgende Bild zeigt die möglichen Steckverbinderpositionen: X1206 X1203_2 X1203_1 X1217 X1207 X5136 X1206 X1203_1 X1203_2 X1207 X1217 X5136 X1203_2 X1203_1 X1206 X1217 X1207 X5136 9007233714053259 ®...
- Seite 53 Elektrische Installation Steckverbinder Steckverbinder Nicht gemeinsam auf einer Lage mit Bezeichnung Codier-Ring/ Funktion Lage Steckverbinder: Farbe • X1206 X1203_1 Schwarz "AC-400-V-Anschluss" X, 2 oder 3 • X1207 • X1217 X1203_2 Schwarz "AC-400-V-Anschluss" X, 2 oder 3 • X5136 X1206 "AC-400-V-Anschluss (IN)" X, 2 oder 3 •...
- Seite 54 Elektrische Installation Steckverbinder Kabeleinführung M16 Das folgende Bild zeigt die möglichen Steckverbinderpositionen: X1523 X4142 X5505 X5504 X5504 X5505 X4142 X1523 X5504 X5505 X4142 9007233714050827 Steckverbinder Nicht gemeinsam auf einer Lage mit Bezeichnung Codier-Ring/ Funktion Lage Steckverbinder: Farbe X5504 Gelb "STO" X, 2 oder 3 –...
- Seite 55 Elektrische Installation Steckverbinder Steckverbinder Nicht gemeinsam auf einer Lage mit Bezeichnung Codier-Ring/ Funktion Lage Steckverbinder: Farbe • Optionaler [2] Optionaler Anschluss für Potenzi- X oder 2 Druckausgleich alausgleich 1) Die Steckverbinder X5504 und X5505 sind nur gemeinsam bestellbar. 5.6.3 STO-Brückenstecker (3-phasig) WARNUNG Ein sicherheitsgerichtetes Abschalten des Geräts ist bei Verwendung des Brücken- steckers nicht möglich.
-
Seite 56: Pc-Anschluss
Elektrische Installation PC-Anschluss 5.6.4 Steckverbinderpositionen Elektronikdeckel DBC.. Das folgende Bild zeigt beispielhaft die Positionen der Potenziometer und Steckver- binder: X5231 9007228262316171 Bezeichnung Funktion "Potenziometer f1" (→ 2 61) (unter der Verschluss-Schraube) "Potenziometer f2" (→ 2 61) (unter der Verschluss-Schraube) X5231 "Analoger Eingang" PC-Anschluss ® Vor dem Starten der Engineering-Software MOVISUITE schließen Sie den PC an die Antriebseinheit an. -
Seite 57: Inbetriebnahme
Inbetriebnahme Inbetriebnahmehinweise Inbetriebnahme Inbetriebnahmehinweise Führen Sie vor der Inbetriebnahme folgende Handlungsschritte aus: WARNUNG! Stromschlag durch gefährliche Spannungen im Anschlusskasten. Tod oder schwere Verletzungen. Schalten Sie das Gerät spannungsfrei. Beachten Sie die 5 Sicherheitsregeln im Kapitel "Elektroarbeiten sicher durchführen". Warten Sie anschließend 5 Minuten. ... -
Seite 58: Voraussetzungen Für Die Inbetriebnahme
Inbetriebnahme Voraussetzungen für die Inbetriebnahme ® ð Sperren Sie die Funktion mit dem Parameter Bremse öffnen/DynaStop deakti- vieren bei FCB01 – Freischalten = "0" (Pfad: Funktionen > Antriebsfunktionen > FCB01 Endstufensperre). ® 3. Stellen Sie in der Engineering-Software MOVISUITE die Parameter gemäß den Anforderungen an die Hubwerksanwendung und deren Sicherheitsbeurteilung ein. -
Seite 59: Parametrier-Modus
Inbetriebnahme Parametrier-Modus Parametrier-Modus Zur Inbetriebnahme des Geräts stehen die beiden folgenden Parametrier-Modi zur Verfügung: Easy-Modus Einfache Inbetriebnahme mit festgelegter Ansteuerschnittstelle. • Einstellparameter, Sollwerte und zusätzliche Funktionen können Sie nur über me- chanische Einstellelemente (Potenziometer und DIP-Schalter) am Gerät einstellen. • Zur Inbetriebnahme sind keine Software und kein Bediengerät erforderlich. -
Seite 60: Bedienelemente
Inbetriebnahme Bedienelemente Bedienelemente 6.4.1 Übersicht Bedienelemente Das folgende Bild zeigt die Übersicht der Bedienelemente am Elektronikdeckel. Baugröße 1 S1 1 2 3 4 1 2 3 4 S2 S1 1 2 3 4 3 4 1 2 3 1 2 3 4 S2 4 S2 1 2 3 2 3 4 5 6 7 8 9 10... - Seite 61 Inbetriebnahme Bedienelemente 6.4.2 Potenziometer f1 ACHTUNG Verlust der zugesicherten Schutzart durch nicht oder fehlerhaft montierte Ver- schluss-Schraube des Potenziometers. Beschädigung des Geräts. • Schrauben Sie nach der Einstellung des Sollwerts die Verschluss-Schraube des Potenziometers mit Dichtung wieder ein. Am Potenziometer f1 stellen Sie den Geschwindigkeitssollwert f1 ein. •...
- Seite 62 Inbetriebnahme Bedienelemente Das folgende Bild zeigt die Skalierung des Geschwindigkeitssollwerts f2 mit dem Po- tenziometer f2: Geschwindigkeitssollwert f2 Applikationsgrenze positiv 9 10 Potenziometer-Stellung 18014427791524235 Je nach gewählter Drehrichtung wird der Parameter Applikationsgrenze positiv oder der Parameter Applikationsgrenze negativ zur Skalierung des Geschwindig- keitssollwerts f2 verwendet.
-
Seite 63: Dip-Schalter
Inbetriebnahme DIP-Schalter DIP-Schalter 6.5.1 Übersicht ACHTUNG Beschädigung der DIP-Schalter durch ungeeignetes Werkzeug. Sachschaden. • Schalten Sie die DIP-Schalter nur mit geeignetem Werkzeug um, z. B. einem Schlitzschraubendreher mit der Klingenbreite ≤ 3 mm. • Die Kraft, mit der Sie den DIP-Schalter umschalten, darf maximal 5 N betragen. Übersicht DIP-Schalter Das folgende Bild zeigt die DIP-Schalter der Antriebseinheit: Baugröße 1... - Seite 64 Inbetriebnahme DIP-Schalter DIP-Schalter S1 Die folgende Tabelle zeigt die Funktionalität der DIP-Schalter S1: DIP-Schalter Bedeutung Drehrich- Bremse öffnen/ Deaktivierung Reserviert ® tungsumkehr DynaStop Drehzahlüber- aktivieren wachung bei FCB01 - Freischalten Drehzahlüber- wachung Drehzahlüber- wachung 1) Die werkseitigen Einstellungen sind durch Fettschrift gekennzeichnet. Die werkseitige Einstellung des DIP-Schalters S1/4 = OFF dürfen Sie nicht ändern! DIP-Schalter S2 Die folgende Tabelle zeigt die Funktionalität der DIP-Schalter S2:...
- Seite 65 Inbetriebnahme DIP-Schalter 6.5.2 Beschreibung der DIP-Schalter DIP-Schalter S1/1: Drehrichtungsumkehr HINWEIS Die Drehrichtungsumkehr wird aus der Einstellung dieses DIP-Schalters und der Ein- stellung des Parameters Antriebsstrang 1 > Regler > Drehrichtungsumkehr gebildet. Wenn beide Einstellungen aktiv sind, wird der Drehzahl-Sollwert nicht invertiert (XOR-Verknüpfung).
- Seite 66 Inbetriebnahme DIP-Schalter DIP-Schalter S1/3: Deaktivierung Drehzahlüberwachung HINWEIS Wenn die Funktion dieses DIP-Schalters über einen Parameterzugriff deaktiviert wird, bleibt die zuletzt aktive Einstellung des entsprechenden Parameters erhalten. An diesem DIP-Schalter können Sie die Drehzahlüberwachung deaktivieren. • Drehzahlüberwachung AUS (S1/3 = ON): Die Drehzahlüberwachung ist nicht aktiv. •...
-
Seite 67: Inbetriebnahmeablauf
Inbetriebnahme Inbetriebnahmeablauf Inbetriebnahmeablauf 6.6.1 Inbetriebnahme im Easy-Modus Im Easy-Modus (Auslieferungszustand) erfolgt die Inbetriebnahme ohne PC oder Be- diengerät. Im Easy-Modus sind die Gerätefunktionen vordefiniert. Die Sollwerteinstellung erfolgt nur über mechanische Einstellelemente (Potenziome- ter, DIP-Schalter). Der Elektronikdeckel steuert die Antriebseinheit mit der Antriebsfunktion FBC05 Dreh- zahlregelung. -
Seite 68: Inbetriebnahme Mit Vorortbediengerät Cbg22A
Inbetriebnahme Inbetriebnahme mit Vorortbediengerät CBG22A Erweiterte • FCB01 Endstufensperre Antriebsfunktionen • FCB02 Stopp-Standard • FCB26 Stopp an Benutzergrenze • Grenzwerte 1 Überwachungen • Kontrollfunktionen 1 • Energiesparfunktion Informationen zur Über den Projektknoten sind die Gerätedaten abrufbar. Antriebseinheit Gerätedaten • Geräteidentifikation •... -
Seite 69: Konfiguration Der Digitalen Ein-/Ausgänge
Inbetriebnahme Konfiguration der digitalen Ein-/Ausgänge Konfiguration der digitalen Ein-/Ausgänge Easy-Modus Im Easy-Modus ist die folgende Konfiguration der digitalen Eingänge aktiv: (Auslieferungszu- stand) Digitale Eingänge Funktion Einstellung (Konfiguration der digitalen Eingänge) (Rechts/Links/Sollwertumschaltung) • DI01 Festsollwerte, Drehrichtung positiv • DI02 Festsollwerte, Drehrichtung negativ •... -
Seite 70: Antriebsverhalten Bei Stillstand Konfigurieren (Fcb02, Fcb13, Fcb14)
Inbetriebnahme Antriebsverhalten bei Stillstand konfigurieren (FCB02, FCB13, FCB14) Weitere Sollwert-Skalierung in den Betriebsarten: Betriebsarten • "Unipolar/Festsollwert" • "Bipolar/Festsollwert" • "Festsollwert + Analoger Sollwert" • "Festsollwert x Analoger Sollwert" HINWEIS Die Sollwert-Skalierung in diesen Betriebsarten ist nur im Expert-Modus und bei frei- er Konfiguration der digitalen Eingänge (Konfiguration digitale Eingänge = "0") mög- lich. -
Seite 71: Betrieb
Betrieb Lasttrennschalter Betrieb Lasttrennschalter ACHTUNG Erhöhter Verschleiß der Schaltkontakte. Zerstörung der Schaltkontakte. • Vermeiden Sie das Schalten des Lasttrennschalters unter Last. Der Lasttrennschalter des Geräts dient dazu, die Spannungsversorgung zum Elektro- nikdeckel zu unterbrechen. Die Klemmen des Geräts stehen weiterhin unter Span- nung. -
Seite 72: Binärsteuerung
Betrieb Binärsteuerung Binärsteuerung Das Verhalten der Antriebseinheit hängt von folgenden Faktoren ab: • Gewählte Konfiguration der digitalen Eingänge. • Status der digitalen Eingänge. Die folgende Tabelle beschreibt die Steuerfunktionen in Verbindung mit den vordefi- nierten Konfigurationen der digitalen Eingänge. Folgende Konfigurationen der digitalen Eingänge können Sie wählen: Nr. -
Seite 73: Verhalten Der Antriebseinheit Bei Spannungsausfall
Betrieb Verhalten der Antriebseinheit bei Spannungsausfall Nr. Konfiguration digitale Eingänge Beschreibung Motorpotenziometer links • Drehrichtung negativ (Linkslauf) • Geschwindigkeits-Sollwert über die Motorpotenziometer-Funktion • Fehler-Reset Betriebsart Festsollwertverarbeitung: • Motorpotenziometer/Festsollwert Rechts, Links, Leitfrequenz • Drehrichtung positiv, negativ • Geschwindigkeits-Sollwert über den Leitfrequenzeingang •... -
Seite 74: Störungen Am Mechanischen Antrieb
Öl tritt im Anschluss- interne Dichtung defekt • Rücksprache mit SEW- EURODRIVE kasten oder an der Verbindung Motor/ • Interne Dichtung durch SEW- Getriebe aus (nur bei EURODRIVE-Service oder Getriebemotoren) von SEW-EURODRIVE ge- schultem Fachpersonal tau- schen lassen ® Betriebsanleitung – MOVIMOT advanced... -
Seite 75: Störungen An Der Bremse
EURODRIVE geschultem Fachpersonal Bremse defekt • Rücksprache mit SEW- EURODRIVE • Wechsel der Bremse durch SEW-EURODRIVE-Service oder von SEW-EURODRIVE geschultem Fachpersonal Bremsbelag verschlissen • Rücksprache mit SEW- Motor bremst nicht EURODRIVE • Wechsel des Belagträgers durch SEW-EURODRIVE- Service oder von SEW-... -
Seite 76: Reset Von Fehlermeldungen
Service Reset von Fehlermeldungen Reset von Fehlermeldungen WARNUNG Die Behebung der Störungsursache oder ein Reset können dazu führen, dass der Antrieb selbständig wieder anläuft. Tod oder schwere Verletzungen. • Verhindern Sie ein unbeabsichtigtes Anlaufen. Fehlermeldung quittieren Sie durch: • Netz ausschalten und wieder einschalten. •... - Seite 77 Service Beschreibung der Status- und Betriebsanzeigen 8.3.2 Allgemeine LEDs Status-LED "DRIVE" Die folgende Tabelle beschreibt die Anzeigefunktionen der LED "DRIVE": Betriebszustand/ Bedeutung Maßnahme Fehler- Subfehler-Code Code – Nicht betriebsbereit Die Netzspannung fehlt. Schalten Sie die Netzspannung ein. Gelb Nicht betriebsbereit Initialisierungsphase Warten Sie, bis die Initialisierung been-...
- Seite 78 Service Beschreibung der Status- und Betriebsanzeigen Betriebszustand/ Bedeutung Maßnahme Fehler- Subfehler-Code Code Fehler Erdschluss Entnehmen Sie mögliche Maßnah- Blinkt, 1 Hz Fehler Brems-Chopper men dem Produkt- Fehler Netzfehler handbuch > Kapitel "Fehlertabelle". Fehler Zwischenkreis 1, 2, 3 Fehler Drehzahlüberwachung 1, 2, 5, 6, 9, 10 Fehler Regelverfahren 1, 3 – 11 Fehler Data-Flexibility...
- Seite 79 Service Beschreibung der Status- und Betriebsanzeigen Betriebszustand/ Bedeutung Maßnahme Fehler- Subfehler-Code Code 1, 2 Fehler Endstufenüberwachung Wenden Sie sich an den Service von Leuchtet dauernd Fehler Brems-Chopper SEW‑EURODRIVE. Fehler Zwischenkreis 3, 4, 8 Fehler Regelverfahren 2, 99 Fehler Data-Flexibility 7, 8 Fehler Temperaturüberwachung 1, 3, 6, 7, 8, 9, 11, Fehler Geber 1...
-
Seite 80: Gerätetausch
Service Gerätetausch Gerätetausch 8.4.1 Hinweise WARNUNG ® Durch Abnehmen des Elektronikdeckels wird DynaStop deaktiviert. Tod oder schwere Verletzungen. • Falls das Deaktivieren für die Anlage nicht zulässig ist, müssen Sie zusätzliche Maßnahmen vorsehen (z. B. mechanische Absteckung). WARNUNG Stromschlag durch gefährliche Spannungen im Anschlusskasten. Gefährliche Span- nungen können noch bis zu 5 Minuten nach Netzabschaltung vorhanden sein. - Seite 81 Service Gerätetausch 8.4.2 Tausch des Elektronikdeckels Tauschen Sie den Elektronikdeckel wie folgt: 1. Beachten Sie die Sicherheitshinweise! 2. Lösen Sie die Schrauben und ziehen Sie den Elektronikdeckel vom Anschlusskas- ten ab. 3. Vergleichen Sie die Daten auf dem Typenschild des bisherigen Elektronikdeckels mit den Daten auf dem Typenschild des neuen Elektronikdeckels.
- Seite 82 Service Gerätetausch 8.4.3 Tausch des Speichermoduls Tauschen Sie das Speichermodul wie folgt: 1. Beachten Sie die Sicherheitshinweise! 2. Lösen Sie die Schrauben und ziehen Sie den Elektronikdeckel vom Anschlusskas- ten ab. 3. Entnehmen Sie das Speichermodul aus dem Elektronikdeckel. 4. Vergleichen Sie die Sachnummer und den Status des Speichermoduls. HINWEIS Das neue Speichermodul muss die selbe Sachnummer und den gleichen (oder höhe- ren) Status aufweisen wie das bisherige Speichermodul.
-
Seite 83: Tausch Der Antriebseinheit
Service Gerätetausch 8.4.4 Tausch der Antriebseinheit Tauschen Sie die Antriebseinheit wie folgt: 1. Beachten Sie die Sicherheitshinweise! 2. Montieren Sie die Tragöse an die Antriebseinheit, siehe Kapitel "Service" > Gerä- tetausch" > "Montage Tragöse" (→ 2 84). 3. Demontieren Sie die Antriebseinheit. Beachten Sie dabei die "Demontagehinwei- se"... -
Seite 84: Montage Der Tragöse Bei Motoren Ohne Getriebe
Service Außerbetriebnahme 8.4.5 Montage der Tragöse bei Motoren ohne Getriebe Montieren Sie die Tragöse wie folgt: 1. Demontieren Sie das PE-Anschlusskabel. 2. Montieren Sie die Tragöse zum Transport gemäß dem folgenden Bild: 2.0 – 2.4 Nm 9007231640809611 Außerbetriebnahme WARNUNG Verbrennungsgefahr durch heiße Oberflächen. Schwere Verletzungen. -
Seite 85: Entsorgung
Service Entsorgung Entsorgung Entsorgen Sie das Produkt und alle Teile getrennt nach Beschaffenheit und gemäß den nationalen Vorschriften. Wenn vorhanden, führen Sie das Produkt einem Recy- clingprozess zu oder wenden Sie sich an einen Entsorgungsfachbetrieb. Wenn mög- lich, trennen Sie das Produkt in folgende Kategorien auf: •... -
Seite 86: Inspektion Und Wartung
Inspektion und Wartung Inspektions- und Wartungsintervalle Inspektion und Wartung Inspektions- und Wartungsintervalle Die folgende Tabelle zeigt die Inspektionsintervalle: Zeitintervall Was ist zu tun? Wer darf die Arbei- ten durchführen? Beim Öffnen des Elektro- Wenn der Elektronikdeckel nach Fachpersonal beim nikdeckels nach einer einer Betriebszeit von ≥ 6 Monaten Kunden Betriebszeit von ≥ 6 Mo-... -
Seite 87: Vorarbeiten Zu Inspektions- Und Wartungsarbeiten
Inspektion und Wartung Inspektions- und Wartungsarbeiten Inspektions- und Wartungsarbeiten 9.2.1 Vorarbeiten zu Inspektions- und Wartungsarbeiten Führen Sie vor allen Inspektions- und Wartungsarbeiten folgende Handlungsschritte aus: WARNUNG! Stromschlag durch gefährliche Spannungen im Anschlusskasten. Tod oder schwere Verletzungen. Schalten Sie das Gerät spannungsfrei. Beachten Sie die 5 Sicherheitsregeln im Kapitel "Elektroarbeiten sicher durchführen". - Seite 88 Inspektion und Wartung Inspektions- und Wartungsarbeiten Arbeitsschritte bei Elektronikdeckel Baugröße 1 ACHTUNG Verlust der zugesicherten Schutzart. Sachschäden. • Wenn der Deckel vom Anschlusskasten abgenommen ist, müssen Sie den Deckel und den Anschlussraum vor Feuchtigkeit, Staub oder Fremdkörper schüt- zen. ® Tauschen Sie die Dichtung von MOVIMOT advanced wie folgt: 1.
- Seite 89 Inspektion und Wartung Inspektions- und Wartungsarbeiten 3. ACHTUNG! Verlust der zugesicherten Schutzart. Sachschäden. Stellen Sie sicher, dass beim Entfernen der Dichtung die Dichtflächen nicht beschädigt werden. Lösen Sie die bisherige Dichtung, indem Sie diese von den Befestigungsnocken abhebeln. ð Die Demontage wird erleichtert, wenn Sie die Reihenfolge wie im folgenden Bild dargestellt einhalten.
- Seite 90 Inspektion und Wartung Inspektions- und Wartungsarbeiten VORSICHT! Verletzungsgefahr durch scharfe Kanten. Schnittverletzungen. Verwenden Sie bei der Reinigung Schutzhandschuhe. Lassen Sie die Arbeiten nur von geschultem Fachpersonal durchführen. Reinigen Sie die Dichtflächen des Anschlusskastens und Elektronikdeckels sorg- fältig. 9007228456900619 ® Betriebsanleitung –...
- Seite 91 Inspektion und Wartung Inspektions- und Wartungsarbeiten 6. Setzen Sie die neue Dichtung auf den Anschlusskasten und arretieren diese mit den Befestigungsnocken. Die Montage wird erleichtert, wenn Sie die dargestellte Reihenfolge einhalten. 9007228456903051 ® Betriebsanleitung – MOVIMOT advanced...
- Seite 92 Inspektion und Wartung Inspektions- und Wartungsarbeiten 7. Überprüfen Sie die Installation und Inbetriebnahme der Antriebseinheit anhand der entsprechend gültigen Betriebsanleitung. 8. Setzen Sie den Elektronikdeckel wieder auf den Anschlusskasten auf und befesti- gen diesen. ð Beachten Sie beim Verschrauben des Elektronikdeckels folgende Vorgehens- weise: Schrauben anlegen/eindrehen und schrittweise über Kreuz mit einem Anziehdrehmoment von 6.0 Nm fest anziehen.
- Seite 93 Inspektion und Wartung Inspektions- und Wartungsarbeiten Arbeitsschritte bei Elektronikdeckel Baugröße 2 ACHTUNG Verlust der zugesicherten Schutzart. Sachschäden. • Wenn der Deckel vom Anschlusskasten abgenommen ist, müssen Sie den Deckel und den Anschlussraum vor Feuchtigkeit, Staub oder Fremdkörper schüt- zen. ® Tauschen Sie die Dichtung von MOVIMOT advanced wie folgt: 1.
- Seite 94 Inspektion und Wartung Inspektions- und Wartungsarbeiten 3. ACHTUNG! Verlust der zugesicherten Schutzart. Sachschäden. Stellen Sie sicher, dass beim Entfernen der Dichtung die Dichtflächen nicht beschädigt werden. Lösen Sie die bisherige Dichtung, indem Sie diese von den Befestigungsnocken abhebeln. ð Die Demontage wird erleichtert, wenn Sie die Reihenfolge wie im folgenden Bild dargestellt einhalten.
- Seite 95 Inspektion und Wartung Inspektions- und Wartungsarbeiten VORSICHT! Verletzungsgefahr durch scharfe Kanten. Schnittverletzungen. Verwenden Sie bei der Reinigung Schutzhandschuhe. Lassen Sie die Arbeiten nur von geschultem Fachpersonal durchführen. Reinigen Sie die Dichtflächen des Anschlusskastens und Elektronikdeckels sorg- fältig. 34406743819 6. Setzen Sie die neue Dichtung auf den Elektronikdeckel und arretieren diese mit den Befestigungsnocken.
- Seite 96 Inspektion und Wartung Inspektions- und Wartungsarbeiten 7. Überprüfen Sie die Installation und Inbetriebnahme der Antriebseinheit anhand der entsprechend gültigen Betriebsanleitung. 8. Setzen Sie den Elektronikdeckel wieder auf den Anschlusskasten auf und befesti- gen diesen. ð Beachten Sie beim Verschrauben des Elektronikdeckels folgende Vorgehens- weise: Schrauben anlegen/eindrehen und schrittweise über Kreuz mit einem Anziehdrehmoment von 9.5 Nm fest anziehen.
