Elektrische Installation
9

Belegung der optionalen Steckverbinder

9.12 Belegung der optionalen Steckverbinder
9.12.1 X1203_1 und X1203_2: AC-400-V-Anschluss
262
Produkthandbuch – MOVIMOT
Die folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
AC-400-V-Anschluss zur Geräteversorgung/zum Weiterschleifen
Anschlussart
M23, SEW-Einsatz Serie 723, SpeedTec-Ausstattung, Fa. TE Connectivity -
Intercontec products, female, Codier-Ring: schwarz, berührsicher

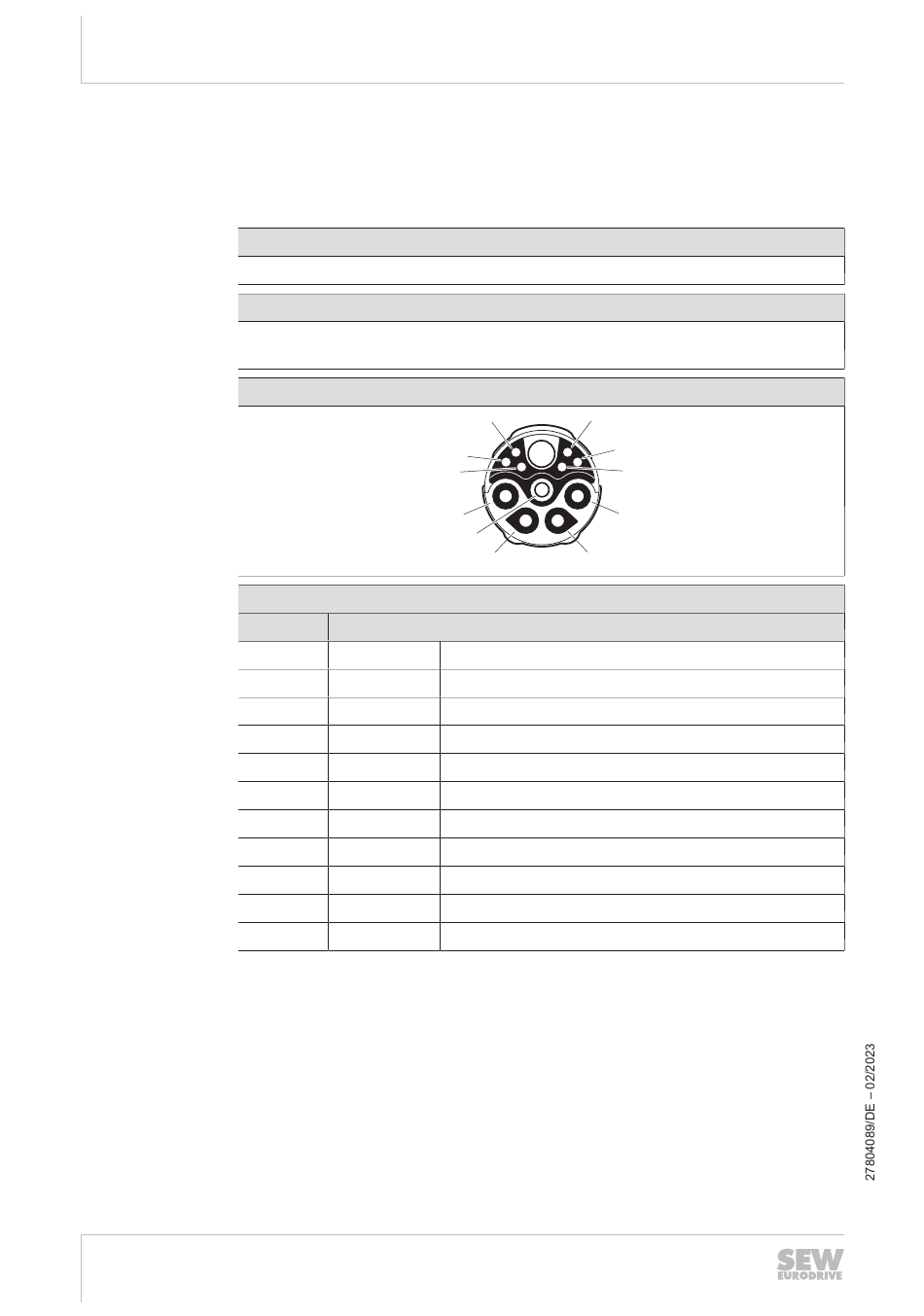

Anschlussbild
Belegung
Kontakt Funktion
A L1
B L2
C L3
D Res.
PE PE
1 Res.
2 Res.
3 Res.
4 Res.
5 Res.
6 Res.
®
advanced
4 2
1
5
6
A
PE
B
C
Anschluss Netz, Phase L1
Anschluss Netz, Phase L2
Anschluss Netz, Phase L3
Reserviert
Anschluss Schutzleiter
Reserviert
Reserviert
Reserviert
Reserviert
Reserviert
Reserviert
3
D
