Anschlüsse MOVIFIT

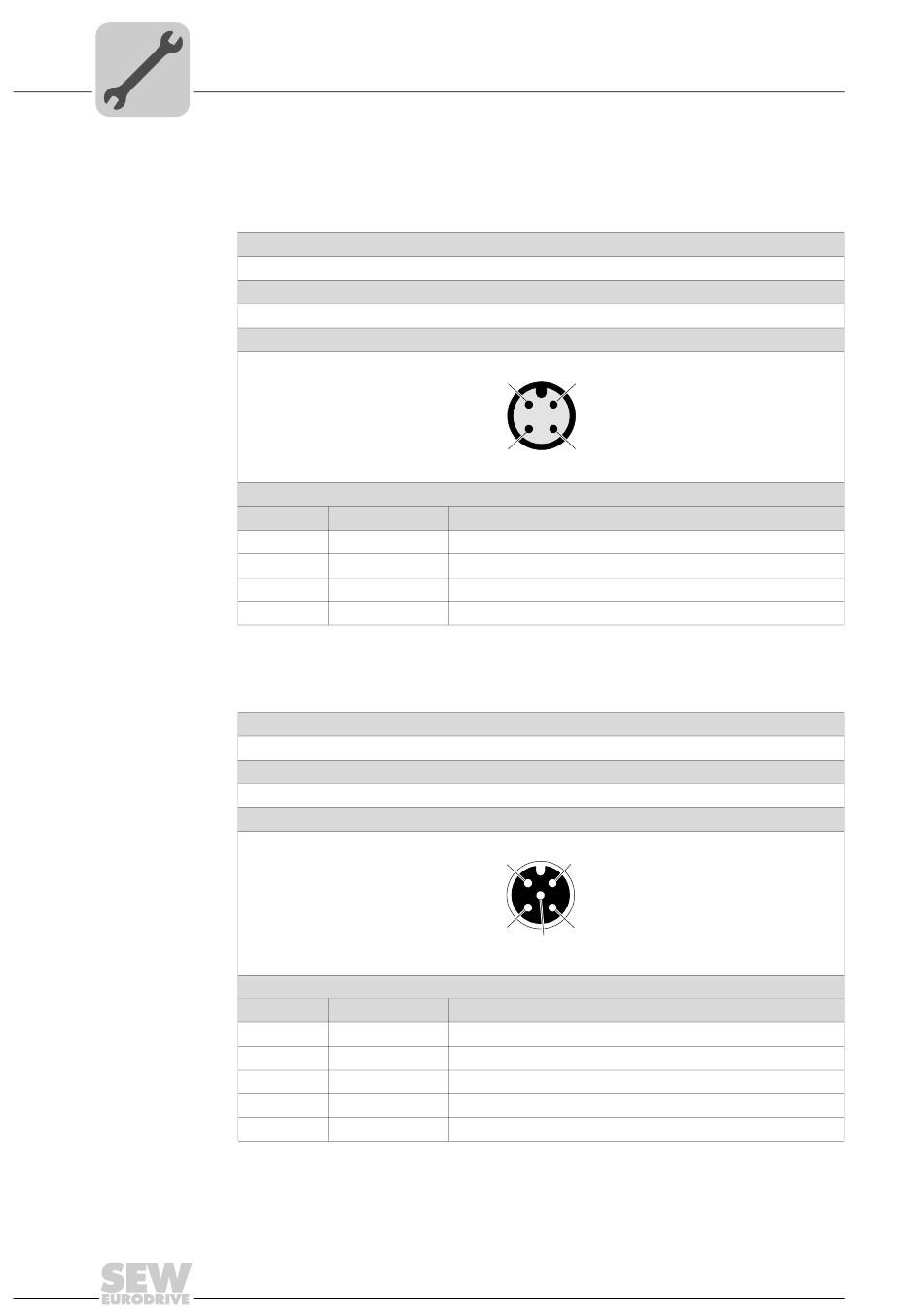

5.5 Anschlüsse MOVIFIT
5.5.1 X21: Anschluss AS-Interface
5.5.2 X22: Binäreingang Sensor 2
24
®
basic mit AS-Interface
®
basic mit AS-Interface
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
AS-Interface – Eingang
Anschlussart
M12, 4-polig, male, A-codiert
Anschlussbild
Belegung
Nr. Name
1 AS-Interface +
2 n. c.
3 AS-Interface −
4 n. c.
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Binäreingang Sensor 2
Anschlussart
M12, 5-polig, female, A-codiert
Anschlussbild
Belegung
Nr. Name
1 +24 V
2 n. c.
3 0V24
4 DI2
5 PE
2
1
4
3
Funktion
AS-Interface +
Nicht belegt
AS-Interface −
Nicht belegt
1 2
4
3
5
Funktion
DC-24-V-Ausgang (Sensorversorgung)
Nicht belegt
0V24-Bezugspotenzial
Binäreingang Sensor 2
Potenzialausgleich / Schutzleiter
