Elektrische Installation
9

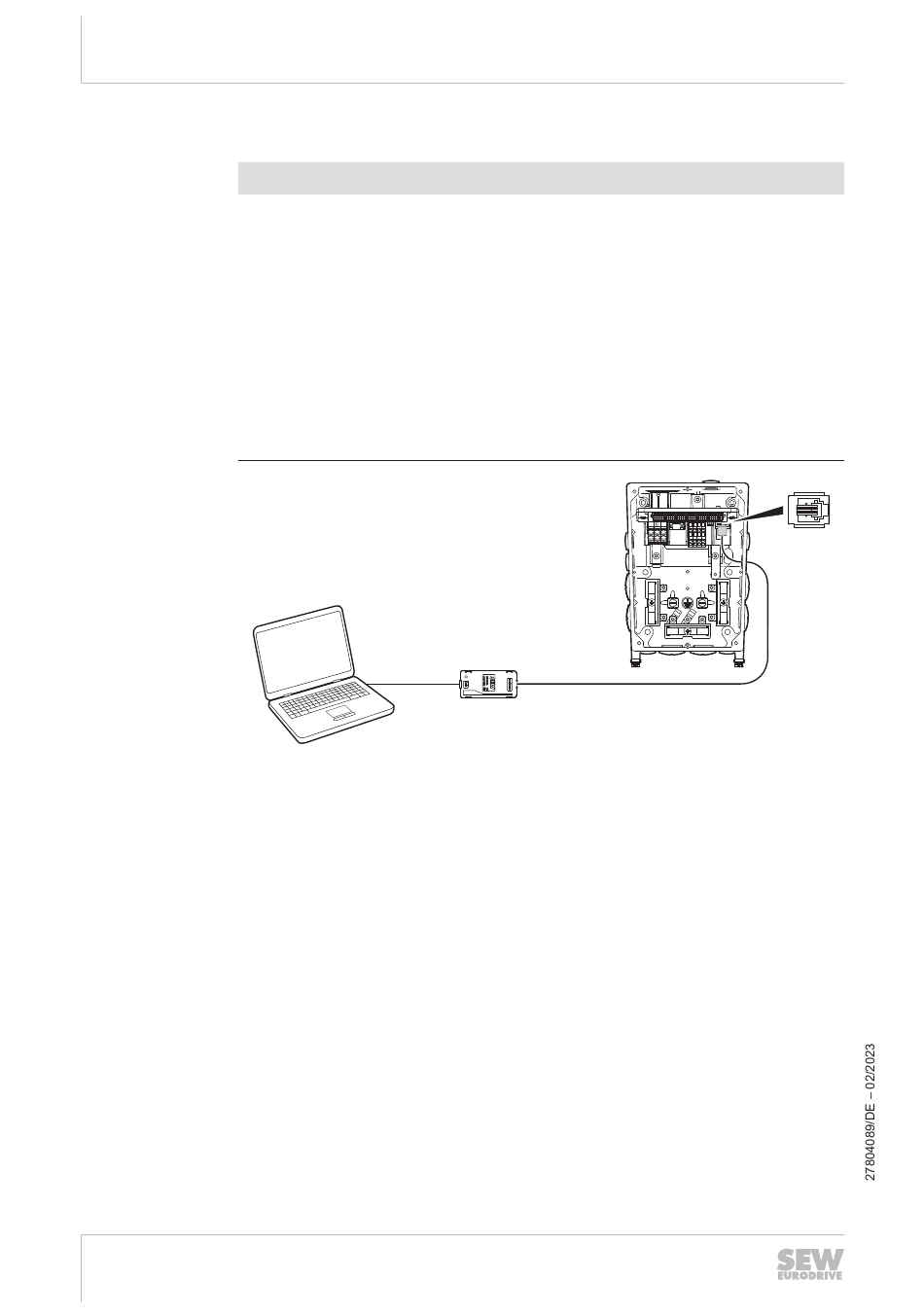

PC-Anschluss
Anschluss an X31 (RJ10 im Anschlusskasten)
324
Produkthandbuch – MOVIMOT
ACHTUNG
Der Anschluss X31 stellt eine 24-V-Versorgungsspannung zum Betrieb der ange-
schlossenen Optionen zur Verfügung.
Beschädigung von angeschlossenen Optionen mit geringerer Nennspannung.
•
Schließen Sie am Anschluss X31 nur Optionen mit einer Nennspannung von
24 V an, z. B.:
– Schnittstellenumsetzer USM21A,
– Bediengeräte CBG..
•
Folgende Optionen mit einer Nennspannung von 5 V dürfen Sie nicht am An-
schluss X31 anschließen:
– Schnittstellenumsetzer USB11A, UWS11A, UWS21A
– Bediengeräte DBG.., GBG21A.
USB
[1]
USB-2.0-Verbindungskabel
(handelsüblich, im Lieferumfang des USM21A enthalten)
[2]
Schnittstellenumsetzer USM21A
[3]
Verbindungskabel RJ10/RJ10
(im Lieferumfang des Schnittstellenumsetzers USM21A enthalten)
®
advanced
[2]
[1]
[3]
X31
9007224818777355
