Elektrische Installation
9
Installationsvorschriften
PE-Anschluss an Geräten mit Schutzbügel
212
Produkthandbuch – MOVIMOT
Der optionale Schutzbügel dient zum Schutz der Steckverbinder am Elektronikdeckel.
Entfernen Sie den Schutzbügel nicht.

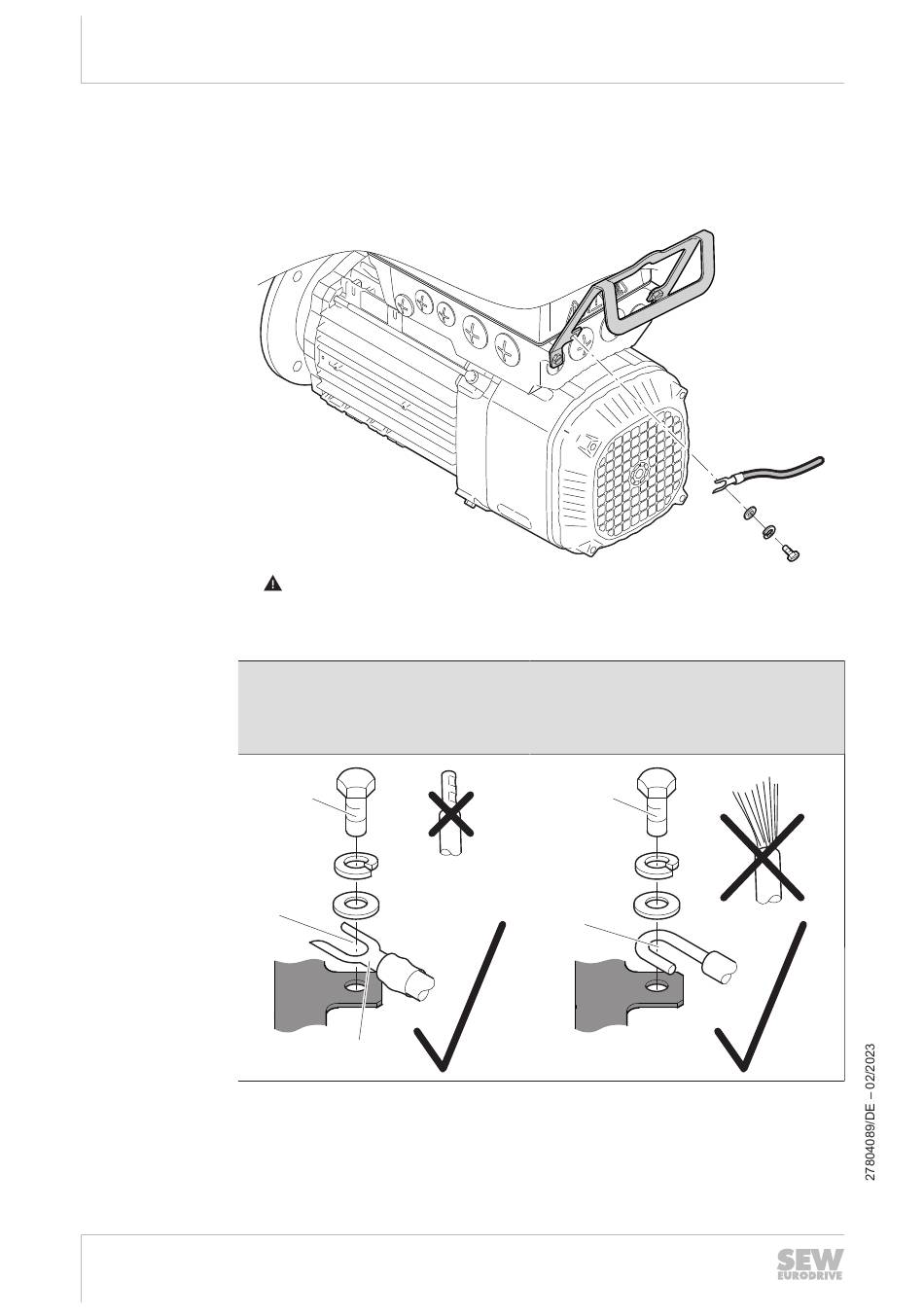

1. Schließen Sie das PE-Kabel gemäß dem folgenden Bild am Schutzbügel an.
2.
WARNUNG! Stromschlag durch fehlerhaften PE-Anschluss. Tod oder schwere
Verletzung.
Installieren Sie das PE-Kabel folgendermaßen an das Schutzblech (Anziehdreh-
moment der Schraube: 2.0 – 2.4 Nm).
Empfehlung:
Montage mit Gabelkabelschuh
Zulässig für alle Querschnitte
M5
[1]
[2]
1) Verwenden Sie zur Montage das dargestellte Installationsmaterial aus dem Beipack.
[1] Installieren Sie das PE-Anschlusskabel zwischen der Scheibe und dem Schutz-
blech.
[2] Gabelkabelschuh passend für M5-PE-Schrauben
®
advanced
i n
5 m
Montage mit massivem Anschluss-
1)
draht
1)
Zulässig für Querschnitte bis
maximal 2.5 mm
M5
[1]
2.0 – 2.4 Nm
2
≤ 2.5 mm
2
