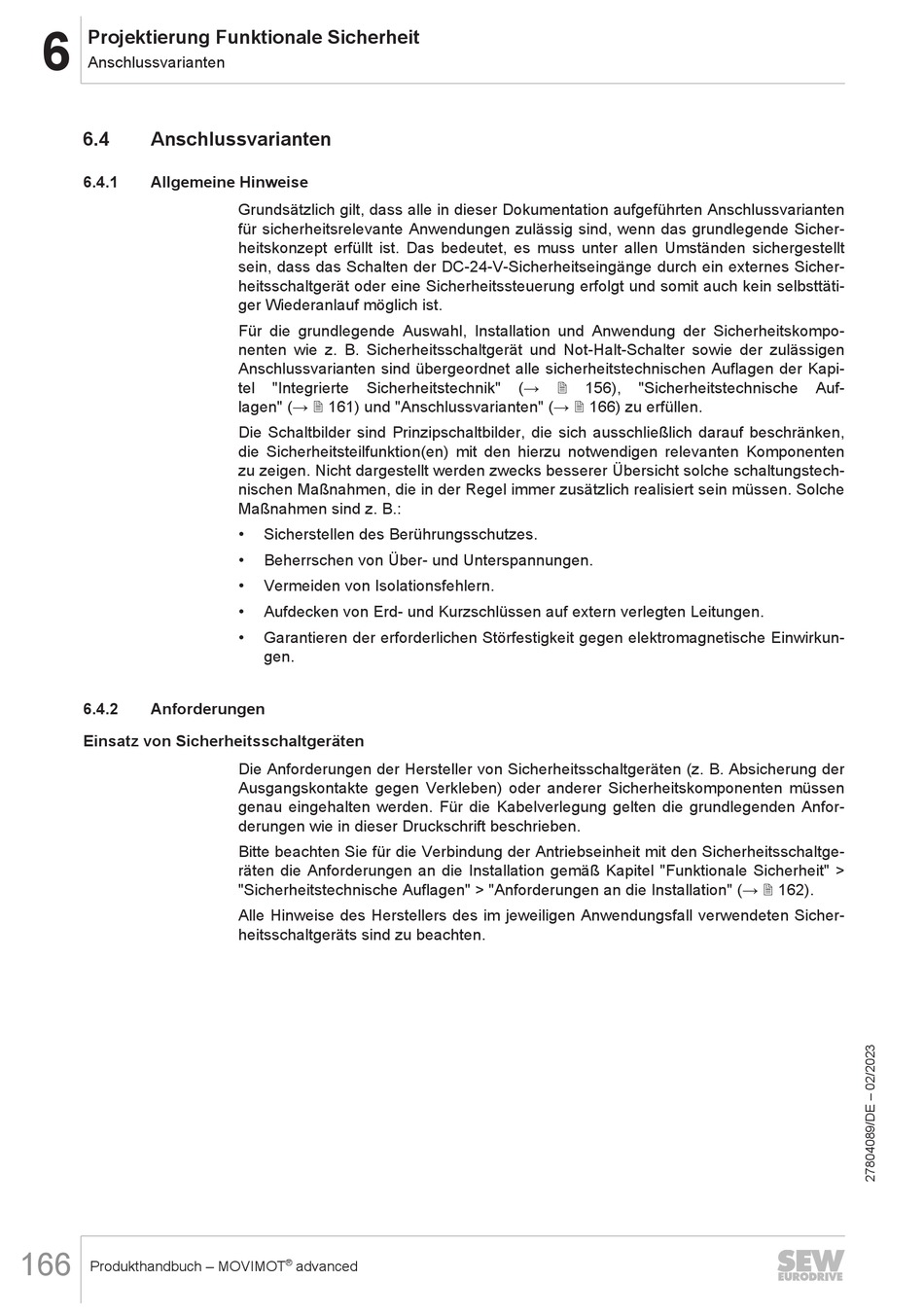

Projektierung Funktionale Sicherheit
6
Anschlussvarianten
6.4
Anschlussvarianten
6.4.1
Allgemeine Hinweise
6.4.2
Anforderungen
Einsatz von Sicherheitsschaltgeräten
166
Produkthandbuch – MOVIMOT
Grundsätzlich gilt, dass alle in dieser Dokumentation aufgeführten Anschlussvarianten
für sicherheitsrelevante Anwendungen zulässig sind, wenn das grundlegende Sicher-
heitskonzept erfüllt ist. Das bedeutet, es muss unter allen Umständen sichergestellt
sein, dass das Schalten der DC-24-V-Sicherheitseingänge durch ein externes Sicher-
heitsschaltgerät oder eine Sicherheitssteuerung erfolgt und somit auch kein selbsttäti-
ger Wiederanlauf möglich ist.
Für die grundlegende Auswahl, Installation und Anwendung der Sicherheitskompo-
nenten wie z. B. Sicherheitsschaltgerät und Not-Halt-Schalter sowie der zulässigen
Anschlussvarianten sind übergeordnet alle sicherheitstechnischen Auflagen der Kapi-
Sicherheitstechnik" (→ 2 156),
tel
"Integrierte
lagen" (→ 2 161) und "Anschlussvarianten" (→ 2 166) zu erfüllen.
Die Schaltbilder sind Prinzipschaltbilder, die sich ausschließlich darauf beschränken,
die Sicherheitsteilfunktion(en) mit den hierzu notwendigen relevanten Komponenten
zu zeigen. Nicht dargestellt werden zwecks besserer Übersicht solche schaltungstech-
nischen Maßnahmen, die in der Regel immer zusätzlich realisiert sein müssen. Solche
Maßnahmen sind z. B.:
•
Sicherstellen des Berührungsschutzes.
•
Beherrschen von Über- und Unterspannungen.
•
Vermeiden von Isolationsfehlern.
•
Aufdecken von Erd- und Kurzschlüssen auf extern verlegten Leitungen.
•
Garantieren der erforderlichen Störfestigkeit gegen elektromagnetische Einwirkun-
gen.
Die Anforderungen der Hersteller von Sicherheitsschaltgeräten (z. B. Absicherung der
Ausgangskontakte gegen Verkleben) oder anderer Sicherheitskomponenten müssen
genau eingehalten werden. Für die Kabelverlegung gelten die grundlegenden Anfor-
derungen wie in dieser Druckschrift beschrieben.
Bitte beachten Sie für die Verbindung der Antriebseinheit mit den Sicherheitsschaltge-
räten die Anforderungen an die Installation gemäß Kapitel "Funktionale Sicherheit" >
"Sicherheitstechnische Auflagen" > "Anforderungen an die Installation" (→ 2 162).
Alle Hinweise des Herstellers des im jeweiligen Anwendungsfall verwendeten Sicher-
heitsschaltgeräts sind zu beachten.
®
advanced
"Sicherheitstechnische
Auf-
