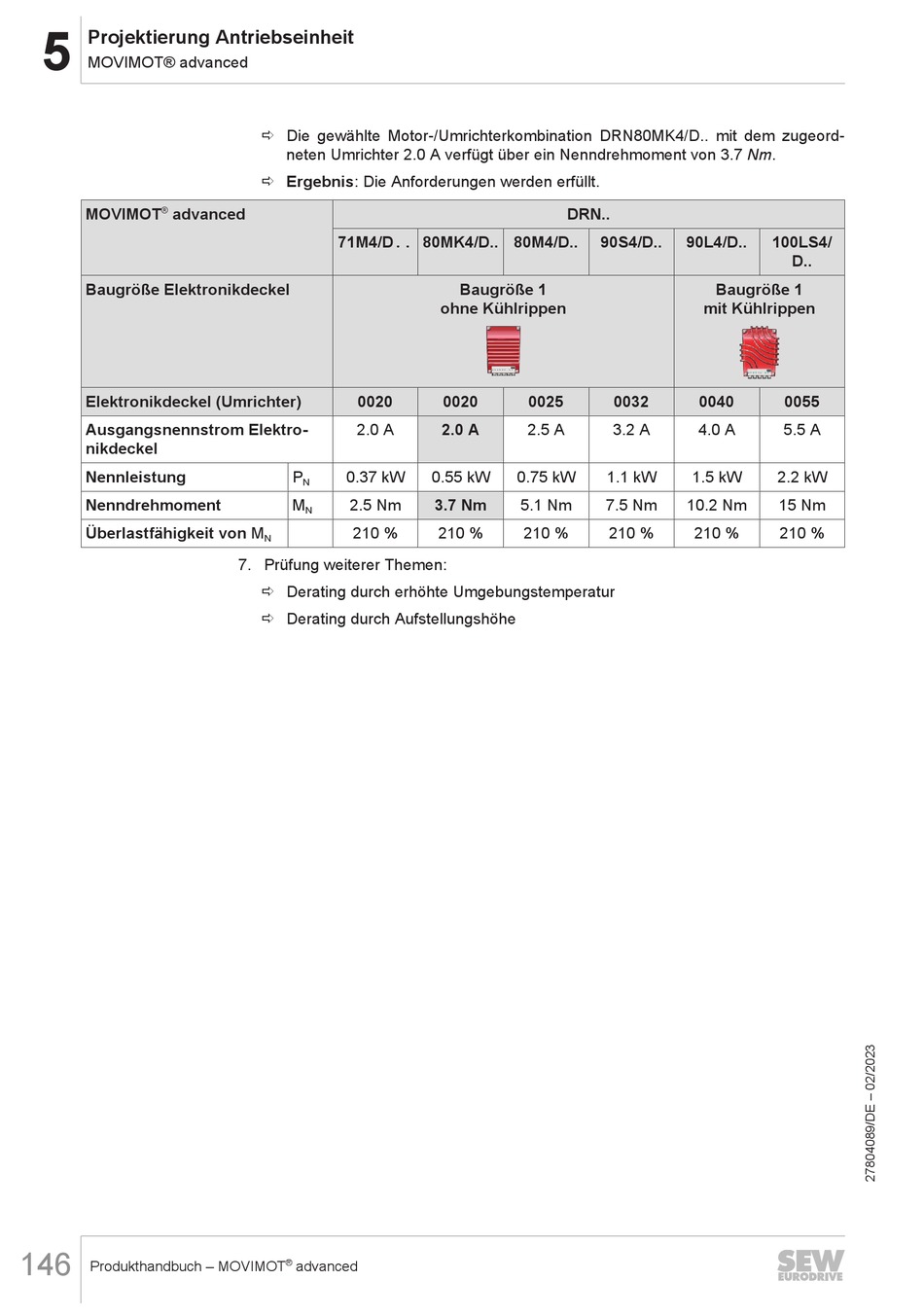

Projektierung Antriebseinheit
5
MOVIMOT® advanced
®
MOVIMOT
advanced
Baugröße Elektronikdeckel
Elektronikdeckel (Umrichter)
Ausgangsnennstrom Elektro-
nikdeckel
Nennleistung
Nenndrehmoment
Überlastfähigkeit von M
146
Produkthandbuch – MOVIMOT
ð Die gewählte Motor-/Umrichterkombination DRN80MK4/D.. mit dem zugeord-
neten Umrichter 2.0 A verfügt über ein Nenndrehmoment von 3.7 Nm.
ð Ergebnis: Die Anforderungen werden erfüllt.
71M4/D.. 80MK4/D.. 80M4/D..
0020
2.0 A
P
0.37 kW
N
M
2.5 Nm
N
210 %
N
7. Prüfung weiterer Themen:
ð Derating durch erhöhte Umgebungstemperatur
ð Derating durch Aufstellungshöhe
®
advanced
DRN..
90S4/D..
Baugröße 1
ohne Kühlrippen
0020
0025
2.0 A
2.5 A
0.55 kW
0.75 kW
3.7 Nm
5.1 Nm
7.5 Nm
210 %
210 %
90L4/D..
100LS4/
Baugröße 1
mit Kühlrippen
0032
0040
3.2 A
4.0 A
1.1 kW
1.5 kW
2.2 kW
10.2 Nm
15 Nm
210 %
210 %
210 %
D..
0055
5.5 A
