Elektrische Installation
9
Steckverbinder
Steckverbinder
Bezeichnung Codier-Ring/
X4142
-
-
1) Die Steckverbinder X5504 und X5505 sind nur gemeinsam bestellbar.
2) Der Steckverbinder X1523 ist auch einzeln bestellbar (d. h. ohne Steckverbinder X2313).
9.11.5
Steckverbinderpositionen Elektronikdeckel DFC..
254
Produkthandbuch – MOVIMOT
Funktion
Farbe
Rot
"Engineering-Schnittstel-
le" (→ 2 305)
-
[1] Optionaler Druckausgleich
-
[2] Optionaler Anschluss für Potenzi-
alausgleich

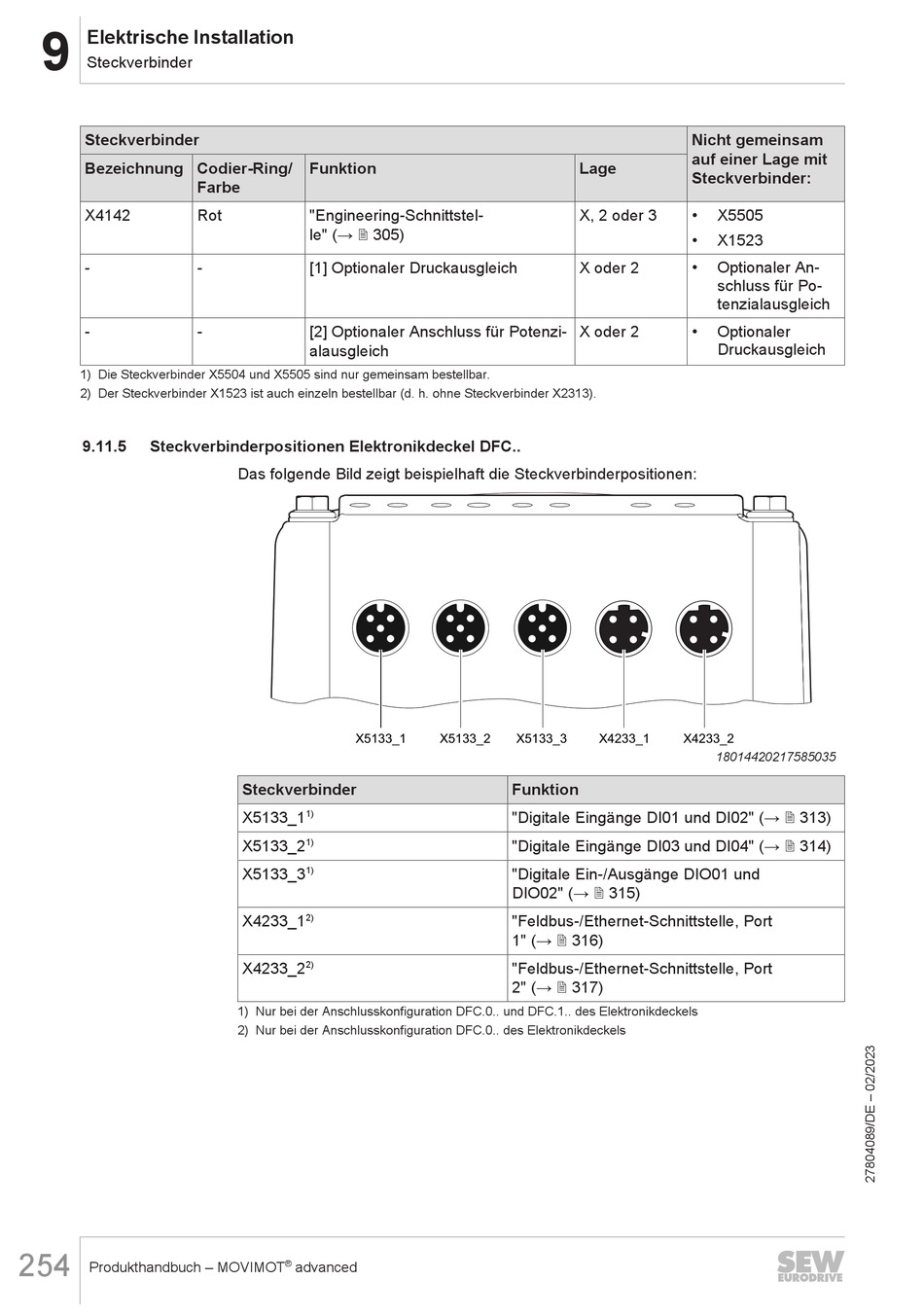

Das folgende Bild zeigt beispielhaft die Steckverbinderpositionen:
X5133_1
Steckverbinder
1)
X5133_1
1)
X5133_2
1)
X5133_3
2)
X4233_1
2)
X4233_2
1) Nur bei der Anschlusskonfiguration DFC.0.. und DFC.1.. des Elektronikdeckels
2) Nur bei der Anschlusskonfiguration DFC.0.. des Elektronikdeckels
®
advanced
Lage
X, 2 oder 3
X oder 2
X oder 2
X5133_2
X5133_3
X4233_1
Funktion
"Digitale Eingänge DI01 und DI02" (→ 2 313)
"Digitale Eingänge DI03 und DI04" (→ 2 314)
"Digitale Ein-/Ausgänge DIO01 und
DIO02" (→ 2 315)
"Feldbus-/Ethernet-Schnittstelle, Port
1" (→ 2 316)
"Feldbus-/Ethernet-Schnittstelle, Port
2" (→ 2 317)
Nicht gemeinsam
auf einer Lage mit
Steckverbinder:
•
X5505
•
X1523
•
Optionaler An-
schluss für Po-
tenzialausgleich
•
Optionaler
Druckausgleich
X4233_2
