9.12.6
X2327: Anschluss PA für AC 400 V und DC-24-V-Stützspannung (OUT)
Die folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Anschluss PA für AC 400 V und DC-24-V-Stützspannung (OUT)
Anschlussart
M23, female, Innengewinde mit Überwurfmutter, SEW-Einsatz, Serie 723, Speed-
Tec-Ausstattung, Fa. TE Connectivity - Intercontec products, Codier-Ring: schwarz/
grün, berührsicher

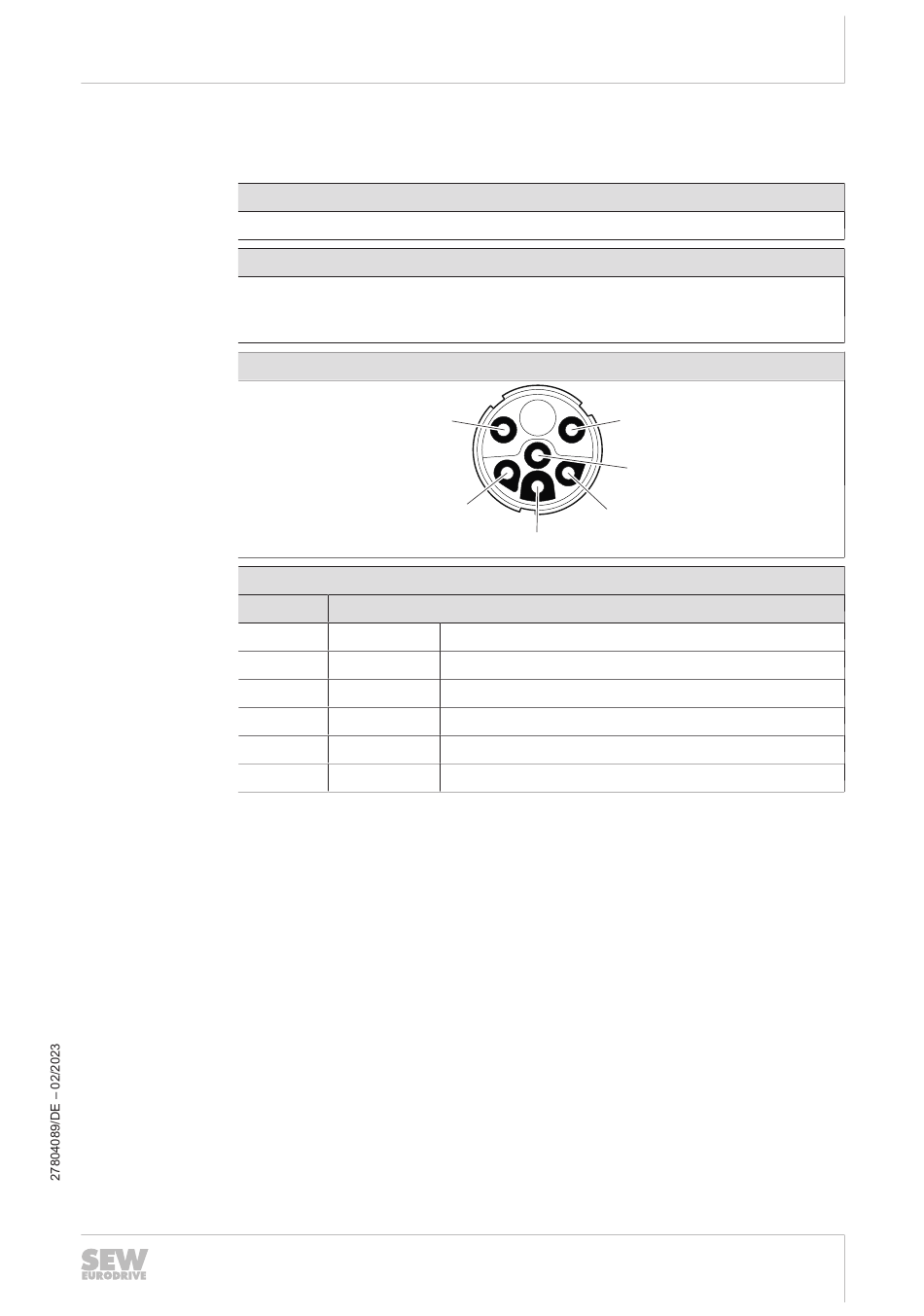

Anschlussbild
Belegung
Kontakt
U
V
W
PE
A
B
A
U
Funktion
L1
Anschluss Netz, Phase L1 (OUT)
L2
Anschluss Netz, Phase L2 (OUT)
L3
Anschluss Netz, Phase L3 (OUT)
PE
Anschluss Schutzleiter
+24V
DC-24-V-Ausgang für Stützbetrieb (OUT)
0V24
0V24-Bezugspotenzial für Stützbetrieb (OUT)
Elektrische Installation
Belegung der optionalen Steckverbinder
B
W
V
PE
