Elektrische Installation
9
Belegung der Steckverbinder am Elektronikdeckel
9.14.4 X4233_1: Feldbus-/Ethernet-Schnittstelle, Port 1
316
Produkthandbuch – MOVIMOT
Die folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Feldbus-/Ethernet-Schnittstelle, Port 1
Anschlussart
M12, 4-polig, female, D-codiert, Farbe: schwarz

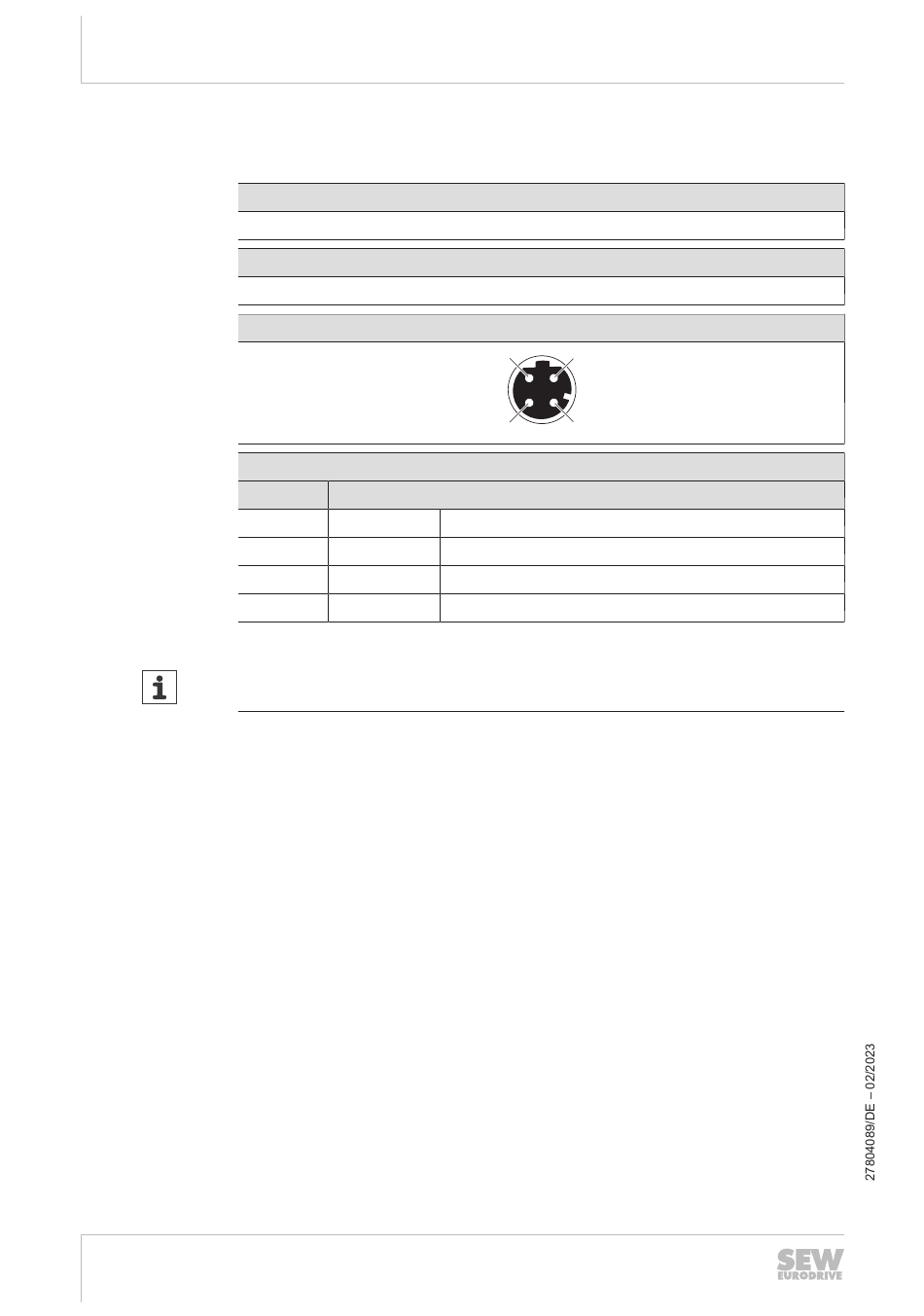

Anschlussbild
Belegung
Kontakt Funktion
1 TX+
2 RX+
3 TX-
4 RX-
HINWEIS
SEW‑EURODRIVE bietet keine konfektionierten Kabel für diesen Steckverbinder an.
SEW‑EURODRIVE empfiehlt für diesen Anschluss die Verwendung von Industrial-
Ethernet-Kabel CAT 5e, 4-adrig.
®
advanced
1 2
4 3
Sendeleitung (+)
Empfangsleitung (+)
Sendeleitung (-)
Empfangsleitung (-)
