9.12.9 X1121: Anschluss PAC für AC 400 V, DC-24-V-Stützspannung und Ethernet (IN)
Die folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Anschluss PAC für AC 400 V, DC-24-V-Stützspannung und Ethernet (IN)
Anschlussart
M23, male, Außengewinde, Fa. TE Connectivity - Intercontec products, SEW-Ein-
satz, Serie 723, SpeedTec-Ausstattung, Codier-Ring: grau/grün, berührsicher

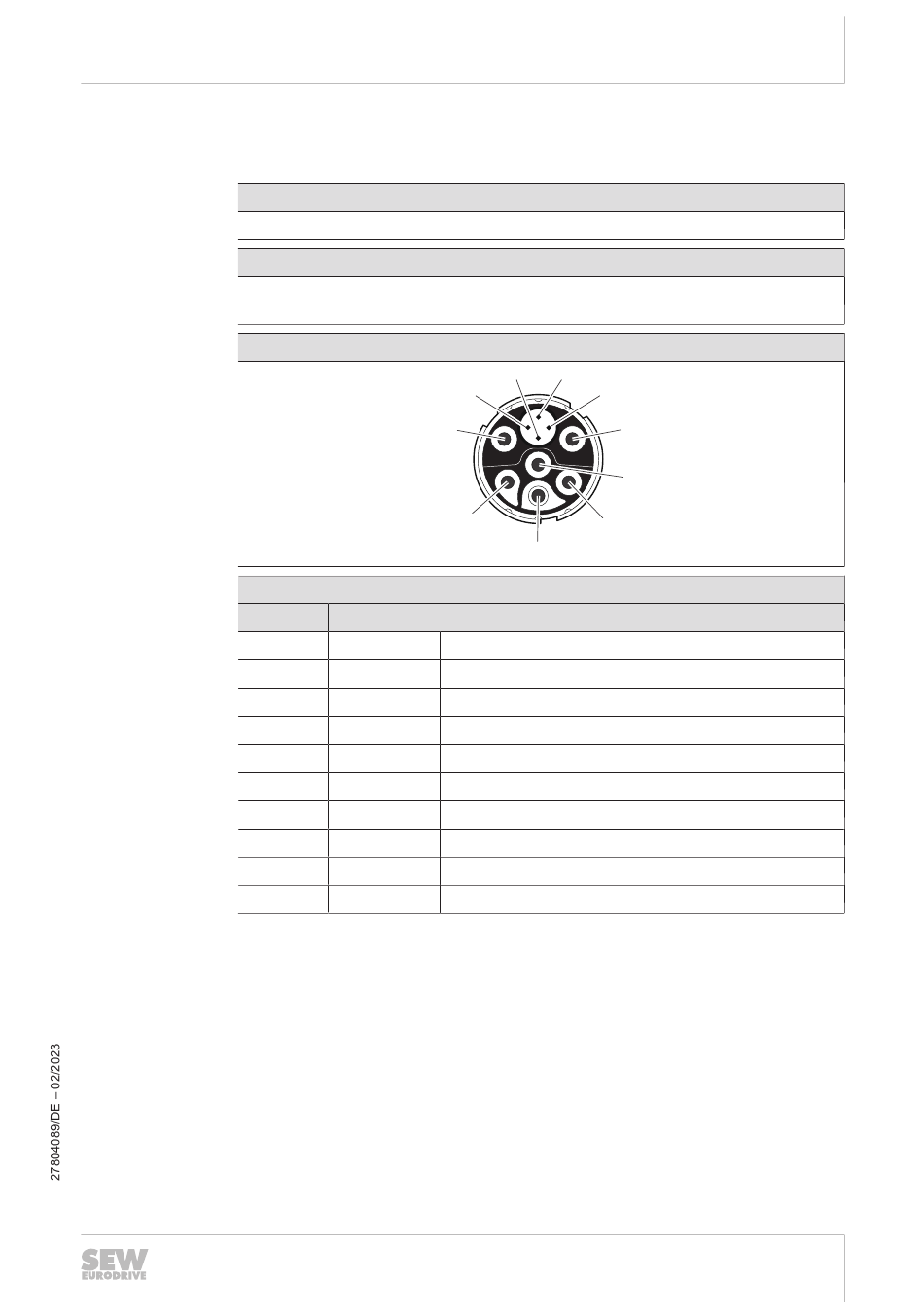

Anschlussbild
Belegung
Kontakt
U
V
W
PE
A
B
1
2
3
4
4
B
V
Funktion
L1 Anschluss Netz, Phase L1 (IN)
L2 Anschluss Netz, Phase L2 (IN)
L3 Anschluss Netz, Phase L3 (IN)
PE Anschluss Schutzleiter
+24V DC-24-V-Eingang für Stützbetrieb (IN)
0V24 0V24-Bezugspotenzial für Stützbetrieb (IN)
TX+ Ethernet TX+ (IN)
TX- Ethernet TX- (IN)
RX+ Ethernet RX+ (IN)
RX- Ethernet RX- (IN)
Elektrische Installation
Belegung der optionalen Steckverbinder
3 1
2
A
W
U
PE
