Inbetriebnahme
10
DIP-Schalter
10.3
DIP-Schalter
10.3.1
Übersicht
Übersicht DIP-Schalter
332
Produkthandbuch – MOVIMOT
ACHTUNG
Beschädigung der DIP-Schalter durch ungeeignetes Werkzeug.
Sachschaden.
•
Schalten Sie die DIP-Schalter nur mit geeignetem Werkzeug um, z. B. einem
Schlitzschraubendreher mit der Klingenbreite ≤ 3 mm.
•
Die Kraft, mit der Sie den DIP-Schalter umschalten, darf maximal 5 N betragen.

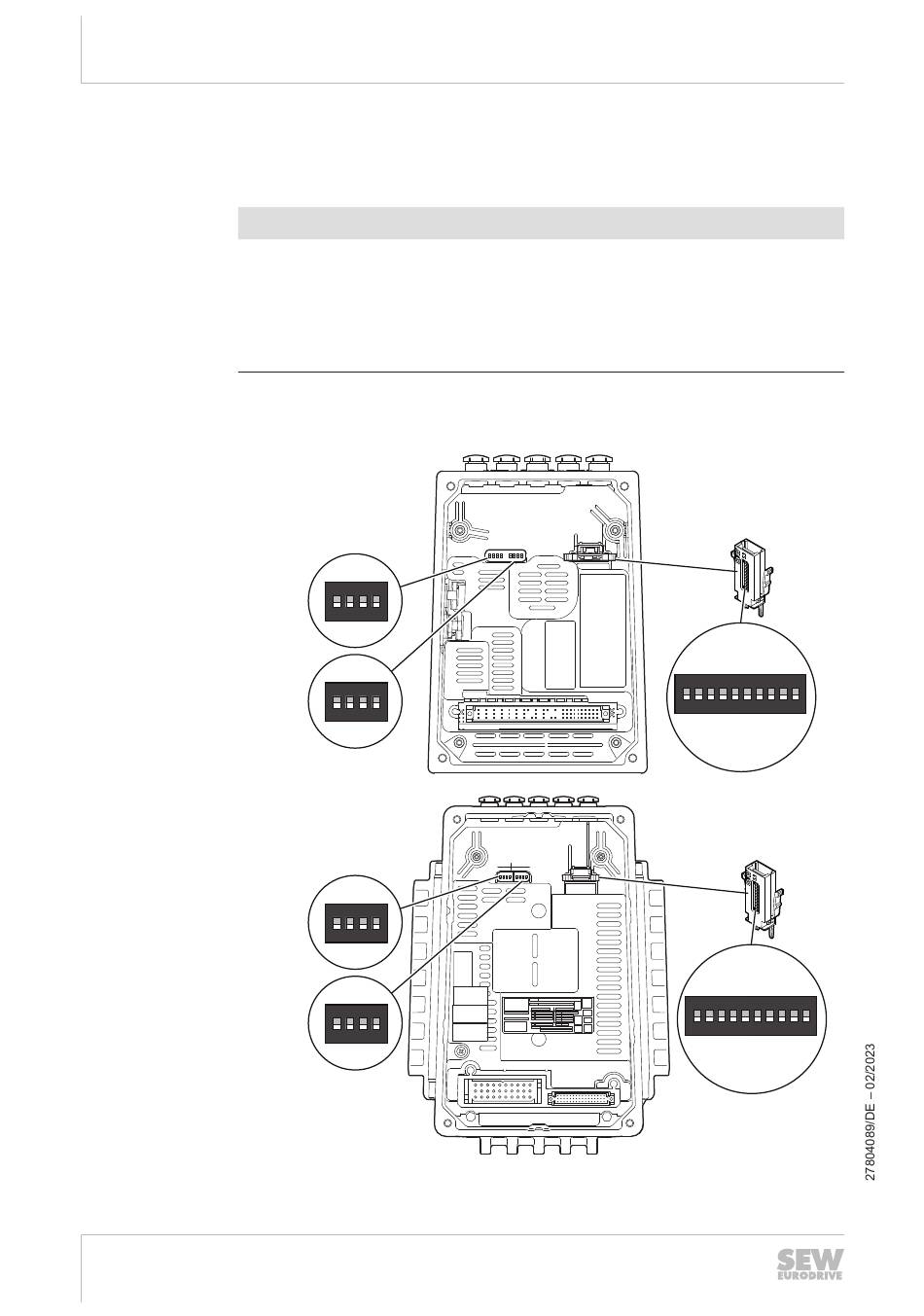

Das folgende Bild zeigt die DIP-Schalter der Antriebseinheit:
Baugröße 1
S1
ON
1 2 3
4
S2
ON
1 2 3
4
Baugröße 2
S1
ON
1 2 3
4
S2
ON
1 2 3
4
®
advanced
S1 1 2 3 4 1 2 3 4 S2
On
On
2⁰2¹2²2³ 2⁴2⁵2⁶2⁷ EC Dev ID
S1 1 2 3 4
1 2 3 4 S2
On
On
S3
ON
1
2 3 4 5 6 7 8 9 10
S3
ON
1
2 3 4 5 6 7 8 9 10
38309301515
