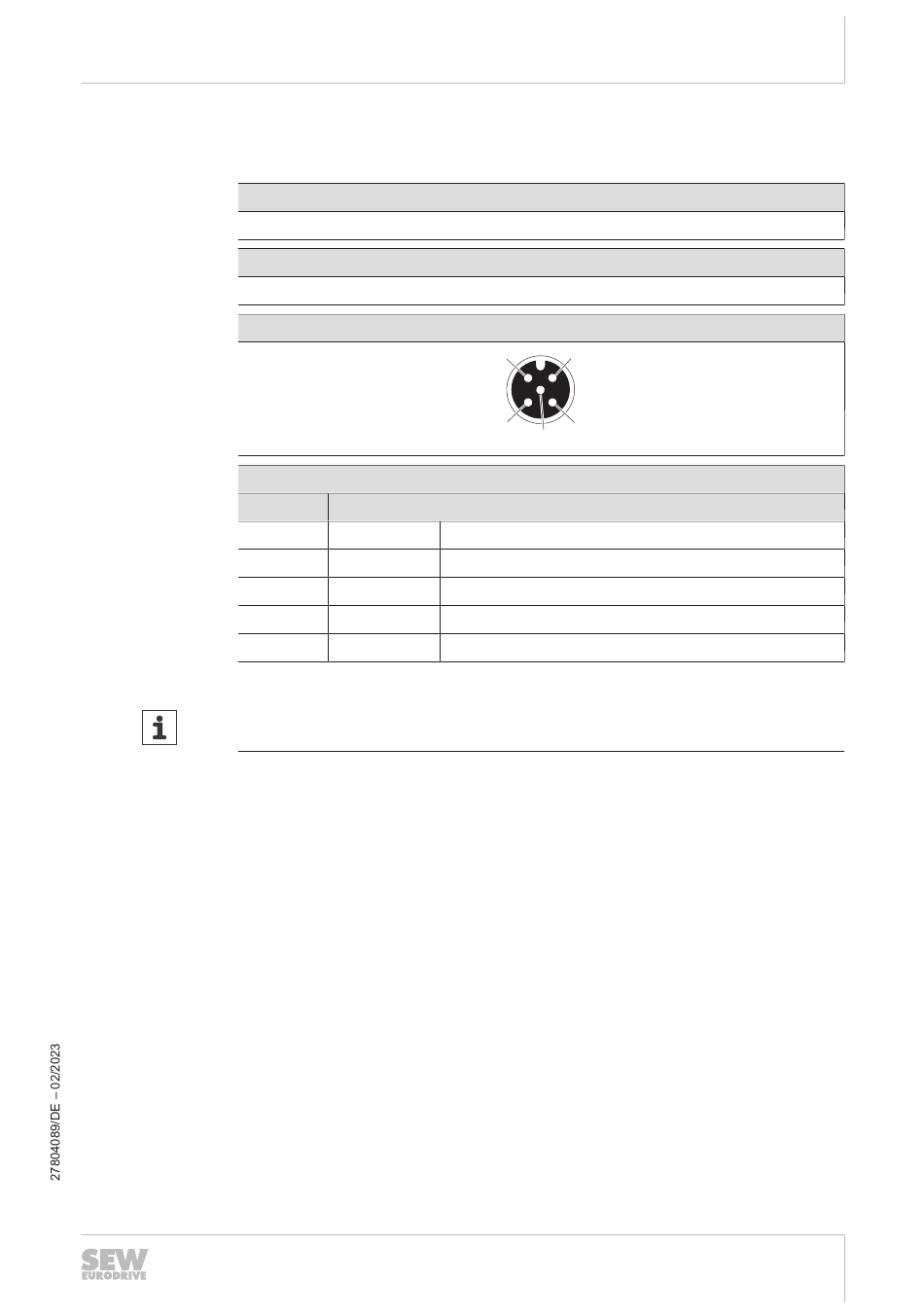

X5133_3: Digitale Ein-/Ausgänge
Die folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Digitale Ein-/Ausgänge
Anschlussart
M12, 5-polig, female, A-codiert, Farbe: schwarz
Anschlussbild
Belegung
Kontakt
1
2
3
4
5
HINWEIS
SEW‑EURODRIVE bietet keine konfektionierten Kabel für diesen Steckverbinder an.
Belegung der Steckverbinder am Elektronikdeckel
1
4
Funktion
+24V
DC-24-V-Sensor-/Aktorversorgung
DIO02
Eingang Sensor DIO02/Ausgang Aktor DIO02
0V24
0V24-Bezugspotenzial für Sensoren/Aktoren
DIO01
Eingang Sensor DIO01/Ausgang Aktor DIO01
FE
Funktionserde
Elektrische Installation
2
3
5
Produkthandbuch – MOVIMOT
9
315
®
