SEW-Eurodrive MOVIMOT advanced DRN DFC-Serie Produkthandbuch Seite 270

Elektrische Installation
9
Belegung der optionalen Steckverbinder
9.12.4 X1207: AC-400-V-Anschluss (IN)
270
Produkthandbuch – MOVIMOT
HINWEIS
Die Anzahl zulässiger Steckzyklen für diesen Steckverbinder beträgt 10 mal.
Die folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
AC-400-V-Anschluss (IN)
Anschlussart
QPD W 4PE2,5, QUICKON-Anschluss, Codierung 3, male, Fa. PhoenixContact

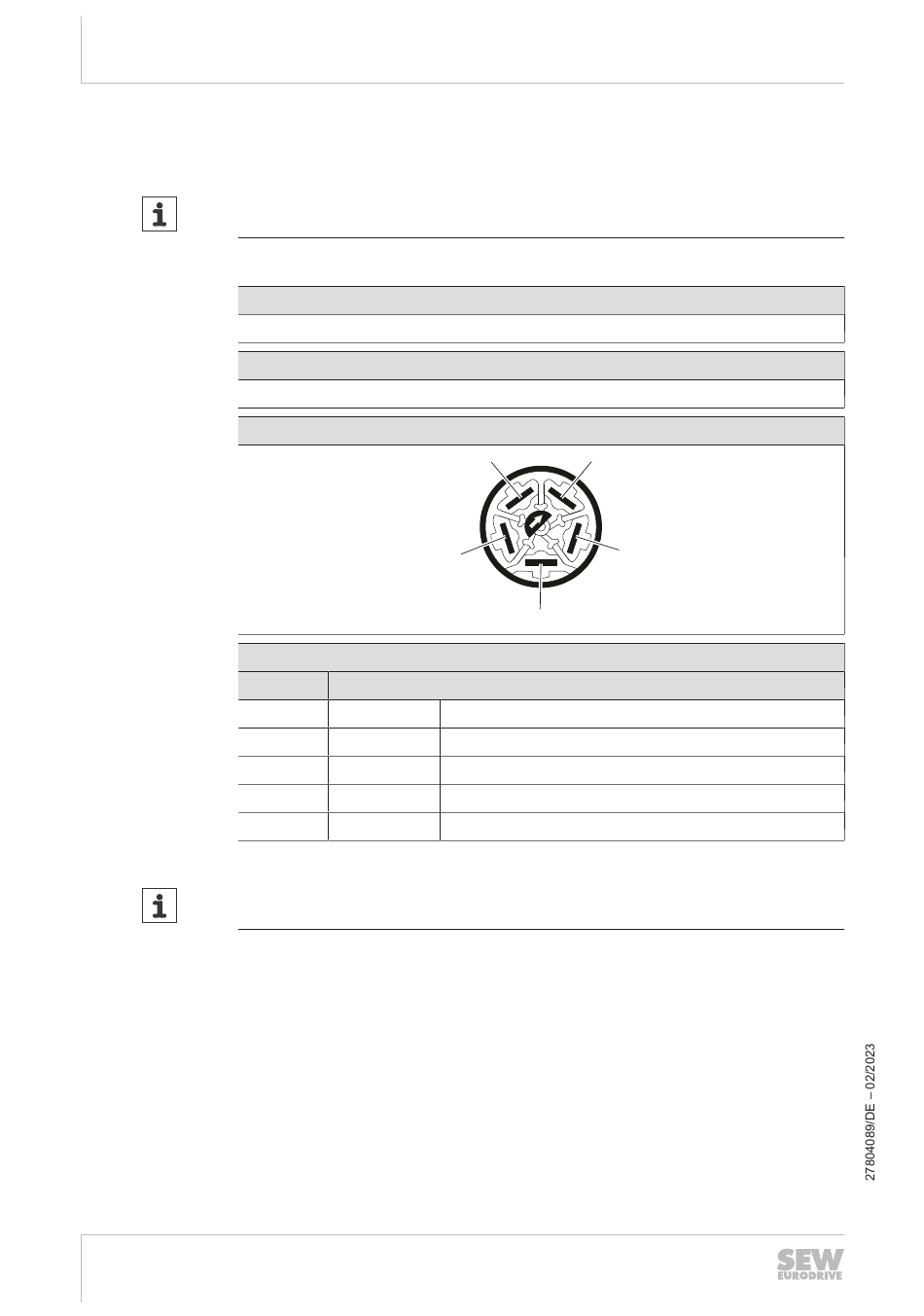

Anschlussbild
Belegung
Kontakt Funktion
1 L1
2 L2
3 L3
PE PE
N Res.
HINWEIS
SEW‑EURODRIVE bietet keine konfektionierten Kabel für diesen Steckverbinder an.
®
advanced
1 3
2
PE
Anschluss Netz, Phase L1 (IN)
Anschluss Netz, Phase L2 (IN)
Anschluss Netz, Phase L3 (IN)
Anschluss Schutzleiter
Reserviert
N
