Elektrische Installation
9
Belegung der Steckverbinder am Elektronikdeckel
9.14.8 X3301: Sichere Digitaleingänge für Einbaugeber EI7C FS
320
Produkthandbuch – MOVIMOT
Die folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Sichere Digitaleingänge für Einbaugeber EI7C FS
1) Diese Funktion ist nur bei MOVIMOT
Anschlussart
M12, 8-polig, female, A-codiert, Farbe: schwarz

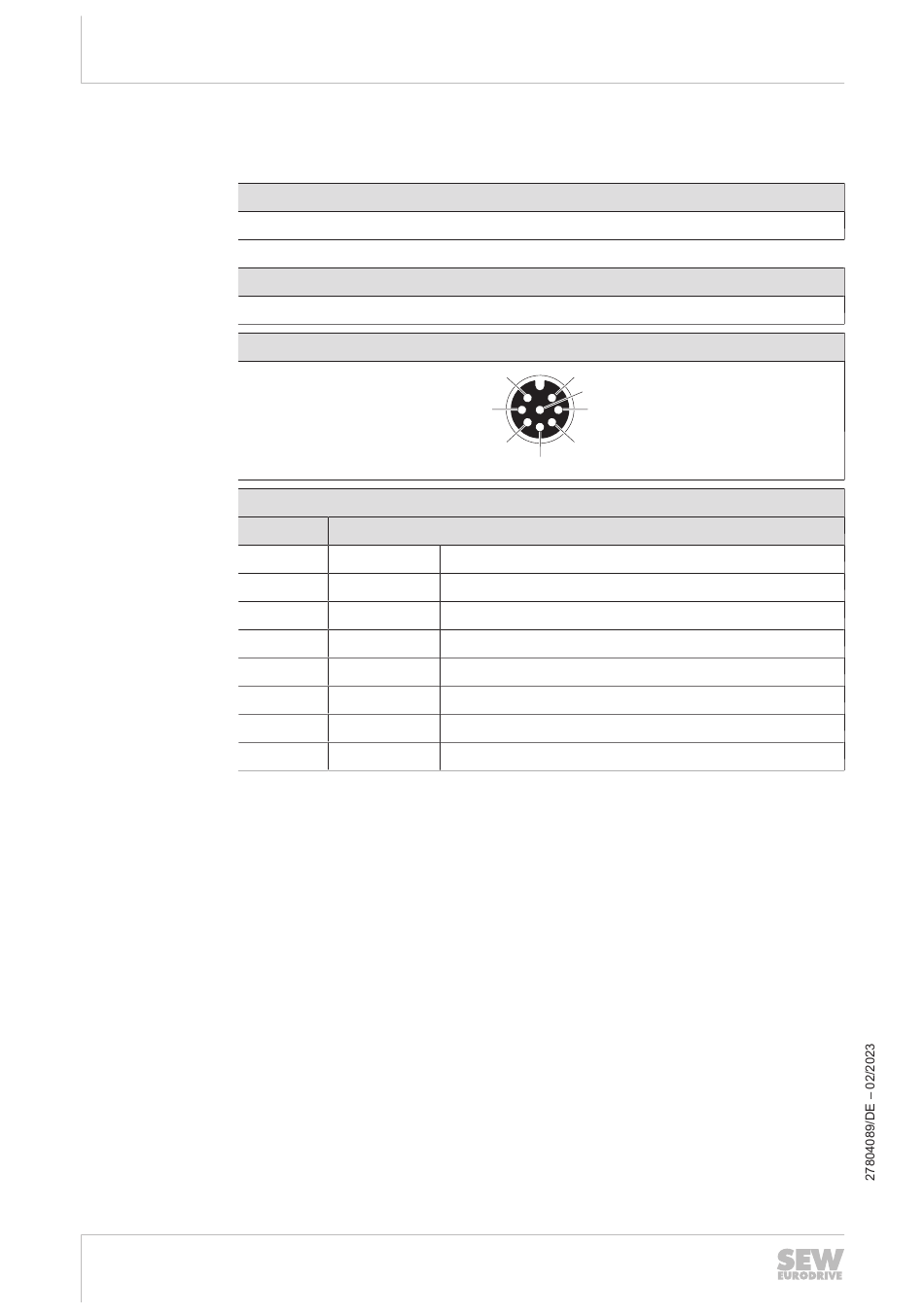

Anschlussbild
Belegung
Kontakt Funktion
1 24V_HTL
2 GND
3 A
4 /A
5 B
6 /B
7 Res.
8 Res.
®
advanced
1)
® ®
advanced und MOVIMOT
2
1
8
3
7
6 4
5
DC-24-V-Sensorversorgung für Einbaugeber EI7C FS
Bezugspotenzial für Einbaugeber EI7C FS
Geberspur A
Geberspur /A
Geberspur B
Geberspur /B
Reserviert
Reserviert
flexible verfügbar.
