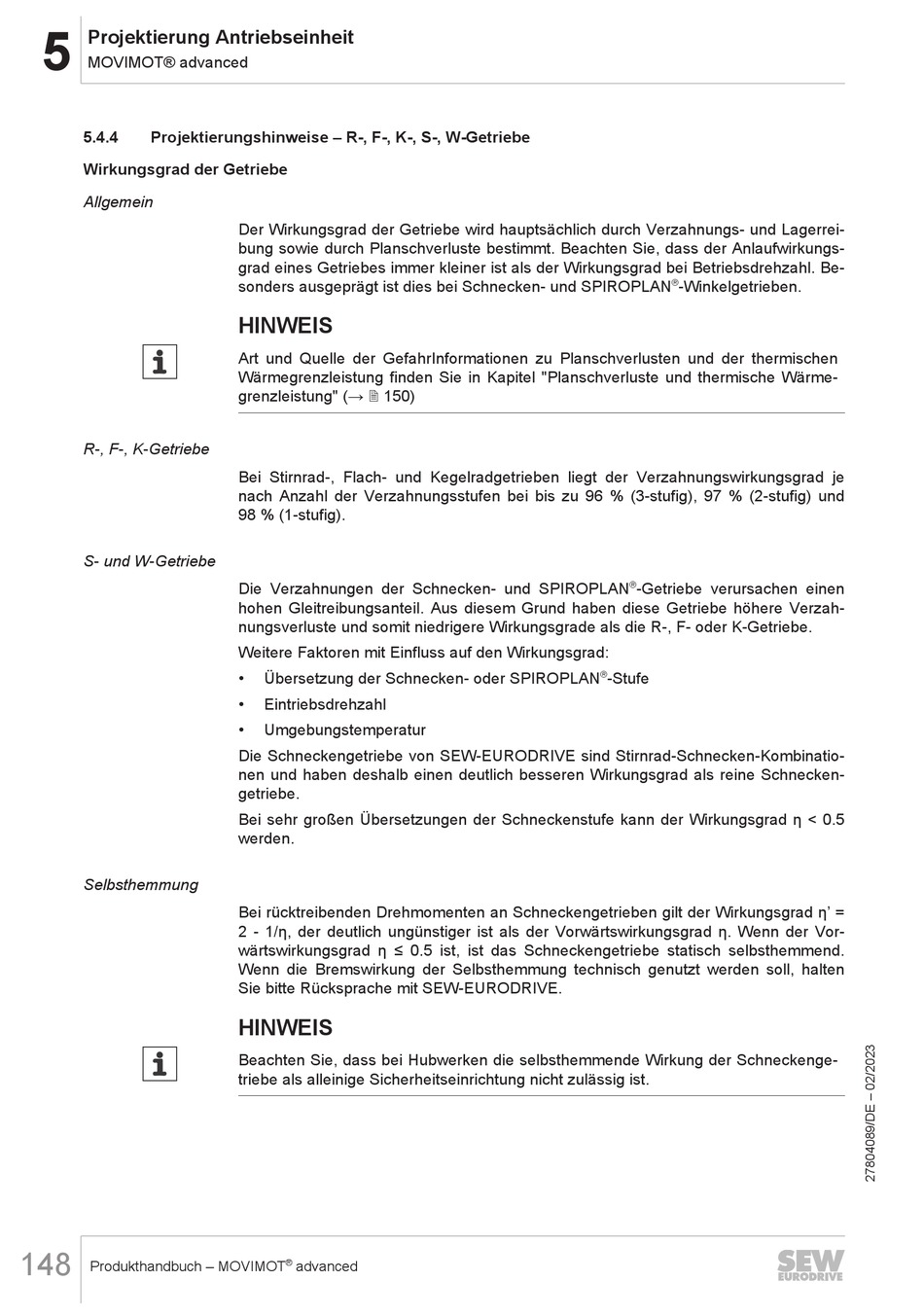

Projektierung Antriebseinheit
5
MOVIMOT® advanced
5.4.4
Projektierungshinweise – R-, F-, K-, S-, W-Getriebe
Wirkungsgrad der Getriebe
Allgemein
R-, F-, K-Getriebe
S- und W-Getriebe
Selbsthemmung
148
Produkthandbuch – MOVIMOT
Der Wirkungsgrad der Getriebe wird hauptsächlich durch Verzahnungs- und Lagerrei-
bung sowie durch Planschverluste bestimmt. Beachten Sie, dass der Anlaufwirkungs-
grad eines Getriebes immer kleiner ist als der Wirkungsgrad bei Betriebsdrehzahl. Be-
sonders ausgeprägt ist dies bei Schnecken- und SPIROPLAN
HINWEIS
Art und Quelle der GefahrInformationen zu Planschverlusten und der thermischen
Wärmegrenzleistung finden Sie in Kapitel "Planschverluste und thermische Wärme-
grenzleistung" (→ 2 150)
Bei Stirnrad-, Flach- und Kegelradgetrieben liegt der Verzahnungswirkungsgrad je
nach Anzahl der Verzahnungsstufen bei bis zu 96 % (3-stufig), 97 % (2-stufig) und
98 % (1-stufig).
Die Verzahnungen der Schnecken- und SPIROPLAN
hohen Gleitreibungsanteil. Aus diesem Grund haben diese Getriebe höhere Verzah-
nungsverluste und somit niedrigere Wirkungsgrade als die R-, F- oder K-Getriebe.
Weitere Faktoren mit Einfluss auf den Wirkungsgrad:
•
Übersetzung der Schnecken- oder SPIROPLAN
•
Eintriebsdrehzahl
•
Umgebungstemperatur
Die Schneckengetriebe von SEW‑EURODRIVE sind Stirnrad-Schnecken-Kombinatio-
nen und haben deshalb einen deutlich besseren Wirkungsgrad als reine Schnecken-
getriebe.
Bei sehr großen Übersetzungen der Schneckenstufe kann der Wirkungsgrad η < 0.5
werden.
Bei rücktreibenden Drehmomenten an Schneckengetrieben gilt der Wirkungsgrad η' =
2 - 1/η, der deutlich ungünstiger ist als der Vorwärtswirkungsgrad η. Wenn der Vor-
wärtswirkungsgrad η ≤ 0.5 ist, ist das Schneckengetriebe statisch selbsthemmend.
Wenn die Bremswirkung der Selbsthemmung technisch genutzt werden soll, halten
Sie bitte Rücksprache mit SEW‑EURODRIVE.
HINWEIS
Beachten Sie, dass bei Hubwerken die selbsthemmende Wirkung der Schneckenge-
triebe als alleinige Sicherheitseinrichtung nicht zulässig ist.
®
advanced
®
-Winkelgetrieben.
®
-Getriebe verursachen einen
®
-Stufe
