9.14.7 X5601_2: Sichere Digitaleingänge

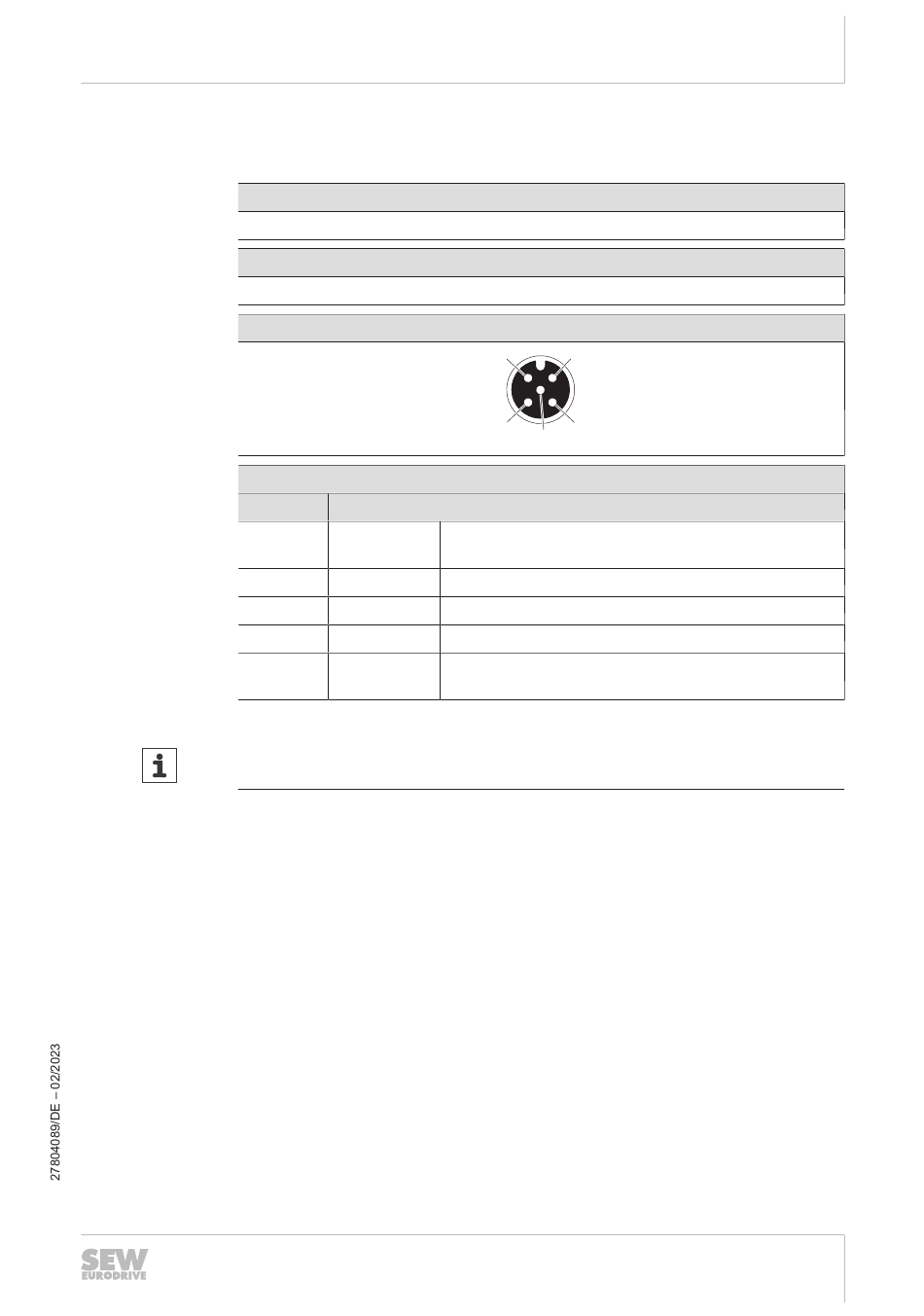

Die folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Sichere Digitaleingänge
Anschlussart
M12, 5-polig, female, A-codiert, Farbe: schwarz
Anschlussbild
Belegung
Kontakt
1
2
3
4
5
HINWEIS
SEW‑EURODRIVE bietet keine konfektionierten Kabel für diesen Steckverbinder an.
Belegung der Steckverbinder am Elektronikdeckel
1
4
Funktion
F-SS00 DC-24-V-Sensorversorgung
für sicheren Digitaleingang F-DI02
F-DI03 Sicherer Digitaleingang F-DI03
GND Bezugspotenzial für sichere Digitaleingänge
F-DI02 Sicherer Digitaleingang F-DI02
F-SS01 DC-24-V-Sensorversorgung
für sicheren Digitaleingang F-DI03
Elektrische Installation
2
3
5
