Anschluss über Ethernet

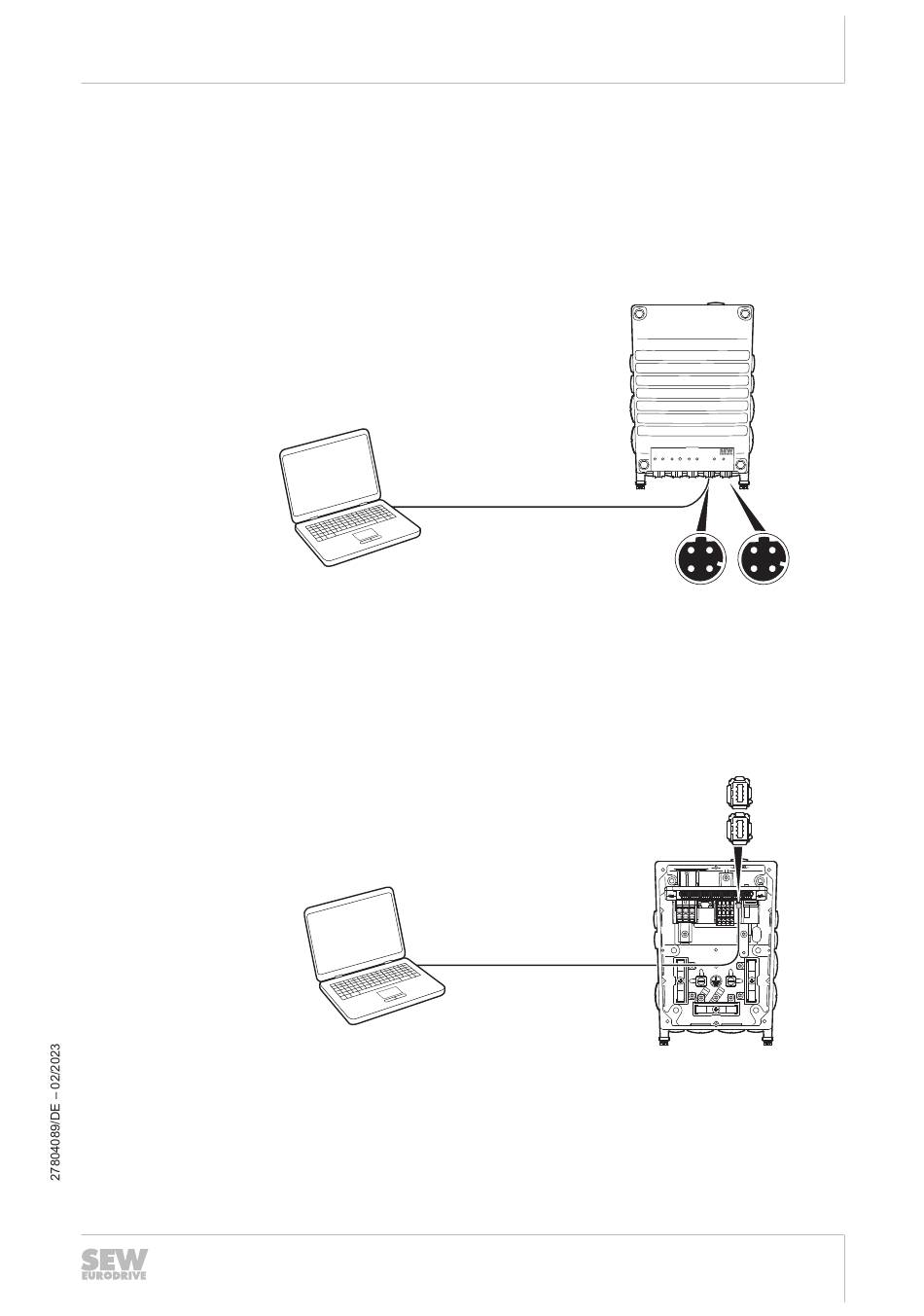

Die Verbindung zwischen PC und Gerät können Sie über Ethernet herstellen.
Die Ethernet-Verbindung ermöglicht auch den Zugriff auf den implementierten
Webserver der Elektronik.
Anschluss an X4233_1 oder X4233_2 (M12 am Elektronikdeckel)
(Möglich nur bei Ausführungen mit Elektronikdeckel DFC.0..)
[1]
Anschluss an X42 oder X43 (Mini I/O im Anschlusskasten)
(Möglich nur bei Elektronikdeckeln mit der Anschlusskonfiguration DFC.1.., DFC.2..
DSI.1.. oder DSI.2..)
[1]
Ethernet
Ethernet-Verbindungskabel RJ45/M12 (industrietauglich)
mit M12-Steckverbinder, 4-polig, male, D-codiert
Ethernet
Ethernet-Verbindungskabel RJ45/Mini I/O
Lieferbar von SEW‑EURODRIVE (z. B. Sachnummer: 19178476, 3 m)
Weitere verfügbaren Kabellängen siehe Kapitel "Elektrische Installation" > "Be-
legung der Steckverbinder an der Anschlusseinheit" > "X42.." oder "X43..".
Elektrische Installation
[1]
X4233_1 X4233_2
X42
X43
[1]
Produkthandbuch – MOVIMOT
9
PC-Anschluss
