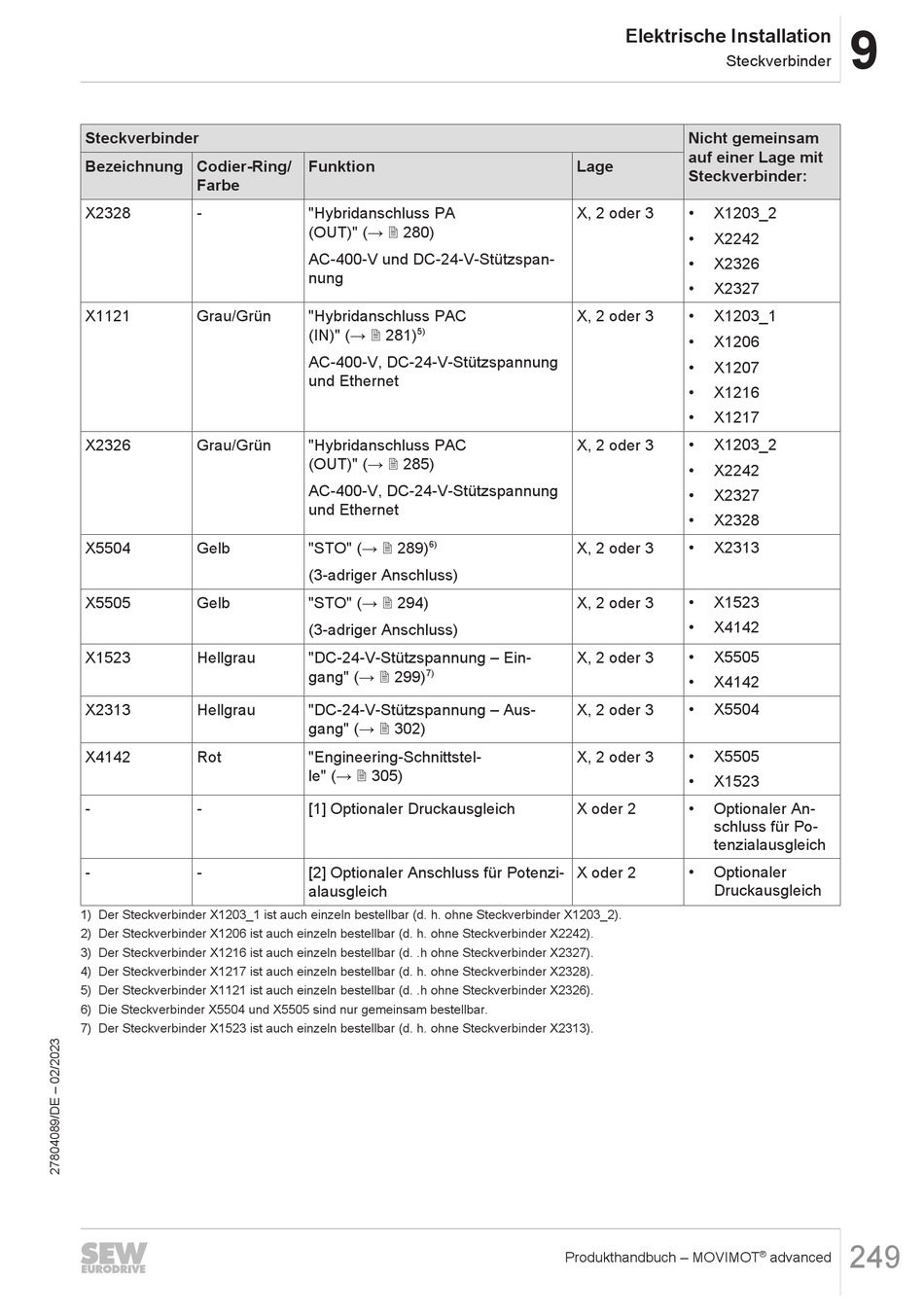

SEW-Eurodrive MOVIMOT advanced DRN DFC-Serie Produkthandbuch Seite 249

Steckverbinder
Bezeichnung Codier-Ring/
Farbe
X2328 -
X1121 Grau/Grün
X2326 Grau/Grün
X5504 Gelb
X5505 Gelb
X1523 Hellgrau
X2313 Hellgrau
X4142 Rot
- -
- -
1) Der Steckverbinder X1203_1 ist auch einzeln bestellbar (d. h. ohne Steckverbinder X1203_2).
2) Der Steckverbinder X1206 ist auch einzeln bestellbar (d. h. ohne Steckverbinder X2242).
3) Der Steckverbinder X1216 ist auch einzeln bestellbar (d. .h ohne Steckverbinder X2327).
4) Der Steckverbinder X1217 ist auch einzeln bestellbar (d. h. ohne Steckverbinder X2328).
5) Der Steckverbinder X1121 ist auch einzeln bestellbar (d. .h ohne Steckverbinder X2326).
6) Die Steckverbinder X5504 und X5505 sind nur gemeinsam bestellbar.
7) Der Steckverbinder X1523 ist auch einzeln bestellbar (d. h. ohne Steckverbinder X2313).
Funktion
"Hybridanschluss PA
(OUT)" (→ 2 280)
AC-400-V und DC-24-V-Stützspan-
nung
"Hybridanschluss PAC
5)
(IN)" (→ 2 281)
AC-400-V, DC-24-V-Stützspannung
und Ethernet
"Hybridanschluss PAC
(OUT)" (→ 2 285)
AC-400-V, DC-24-V-Stützspannung
und Ethernet
6)
"STO" (→ 2 289)
(3-adriger Anschluss)
"STO" (→ 2 294)
(3-adriger Anschluss)
"DC-24-V-Stützspannung – Ein-
7)
gang" (→ 2 299)
"DC-24-V-Stützspannung – Aus-
gang" (→ 2 302)
"Engineering-Schnittstel-
le" (→ 2 305)
[1] Optionaler Druckausgleich
[2] Optionaler Anschluss für Potenzi-
alausgleich
Elektrische Installation
Steckverbinder
Nicht gemeinsam
auf einer Lage mit
Lage
Steckverbinder:
• X1203_2
X, 2 oder 3
• X2242
• X2326
• X2327
X, 2 oder 3 • X1203_1
• X1206
• X1207
• X1216
• X1217
X, 2 oder 3 • X1203_2
• X2242
• X2327
• X2328
X, 2 oder 3 • X2313
X, 2 oder 3 • X1523
• X4142
• X5505
X, 2 oder 3
• X4142
X, 2 oder 3 • X5504
• X5505
X, 2 oder 3
• X1523
• Optionaler An-
X oder 2
schluss für Po-
tenzialausgleich
X oder 2 • Optionaler
Druckausgleich
